双向液压锁式油路控制阀三维结构

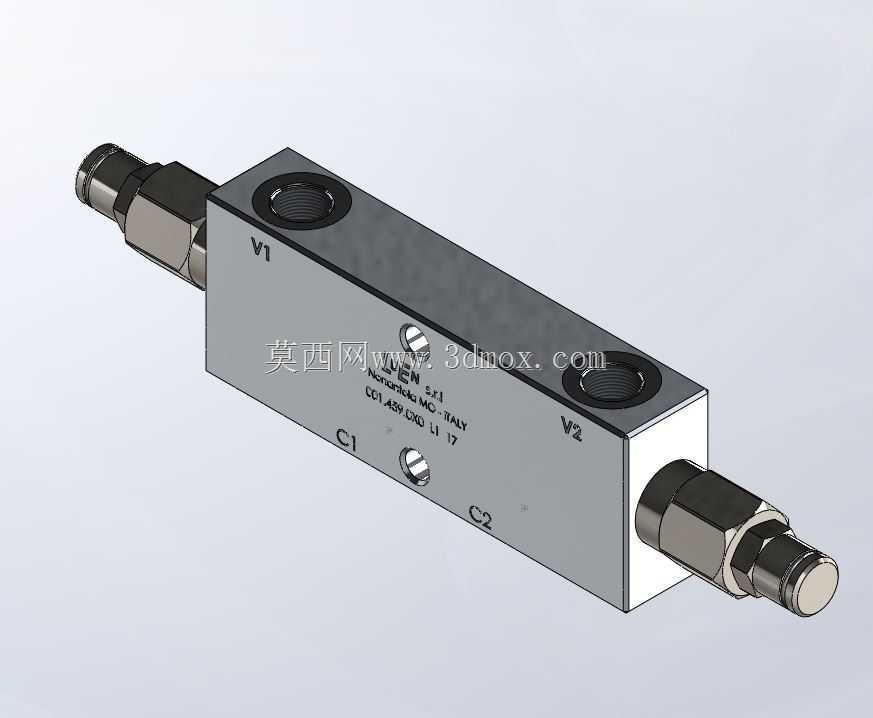

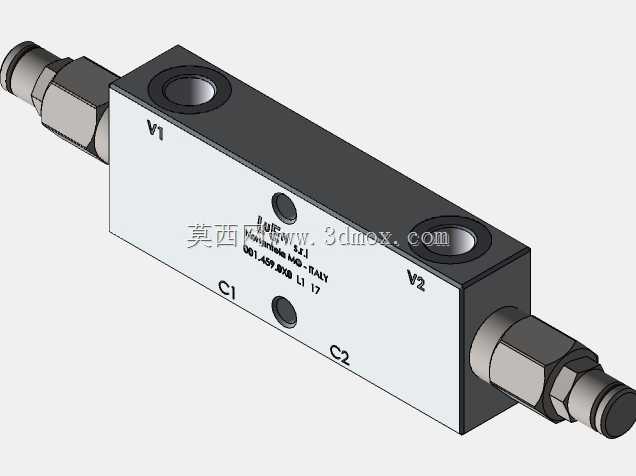

这款双向液压锁结构，常见于工程机械支腿回路、起重设备变幅锁紧回路、高空作业平台的执行机构保压场景中，核心作用是在液压系统停止供油、或是管路出现突发破损泄漏时，牢牢锁住执行元件的进出油腔，避免负载出现自行滑移、沉降的危险工况，是重载液压执行回路里不可或缺的安全控制元件。从结构布局来看，主体采用长方体锻造钢块作为集成阀块基体，所有油道都在阀块内部钻削成型，没有外接管路带来的泄漏点，整体集成度很高，适合在安装空间紧凑、振动冲击大的工程机械主机上布置。阀块长度方向两端各设置一个外螺纹连接的油口，用来对接执行元件的两腔工作油路，阀块顶面的两个内螺纹油口则对接换向阀来的压力供油口，油口的螺纹规格匹配常规液压管路的标准接头，不需要额外加工过渡接头就能完成配装。两个主油口内部各集成了一个锥阀式单向阀芯，搭配内置的控制活塞实现双向联动解锁：当其中一个供油口通入压力油时，压力油在推开同侧单向阀芯向执行元件供油的同时，会推动内部的控制活塞向另一侧移动，顶开对侧的单向阀芯，让执行元件另一腔的油液能够顺利通过回油通路返回油箱，实现执行元件的正常伸缩动作；当两个供油口都没有压力输入时，两侧的单向阀芯在弹簧力和油腔压力的作用下紧紧压在阀座上，把执行元件两腔的油液完全封闭，哪怕外部负载出现波动、或是外部管路发生泄漏，执行元件的位置也能被长时间锁定，不会出现误动作。设计上特意将控制活塞的直径做了匹配计算，保证解锁压力不会过高，同时又能在回油背压波动的时候不会出现误解锁的情况，阀芯和阀座的密封采用硬密封配合，密封锥面的粗糙度和形位公差控制严格，长期使用下的内泄漏量控制在极小的范围，保压性能稳定。安装边界上，阀块的两个侧面没有突出的结构，安装时可以直接贴附在主机的安装板面上，也可以通过两个油口的管接头直接悬空固定在管路之间，整体宽度和高度尺寸都控制在很小的范围，不会和周边的管路、结构件发生干涉。阀块表面做了发黑防锈处理，能够适应户外施工时的潮湿、多粉尘工况，两端的管接头采用卡套式密封结构，装配时只需要按照标准扭矩拧紧就能实现可靠的管路密封，不需要额外缠绕密封带，后期维护拆解也很方便。在实际选型配型时，这款阀的额定流量匹配中小缸径的液压执行元件，额定工作压力覆盖常规工程机械的系统压力范围，能够直接替换同规格的板式、管式双向液压锁，不需要改动原有主机的油路布局。建模过程中还原了内部所有的阀芯、弹簧、控制活塞的配合间隙，油道的通径尺寸也完全按照实际产品的流道尺寸建模，能够直接用于液压系统的装配干涉检查、管路布局模拟，也可以作为液压原理教学的可视化演示模型，帮助设计人员理解双向液压锁的工作逻辑和配装要求。在做主机三维布局时，这款阀的模型可以直接导入装配环境，提前核对油口的朝向、安装空间是否足够，避免实际生产装配时出现管路和结构件干涉、接头拆装空间不足的问题，减少现场改管、调整安装位置的返工量。
