多接口集成式机械阀块结构设计

这款集成式阀块结构，主要应用在中小型液压站的油路集成回路中，替代传统分散式管路连接的阀组安装形式，在小型液压动力单元、机床夹具夹紧回路、小型工装液压锁紧系统里都能见到这类结构的身影。从实际使用场景来看，这类阀块往往直接安装在液压泵出油口的阀组安装面上，通过内部预制的通油孔道，把溢流阀、单向阀、调速阀的连通路径全部集成在块体内部，省去了大量外接油管和管接头，既减少了管路泄漏的风险点，也能压缩整个液压单元的安装占用空间，对于布局紧凑的小型自动化设备液压站来说，这类集成结构的实用性非常突出。

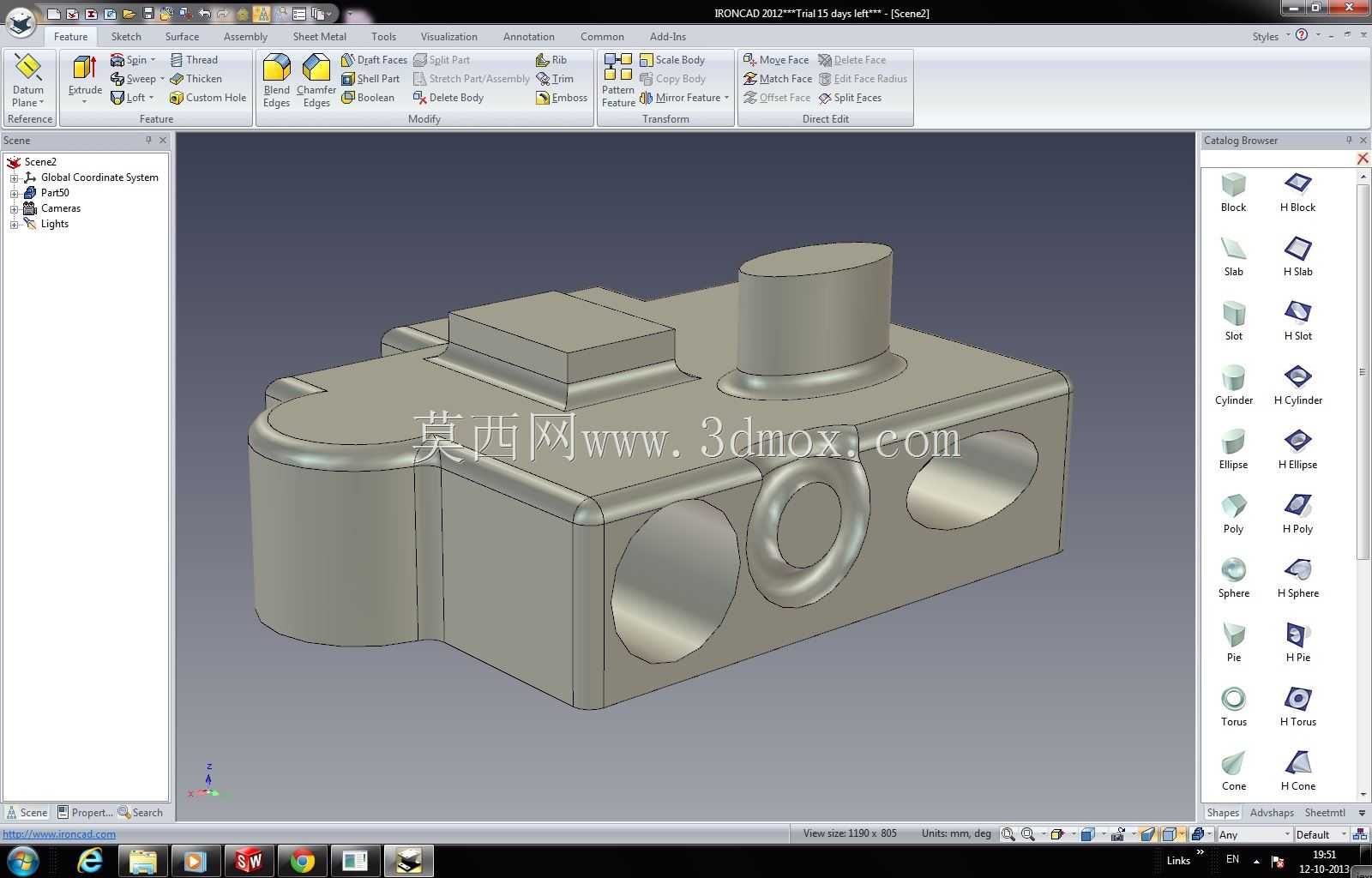

从功能特性上看，块体上预留的三个不同通径的横向接口，分别对应压力油进油口、工作油输出口和回油口，顶部的圆柱凸台是用来安装插装式溢流阀的安装座，上方的方形凸台则是用来固定单向阀或者调速阀的安装基面，所有安装面都做了平面度公差控制，保证阀件安装后的密封性能，避免高压油从结合面渗漏。块体的边角全部做了R角倒圆处理，一方面是去除加工毛刺，避免安装维护时划伤操作人员，另一方面也能减少块体的应力集中，在长期承受油压脉动载荷的工况下，避免尖角位置出现疲劳裂纹。

设计思路上，首先是根据回路的通流能力确定各个孔道的通径，进油孔按照泵的额定流量选取对应通径，保证油液流速控制在合理区间，避免流速过高产生过大的压力损失和油温升高；回油孔的通径适当放大，降低回油背压，减少回油阻力。孔道的布置尽量减少直角转弯，无法避免的转弯位置做了工艺沉孔处理，减少油液的湍流损失。各个阀件的安装位置充分考虑了扳手操作空间，保证后期维护时可以不用拆卸周边其他元件就能单独更换插装阀件。安装孔的位置按照通用安装标准排布，能够适配市面上主流的通径系列插装阀，不需要额外做转接板。

外形尺寸与安装边界方面，块体的整体长宽尺寸控制在适配标准6通径阀组的安装区间内，底部的安装面预留了四个固定螺栓孔，孔位间距符合通用液压阀块的安装规范，可以直接固定在标准液压站的安装面板上，不需要重新打孔适配。各个外接油口的高度保持在同一水平面上，方便外接管路的排布，避免管路出现憋劲的情况。顶部阀件安装凸台的高度预留了足够的插装阀插入深度，保证插装阀的密封圈能够完全进入安装孔内，同时不会因为凸台高度不足导致阀件安装不到位。块体的整体重量控制在合理范围，单人即可完成安装搬运，不需要额外的吊装辅助。

从加工工艺角度考虑，所有的孔道加工都采用深孔钻工艺完成，孔道的位置度公差控制在0.1mm以内，避免孔道钻偏导致内部串油，各个孔道的相交位置做了去毛刺处理，防止加工残留的铁屑在油液循环时刮伤阀件密封件。安装面的粗糙度达到Ra1.6，满足密封件的贴合要求，不需要额外加装密封垫片就能实现可靠密封。外接油口都加工了标准管螺纹，能够直接适配标准液压管接头，不需要特殊定制接头配件。
