智能穿戴设备表壳分层结构设计

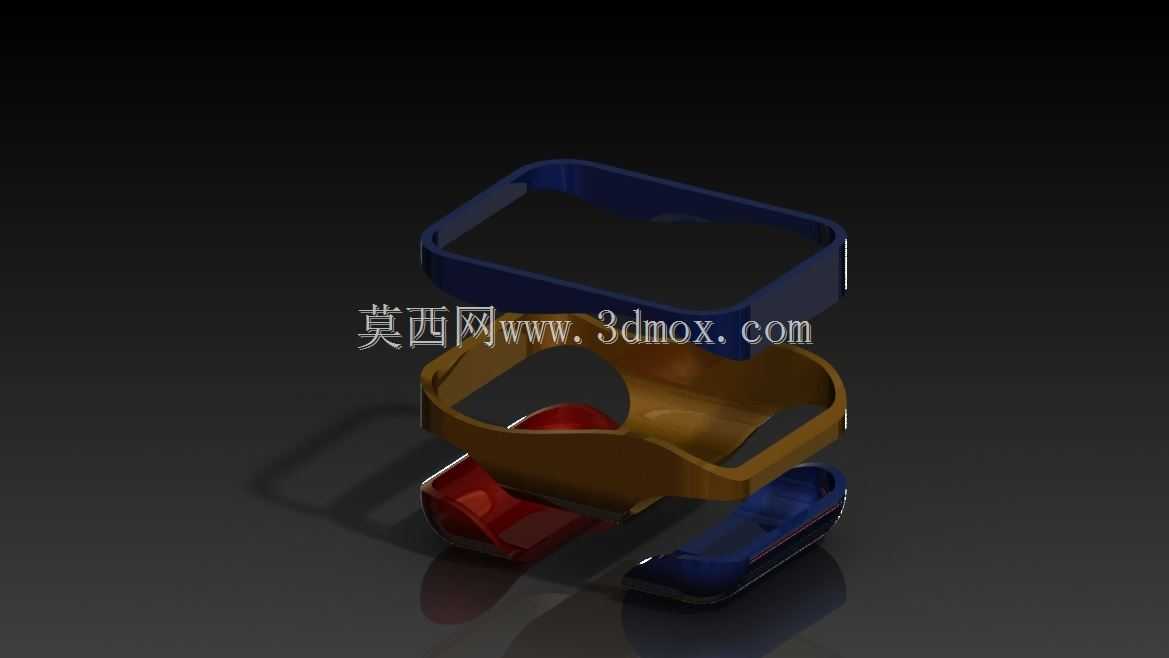

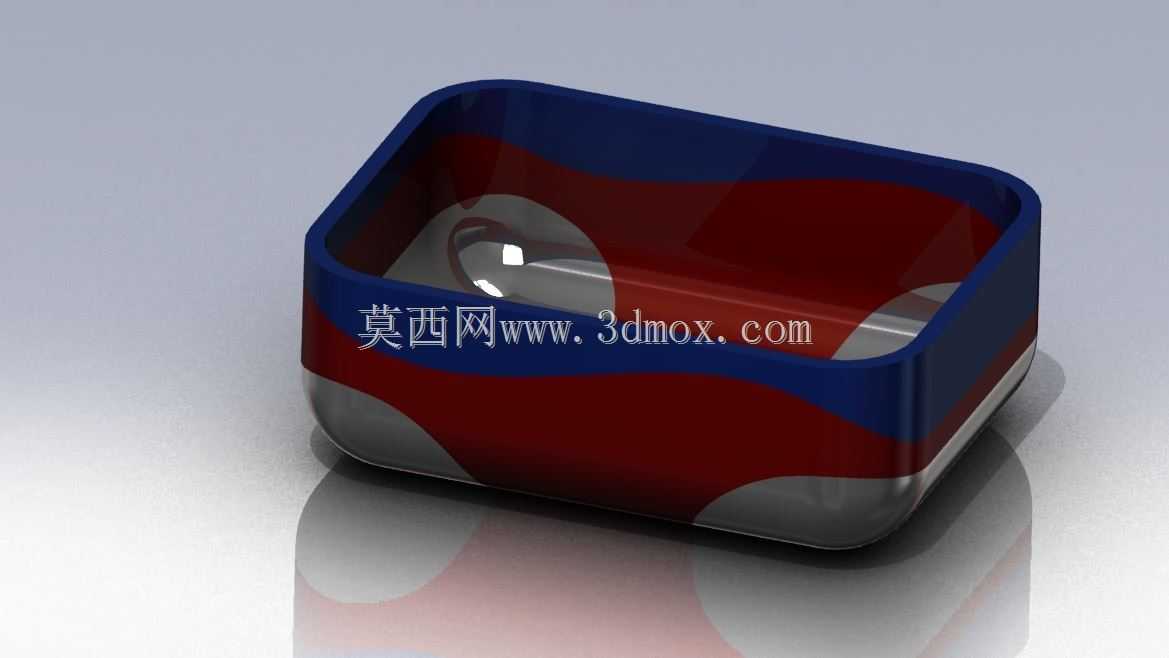

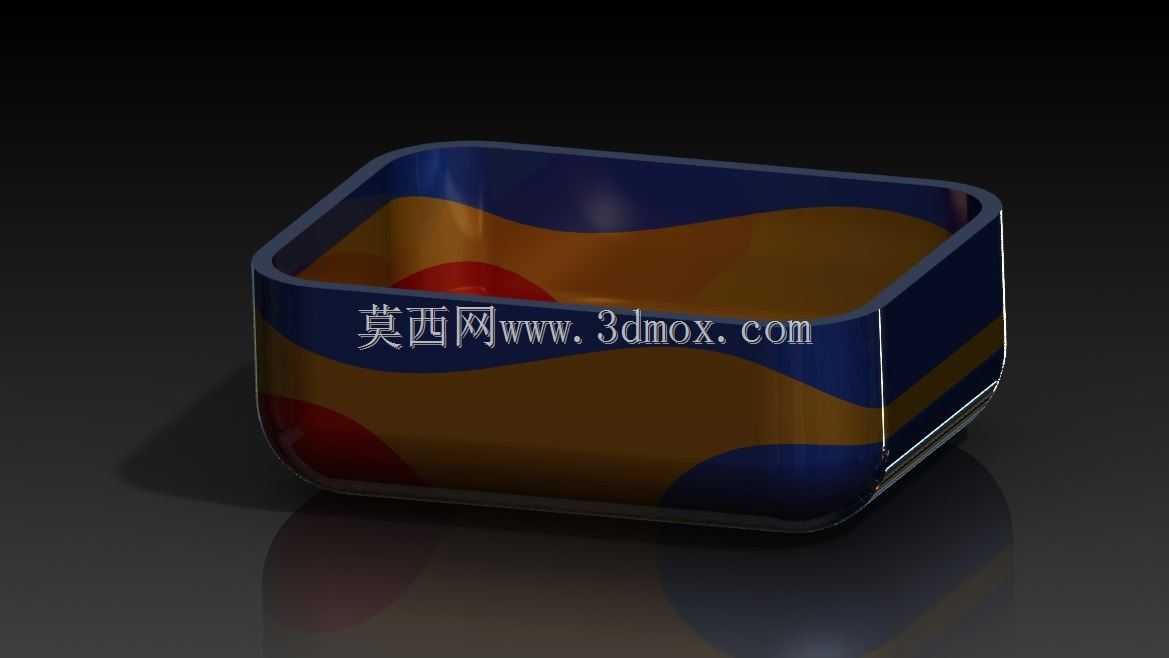

在日常的消费电子结构设计工作中，智能穿戴类产品的外壳设计是兼顾防护性能与佩戴舒适度的核心环节，这套分层式表壳结构，主要适配方形屏幕的智能手环、入门级智能手表类产品，直接覆盖日常运动监测、健康数据采集类穿戴设备的外壳防护需求。从实际使用场景来看，这类表壳需要同时满足日常佩戴的抗磕碰、汗液腐蚀防护、内部元器件固定限位、表带连接定位多重作用，设计过程中首先要匹配内部PCBA主板、电池、心率传感器组件的堆叠边界，每一层壳体的内圈都预留了0.15mm的装配公差带，避免组装过程中出现压损元器件的问题。整套壳体分为三层结构，最上层的硬质边框采用高抗冲PC材质注塑成型，边框外侧做了R1.2的圆角过渡，既能够在设备跌落时分散冲击应力，也能避免直角边缘剐蹭佩戴者的手腕皮肤，边框内侧预留了屏幕贴合的定位台阶，台阶高度0.3mm，刚好匹配0.25mm厚度的钢化玻璃盖板贴合余量，点胶槽宽度设置为0.8mm，能够保证防水胶层均匀填充，达到IP67级的日常防水要求，满足洗手、小雨环境下佩戴不进水的使用需求。中间层的柔性支撑圈采用TPE软胶材质，硬度设置为邵氏60A，一方面作为上下硬质壳体的缓冲垫层，吸收日常佩戴过程中产生的微小振动，另一方面在表壳与表带的连接位置做了一体化的连接耳结构，连接耳的销轴孔同轴度控制在0.05mm以内，保证表带拆装顺畅且不会出现松旷晃动的问题，软胶层的外圈比上下硬质壳体高出0.2mm，当设备屏幕朝下放置在桌面时，软胶层能够先接触接触面，避免屏幕玻璃直接被硬物划伤。最下层的底壳组件分为两个配色的分体结构，底壳中心位置预留了心率传感器的透光窗口安装位，窗口周围做了一圈0.1mm的凸筋，当佩戴时凸筋能够轻微贴合手腕皮肤，减少外界光线进入传感器采集区域，提升心率检测的准确度，底壳的充电触点位置做了下沉式设计，触点比底壳外表面低0.2mm，避免日常佩戴过程中触点被汗液长期浸泡出现氧化锈蚀的问题。从安装边界来看，整套表壳组装完成后的整体外轮廓尺寸控制在46mm*38mm*10.5mm，适配140mm-210mm周长的手腕佩戴，表壳的总重量控制在8.2g以内，不会给佩戴者带来明显的坠重感。设计过程中针对壳体的壁厚做了均匀化处理，所有位置的壁厚差控制在0.1mm以内，避免注塑成型过程中出现缩痕、翘曲的缺陷，壳体的所有分型面都设置在侧边非外观面，保证外观面没有明显的合模线痕迹，同时在每层壳体的配合位置都做了0.08mm的倒扣卡接结构，组装时不需要额外打螺丝，通过卡扣即可实现三层壳体的紧密配合，既提升了组装效率，也减少了金属螺丝带来的信号屏蔽问题，保证设备蓝牙连接的稳定性。在实际的结构验证环节，这套壳体结构通过了1.2米高度的水泥地面自由跌落测试，六个面跌落三次后壳体没有出现开裂、卡扣松脱的问题，同时经过72小时的人工汗液腐蚀测试，壳体表面没有出现变色、腐蚀的痕迹，完全满足日常佩戴的使用强度要求。针对不同的产品配色需求，每层壳体都可以单独调整材质颜色，不需要修改整体模具结构，能够快速适配不同消费群体的外观偏好，比如运动款可以采用撞色分层设计，商务款可以统一做哑光黑的同色处理，结构通用性较强。
