机夹式内孔车削刀具三维建模作品

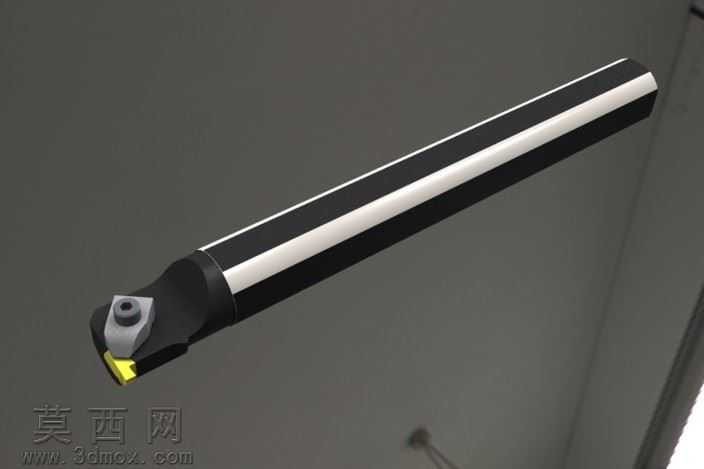

本作品为机夹式内孔车削刀具的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械加工刀具的实际生产尺寸规范，保证模型各部分结构比例与实物完全一致。建模初期先梳理刀具的整体结构逻辑，将模型拆分为刀杆主体、刀片压紧组件、可转位切削刀片三个核心模块，采用自底向上的建模思路逐步完成各部分构建。刀杆部分采用拉伸特征创建基础长杆形态，针对刀头的安装定位槽、刀片容纳槽、压紧螺钉孔位等结构，通过切除拉伸、基准面定位、异形草图绘制完成细节刻画，精准还原了内孔车刀杆的避让结构，保证刀杆伸入内孔加工时不会与工件内壁发生干涉。材质设置阶段，刀杆主体赋予硬质合金结构钢材质，调整金属材质的粗糙度、反射率参数，还原经过发黑处理的刀杆表面哑光金属质感；压紧螺钉、压板组件赋予不锈钢材质，突出紧固件的亮面金属特性；切削刀片部分采用涂层硬质合金材质，在刀片切削刃位置添加细微的倒角特征，还原可转位刀片的实际刃口形态，刀片表面的涂层通过材质漫反射参数调整，呈现出硬质合金刀片特有的细腻金属光泽。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮刀头切削部位，突出刀片与压紧结构的细节，辅光源补全刀杆暗部的光影层次，添加柔和的环境反射效果，让金属材质的质感表现更加真实自然。结构设计上完整还原了机夹车刀的快换刀片结构，压紧螺钉的螺纹特征、压板的压紧斜面、刀片的定位槽都做了精准建模，既可以用于数控加工教学的刀具结构演示，也可以作为机床加工仿真的刀具组件使用，模型各部件之间的装配关系完全符合实际刀具的装配逻辑，不存在结构干涉、尺寸错位的问题，能够直观展现机夹式内孔车刀的工作原理与结构特点。
