轨道式重型工件移动支撑承载装置

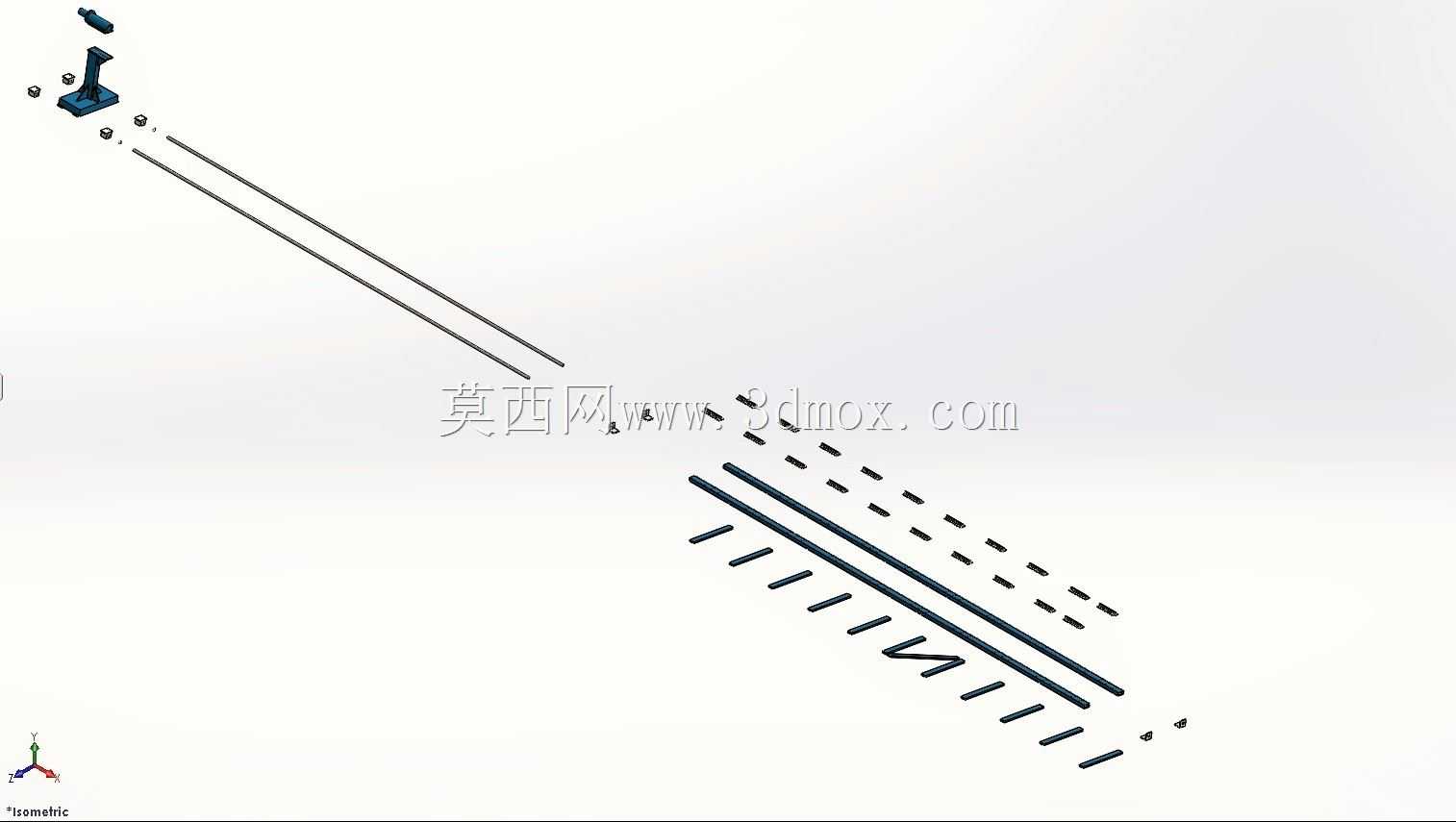

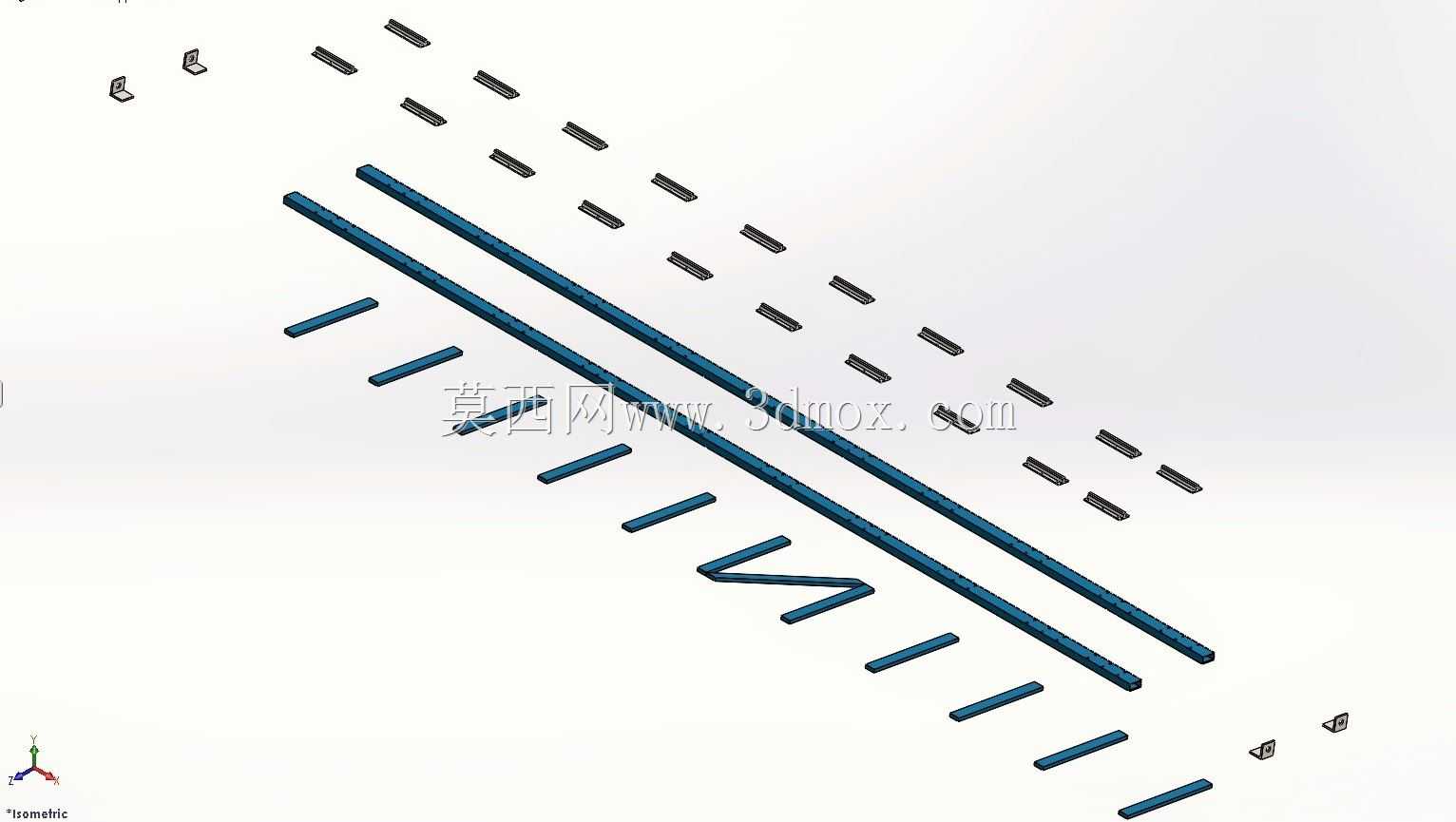

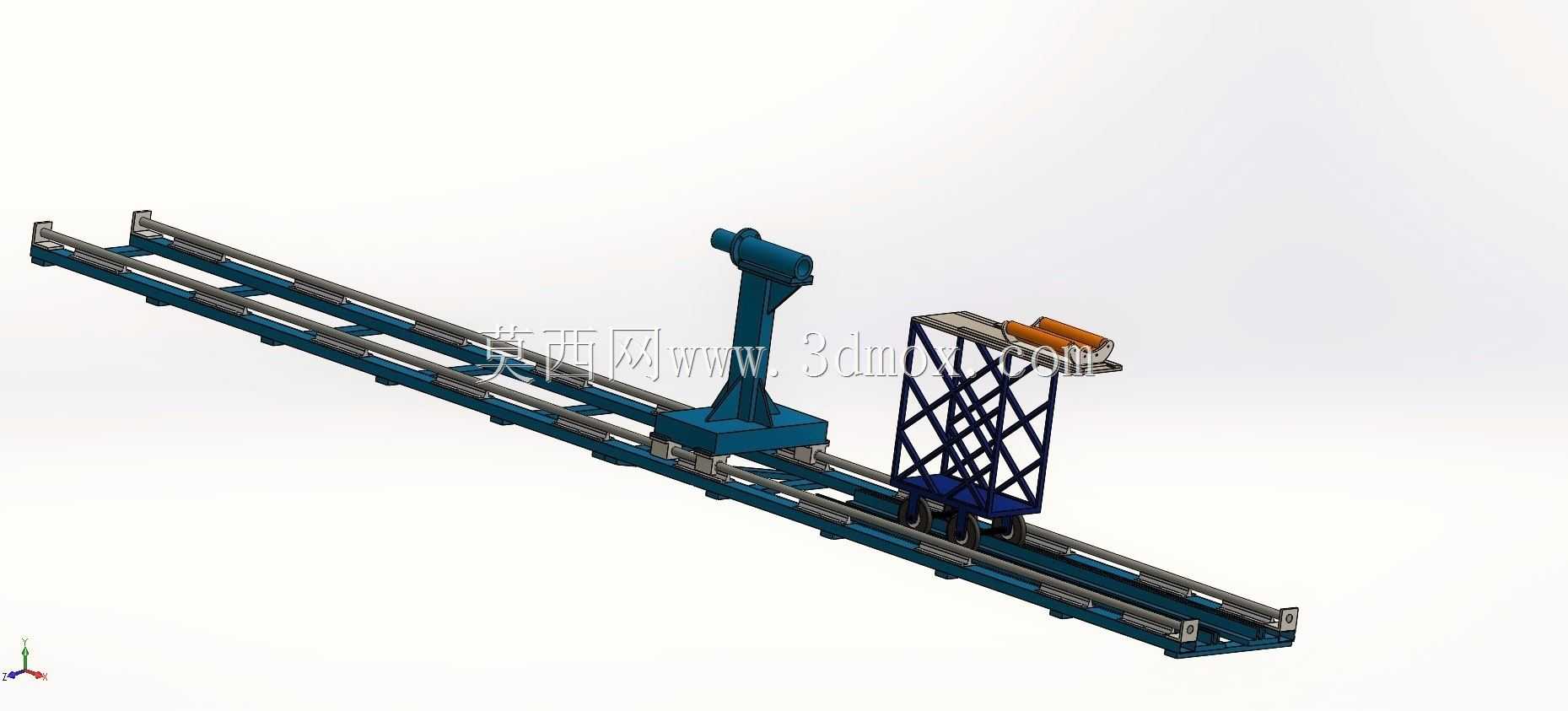

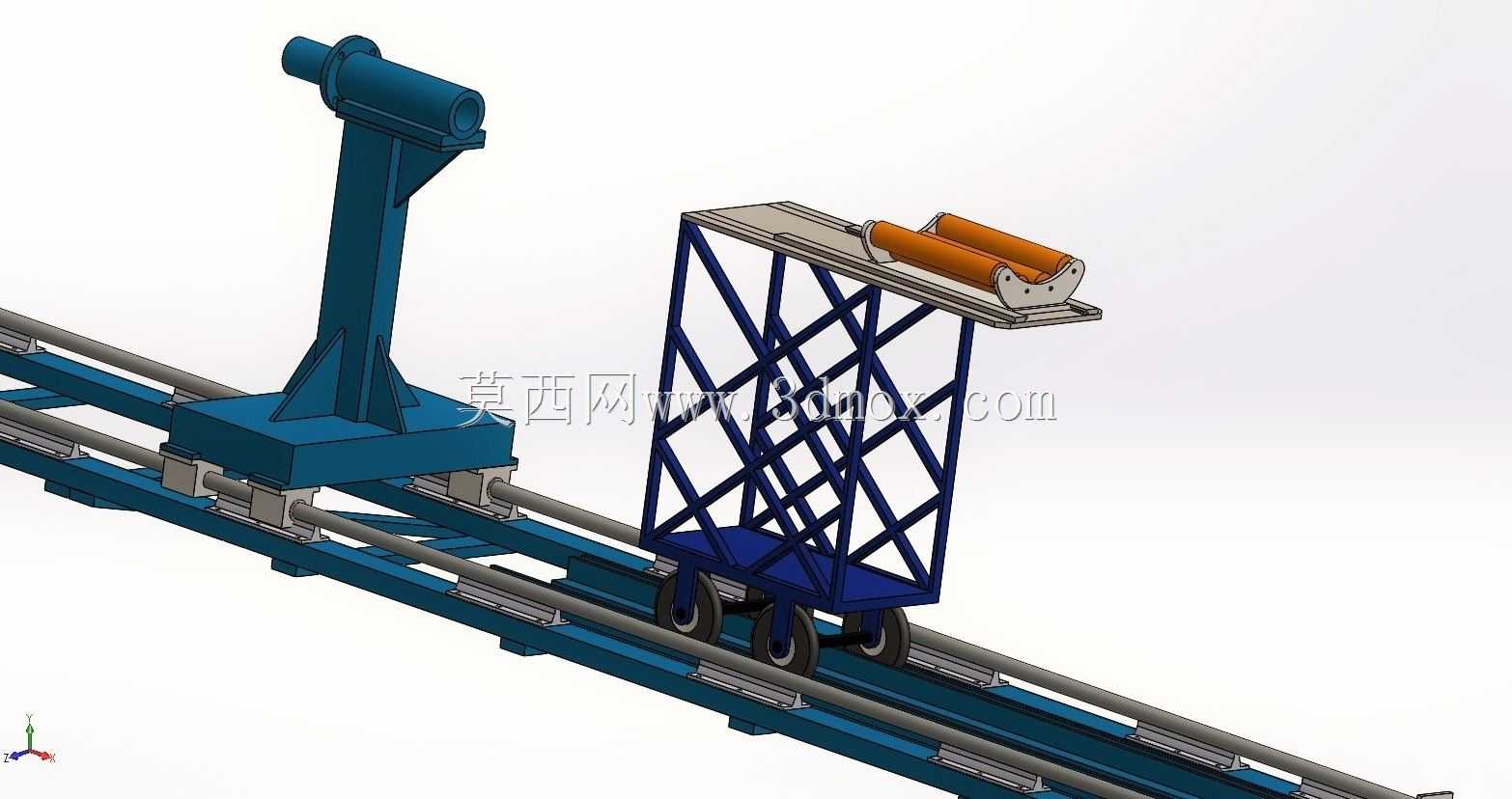

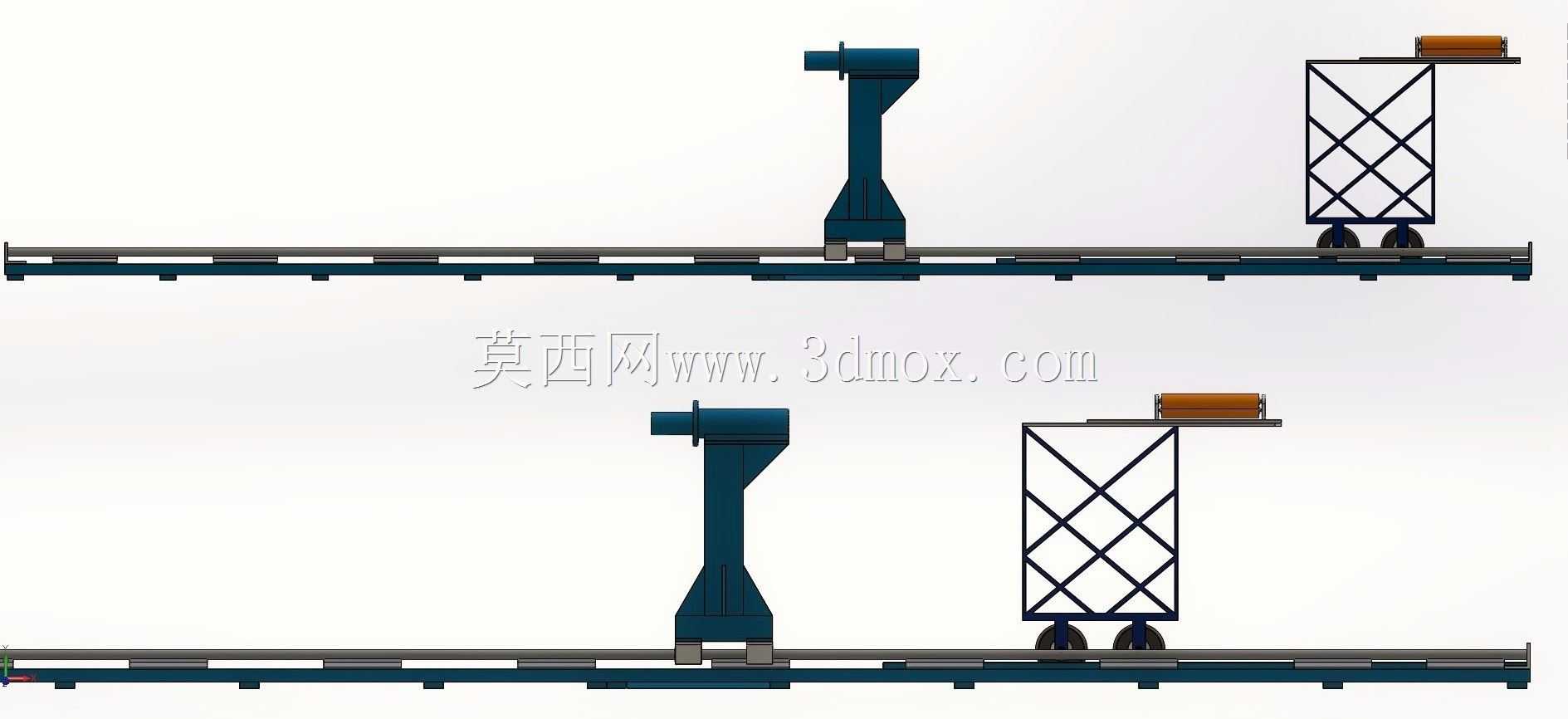

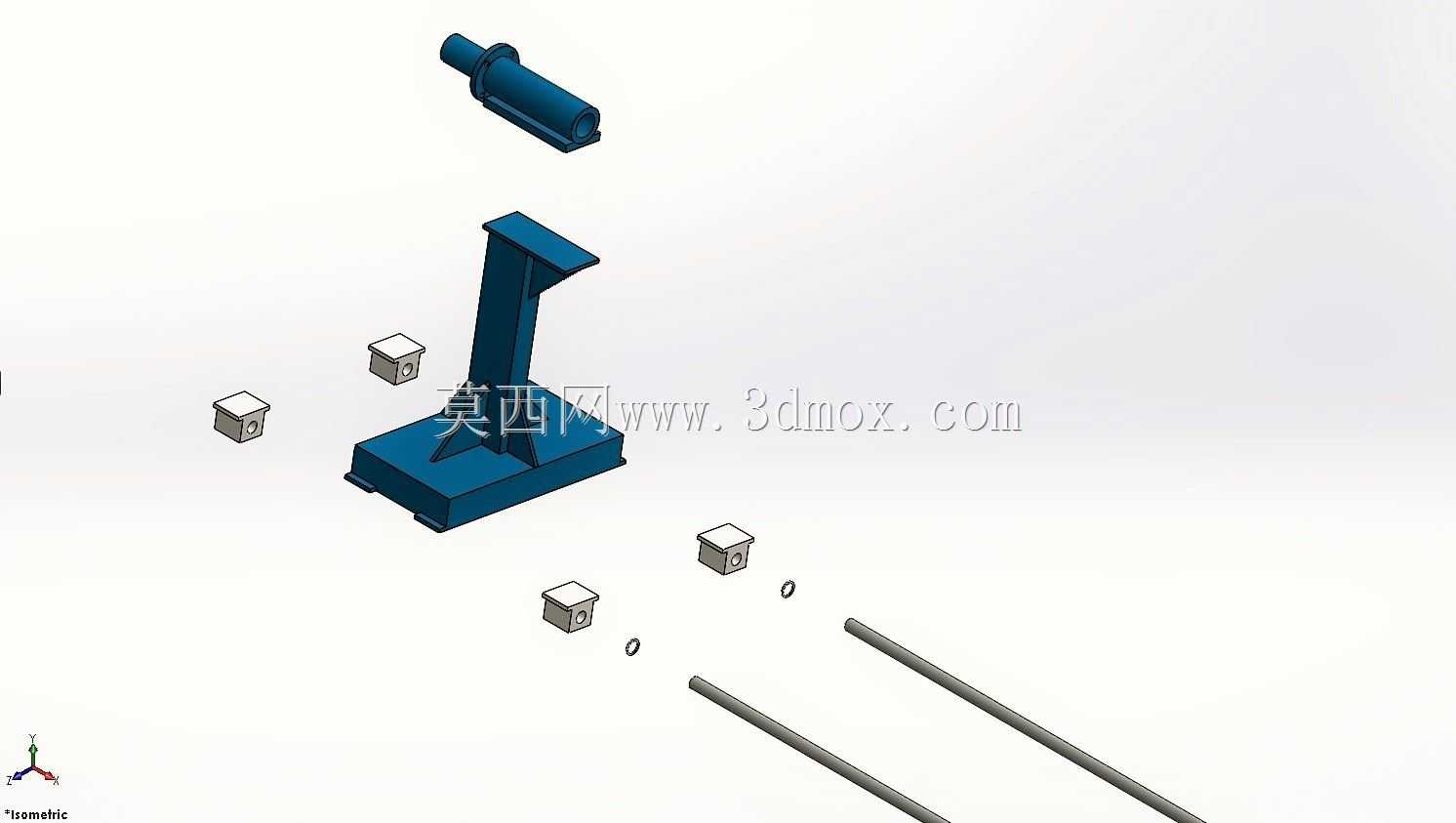

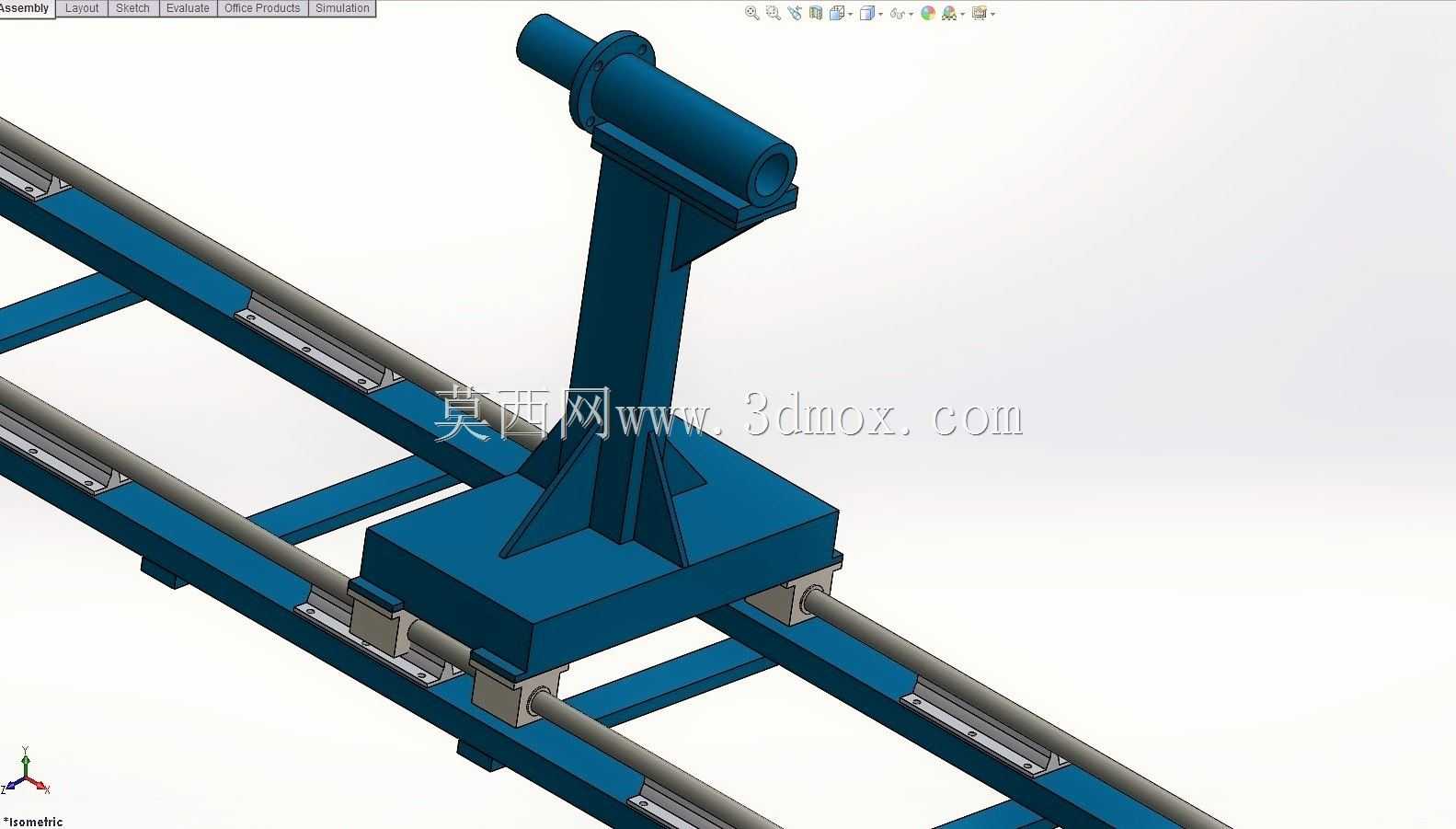

这套轨道布设的支撑承载结构，主要面向重型加工车间内长尺寸、大重量工件的跨工位转运与工序间支撑作业，常见于大型管材、轴类件、长幅焊接构件的生产流转场景，解决传统行车吊运占用率高、定点支撑无法适配工位间位移需求的痛点。整套装置分为固定支撑端与移动承载端两个独立单元，共用同组平行铺设的重载直线导轨作为移动基准，导轨采用多段拼接式安装，可根据车间工位排布长度灵活调整铺设总长度，适配不同厂房的产线布局边界。固定支撑端采用一体式铸造立柱搭配加宽底座的结构，底座通过多组滑块与导轨配合，可根据工件长度沿导轨调整定位位置，锁紧后即可作为工件一端的固定支撑基准，立柱顶端设置带V型定位槽的支撑座，支撑槽内镶嵌耐磨尼龙衬垫，既可以避免工件表面被硬接触划伤，也能对圆柱形工件实现径向定位，防止工件在支撑过程中出现径向窜动。移动承载端采用桁架式框架结构，框架主体采用矩形钢管焊接成型，侧面交叉布置斜向加强筋，在控制整体自重的前提下保证框架的抗扭与抗弯刚度，避免承载重型工件时出现框架变形。框架底部安装四组带侧导向轮的重载脚轮，脚轮踏面与导轨上表面贴合，侧导向轮夹住导轨两侧面，保证移动过程中框架不会出现脱轨或偏斜，即使在承载大重量工件时也能保持移动轨迹的直线度。框架顶端同样设置可调式支撑托座，托座表面包覆聚氨酯缓冲层，托座的安装高度可通过底部的调节螺栓进行微调，适配不同直径工件的支撑高度差，保证工件两端支撑处于同一水平面上，避免工件因支撑高度差产生附加弯曲应力。在设计过程中，首先对整套装置的承载能力进行了受力校核，固定端底座的滑块选型按照单端承载1.5倍额定载荷的安全系数选取，移动端的脚轮单轮额定载荷按照总承载重量的四分之一乘以1.2倍动载系数确定，框架焊接完成后需进行去应力退火处理，消除焊接残余应力，避免长期使用后出现框架变形。导轨的安装平面要求平面度误差不超过每米0.2毫米，两根导轨的平行度误差不超过每米0.3毫米，保证两个支撑单元在导轨上移动时无卡滞现象。固定支撑端的立柱与底座之间采用螺栓连接加定位销的组合固定方式，既方便运输过程中的拆分，也能保证立柱安装后的垂直度，立柱垂直度误差要求不超过千分之一，避免顶端支撑座出现偏斜导致工件受力不均。移动承载端的桁架框架在焊接时采用工装夹具定位，保证各杆件的位置精度，框架底部的脚轮安装座设置腰型调节孔，可在安装时调整脚轮的前后左右位置，保证四个脚轮的踏面处于同一平面，避免出现单个脚轮悬空受力不均的情况。整套装置的安装边界需要考虑导轨两端的限位装置安装空间，导轨两端需安装橡胶缓冲限位块，防止支撑单元移动时脱出导轨，同时在车间地面安装导轨时，需提前做好地面的硬化处理，地面承载能力需满足整套装置加上额定承载工件的总重量要求，避免长期使用后地面沉降导致导轨变形。在实际使用过程中，可根据工件的长度调整两个支撑单元之间的间距，对于长度超过六米的长轴类工件，还可在导轨中间增加辅助支撑单元，进一步减小工件的支撑跨度，降低工件的自重挠度。支撑托座的结构可根据工件的外形进行更换，除了适配圆柱形工件的V型托座，还可更换为平托座适配方形工件、带定位卡槽的托座适配异形截面工件，拓展整套装置的适用范围。移动承载端可根据使用需求选配牵引连接座，可与车间内的AGV或者牵引小车连接，实现工件的自动转运，也可在框架上安装推手，采用人工推动的方式进行短距离移动。整套结构的所有外露金属表面均做喷塑处理，具备较好的防锈耐磨性能，适合车间内多粉尘、少量切削液飞溅的作业环境，转动部位定期加注润滑脂即可保证长期稳定运行，维护成本较低。
