CSWA认证练习用铰接式连接支座结构

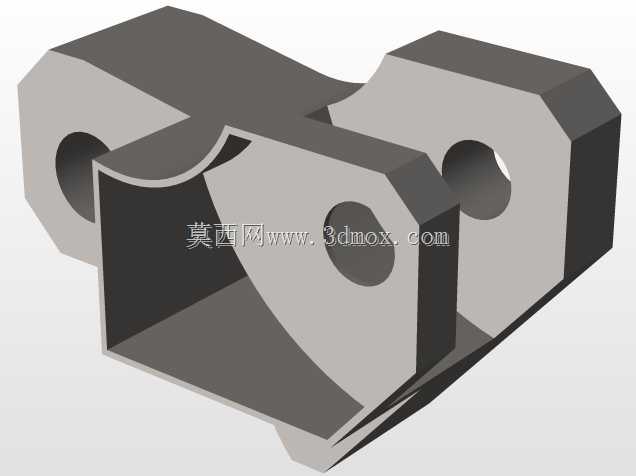

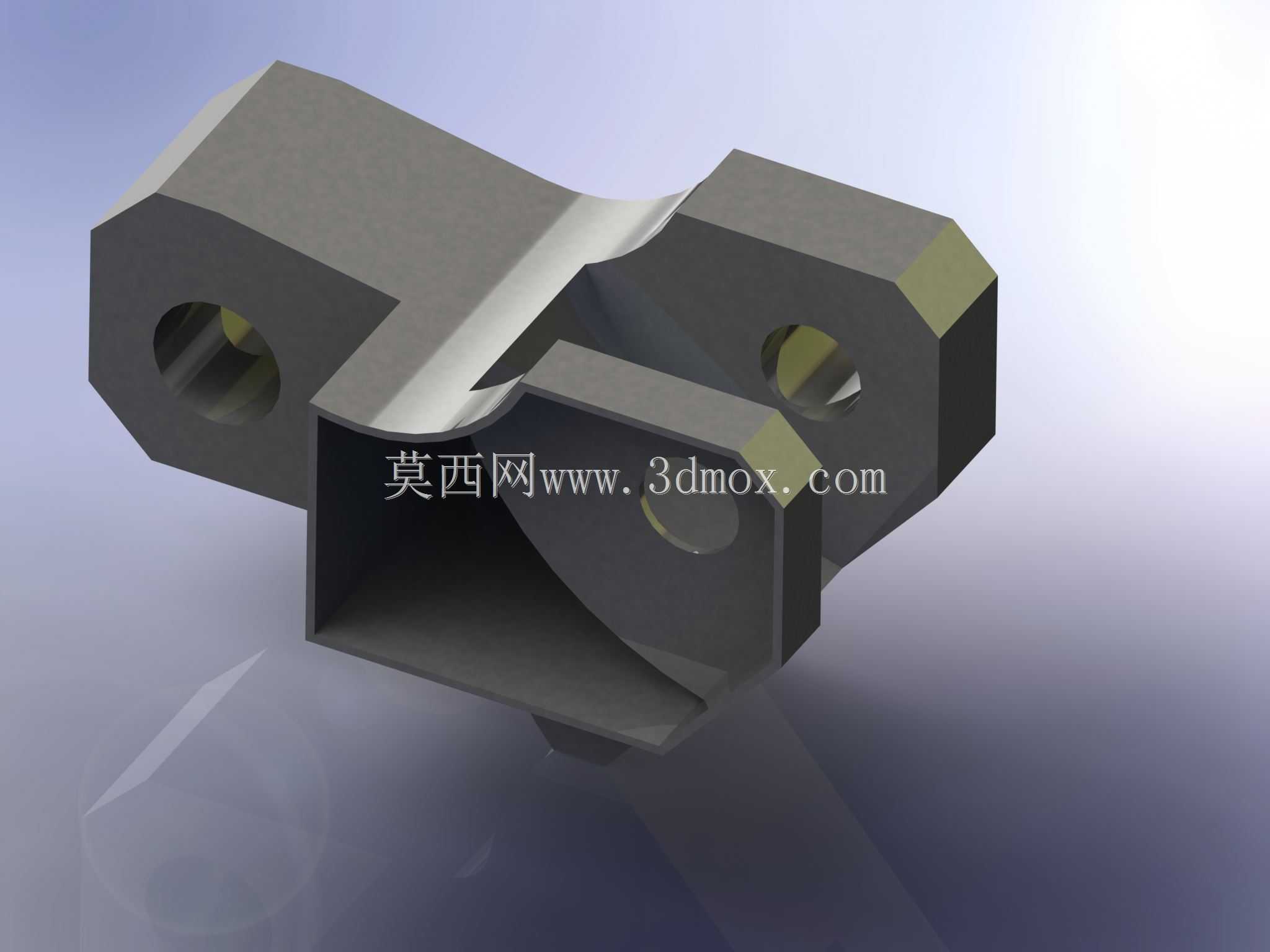

这类铰接式连接支座常见于中小型自动化输送线、轻型工装夹具的铰接联动部位，作为两个相对摆动构件的中间连接载体，承担载荷传递、运动限位的核心作用，日常在工位翻转机构、小型物料举升臂的铰接节点处能见到同结构逻辑的零件。从结构设计逻辑来看，零件主体采用箱型空腔结构，在保证整体抗弯抗扭刚度的前提下，尽可能削减了非受力区域的材料余量，避免整体结构过于笨重，适合对安装重量有要求的轻型运动机构。零件两端对称布置的带孔耳板是核心的铰接安装位，孔位内部预留了衬套安装的余量空间，实际装配时可压入铜质或工程塑料衬套，降低铰接销轴转动时的磨损，延长构件的维护周期，耳板外侧做了倒角切边处理，既消除了加工后的锐边安全隐患，也能在装配时起到导向作用，方便对接相邻构件的安装面。中间的箱型腔体并非完全封闭，侧面预留的开口一方面是为了加工时排屑方便，降低深腔加工的难度，另一方面也能在装配时预留操作空间，方便内部紧固件的拧紧作业，同时日常运行中落入腔体的粉尘、碎屑可以从开口处自然排出，避免积屑卡滞铰接部位的运动。从安装边界来看，两端耳板的同轴度是加工时的核心管控指标，若同轴度偏差过大，会导致铰接销轴安装后出现别劲现象，增大机构运行的阻力，甚至造成运动卡滞；耳板的厚度方向尺寸需要匹配相邻连接件的安装间隙，过厚会导致装配时无法嵌入对接槽，过薄则会造成铰接处存在轴向窜动间隙，影响机构运行的稳定性。零件底部的凸台结构是辅助定位结构，装配时可嵌入对应安装基座的定位槽内，抵消铰接部位承受的径向剪切力，避免连接螺栓长期受剪切载荷出现断裂失效。在实际建模练习过程中，这类零件能很好地锻炼对称结构建模、特征镜像、空腔抽壳、孔位同轴度管控的建模能力，也能帮助学习者理解机械铰接节点的载荷传递逻辑：工作状态下，构件摆动产生的拉压载荷会通过两端耳板传递到中间箱型主体，箱型结构的封闭截面可以将载荷均匀分散到各个壁面，避免局部应力集中造成零件变形或断裂。设计时需要注意，耳板与箱型主体的衔接位置做了圆弧过渡，避免直角衔接造成的应力集中，这也是承受交变载荷的机械零件常用的设计细节，很多新手建模时容易忽略这个过渡特征，导致后续做有限元分析时该位置出现应力奇异，误判零件的失效风险。另外，零件上的各个安装孔都做了孔口倒角，一方面是去除钻孔产生的毛刺，另一方面也能在穿入销轴或螺栓时起到导向作用，降低装配难度，这类细节虽然不影响零件的核心功能，但却是实际生产加工中必须考虑的工艺性要求，也是CSWA认证考试中常考察的建模细节点，能反映建模者是否具备实际的工程设计思维，而非单纯的软件操作能力。
