摩托车发动机活塞凸轮轴配气组件

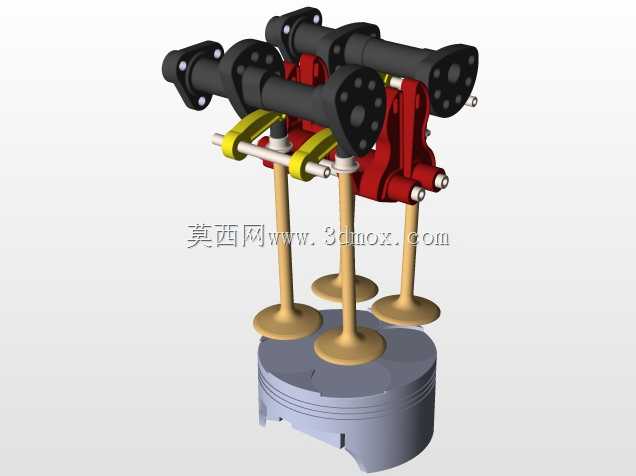

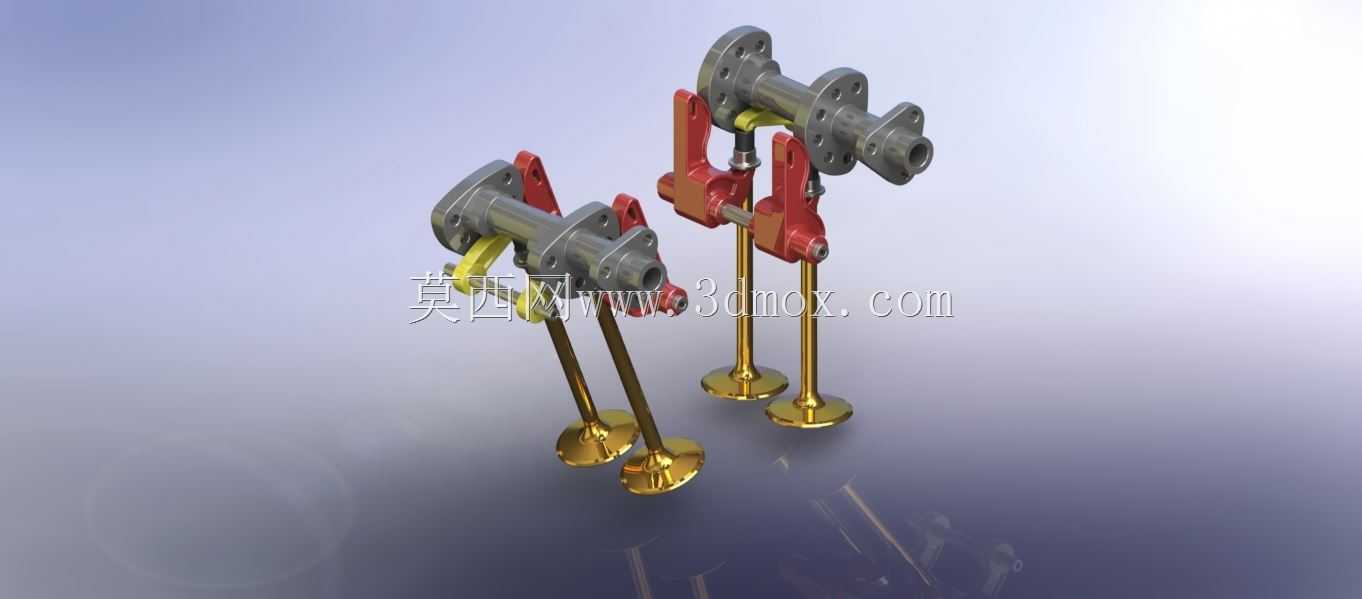

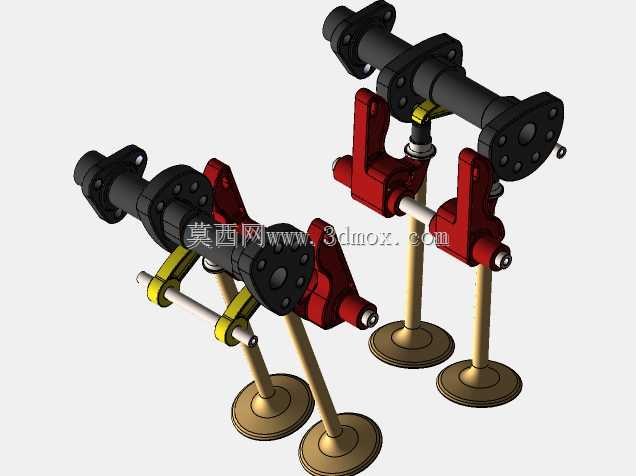

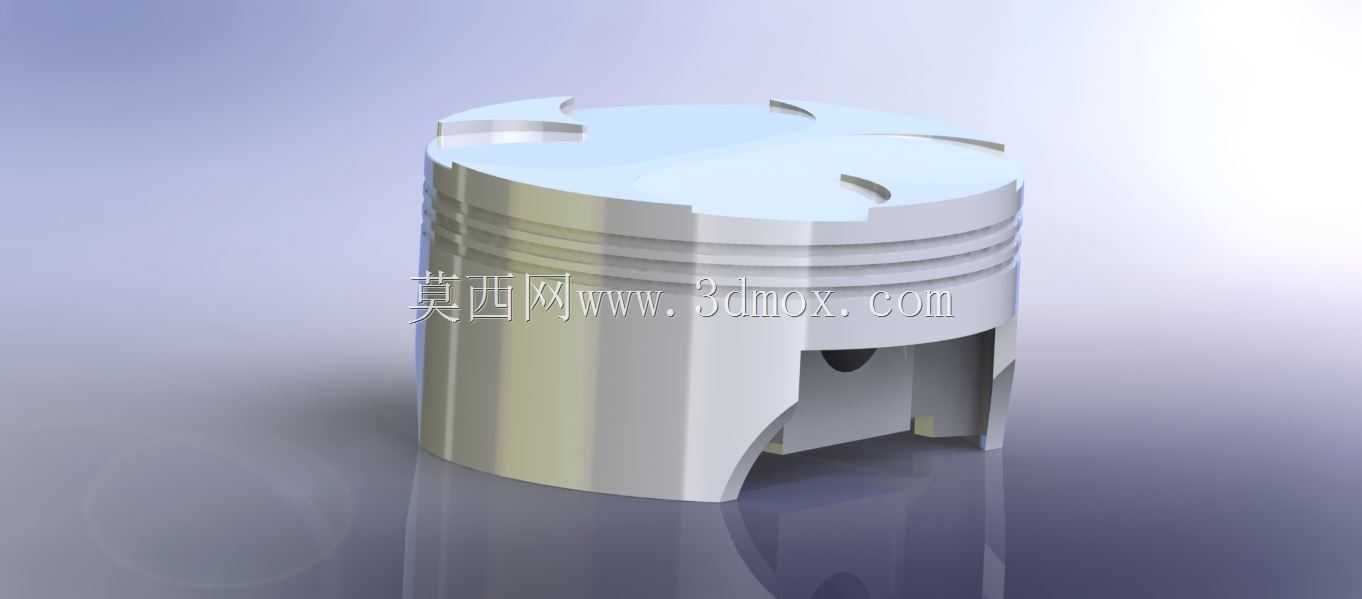

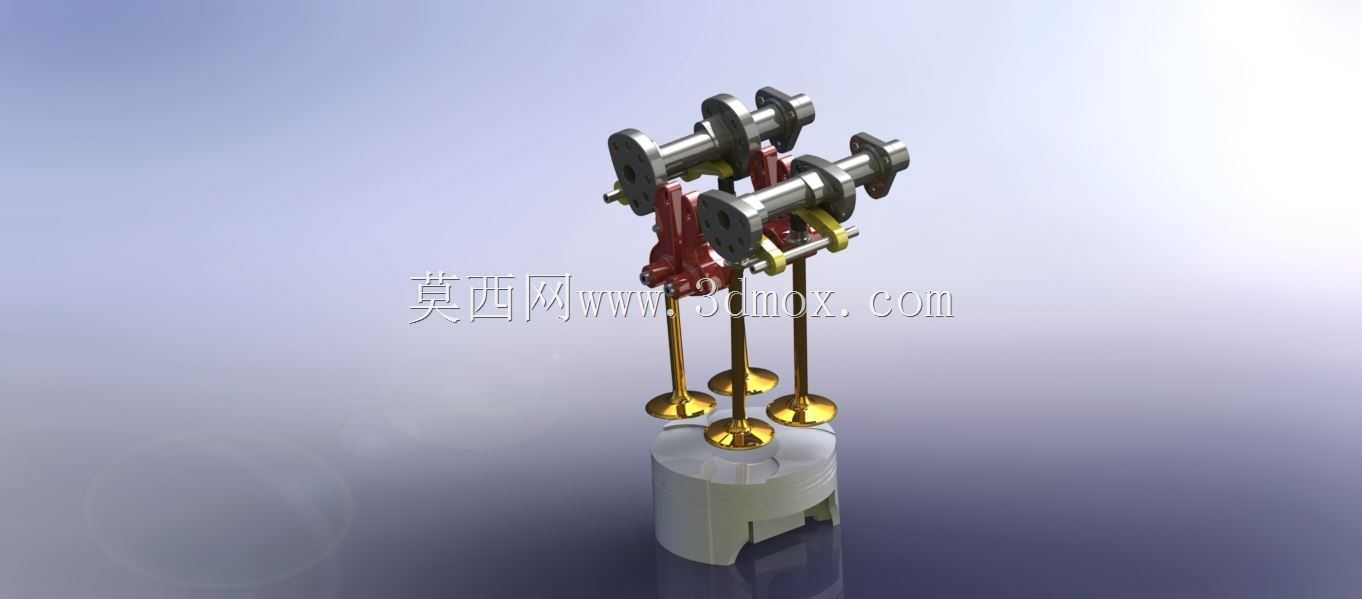

这套组件是摩托车动力单元里负责配气与动力转换的核心结构，日常在小排量通勤摩托、越野摩托的单缸动力总成中应用广泛，直接决定发动机进排气时序的精准度与动力输出的平顺性。从结构功能来看，凸轮轴通过自身型线的轮廓变化，控制进排气门的开启与关闭时机，匹配活塞在气缸内的往复运动行程，完成进气、压缩、做功、排气四个工作循环的精准配合，避免气门与活塞运动干涉，同时保证可燃混合气充分进入气缸、燃烧废气彻底排出。设计过程中首先要确定的是凸轮轴的配气相位，需要结合摩托车常用的转速区间调整凸轮升程与包角，日常代步车型偏向低转速扭矩输出，凸轮型线会设计得更平缓，减少气门冲击，提升低扭响应；偏向性能的越野车型则会适当加大气门升程，延长进排气开启重叠角，提升高转速区间的进气效率。活塞部分的设计需要匹配气缸内径尺寸，裙部的型线要考虑热膨胀余量，避免工作温度升高后活塞在缸筒内卡滞，活塞顶部的燃烧室形状要配合气缸盖的结构，压缩比控制在适配摩托车燃油标号的区间，避免爆震问题。安装边界上，凸轮轴的轴颈需要与缸盖的凸轮轴轴承孔保持规定的配合间隙，轴向定位要可靠，避免运转过程中出现轴向窜动导致配气相位偏移；气门导管与气门杆的配合间隙要兼顾润滑与密封，气门弹簧的刚度需要匹配凸轮轴的升程曲线，保证气门能够及时回位密封，不会出现高速运转时气门浮动的问题。活塞与连杆的连接通过活塞销完成，活塞销的卡环槽位置要精准，防止活塞销轴向窜动刮伤气缸壁；活塞环的开口间隙、侧隙都要符合装配要求，气环负责密封气缸压力，油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧。这套组件的运动配合精度要求极高，凸轮轴与气门挺柱的接触表面需要有足够的耐磨性，长期运转下型线磨损量不能超过允许阈值，否则会导致气门开度不足、进排气效率下降，直接影响发动机动力表现。在实际装配场景中，需要先将活塞连杆组装入气缸筒，确认活塞的安装方向，避免气门避让坑位置错位导致运动干涉，之后安装气缸盖，再将凸轮轴固定到缸盖的轴承座上，通过正时标记对齐凸轮轴与曲轴的传动位置，保证配气相位完全准确，最后安装气门弹簧、气门油封等附件，完成整个配气与活塞组件的装配。日常发动机检修中，这套组件也是重点检查对象，需要测量凸轮轴型线的磨损量、活塞裙部的磨损情况、气门的密封性能，一旦出现磨损超差就需要及时更换，避免引发更严重的发动机故障，比如气门断裂打坏活塞、活塞拉缸等问题。
