内燃机凸轮轴配气机构组件结构设计

这套配气组件的三维结构，核心服务于往复式内燃机的进排气时序控制环节，在乘用车汽油机、小型柴油机、通用动力汽油机的缸盖总成中都属于核心运动部件，直接决定发动机的充气效率、怠速稳定性与高转速区间的动力输出表现。从实际装车场景来看，该组件布置在发动机缸盖上部的凸轮轴舱内，上部通过凸轮轴轴颈与缸盖的凸轮轴轴承盖配合定位，下部的气门盘部直接伸入燃烧室进排气道位置，整套组件的安装边界需要匹配缸盖的凸轮轴轴承孔同轴度、气门导管的中心距公差，以及气门弹簧座的安装沉台深度，避免运动过程中出现干涉卡滞。

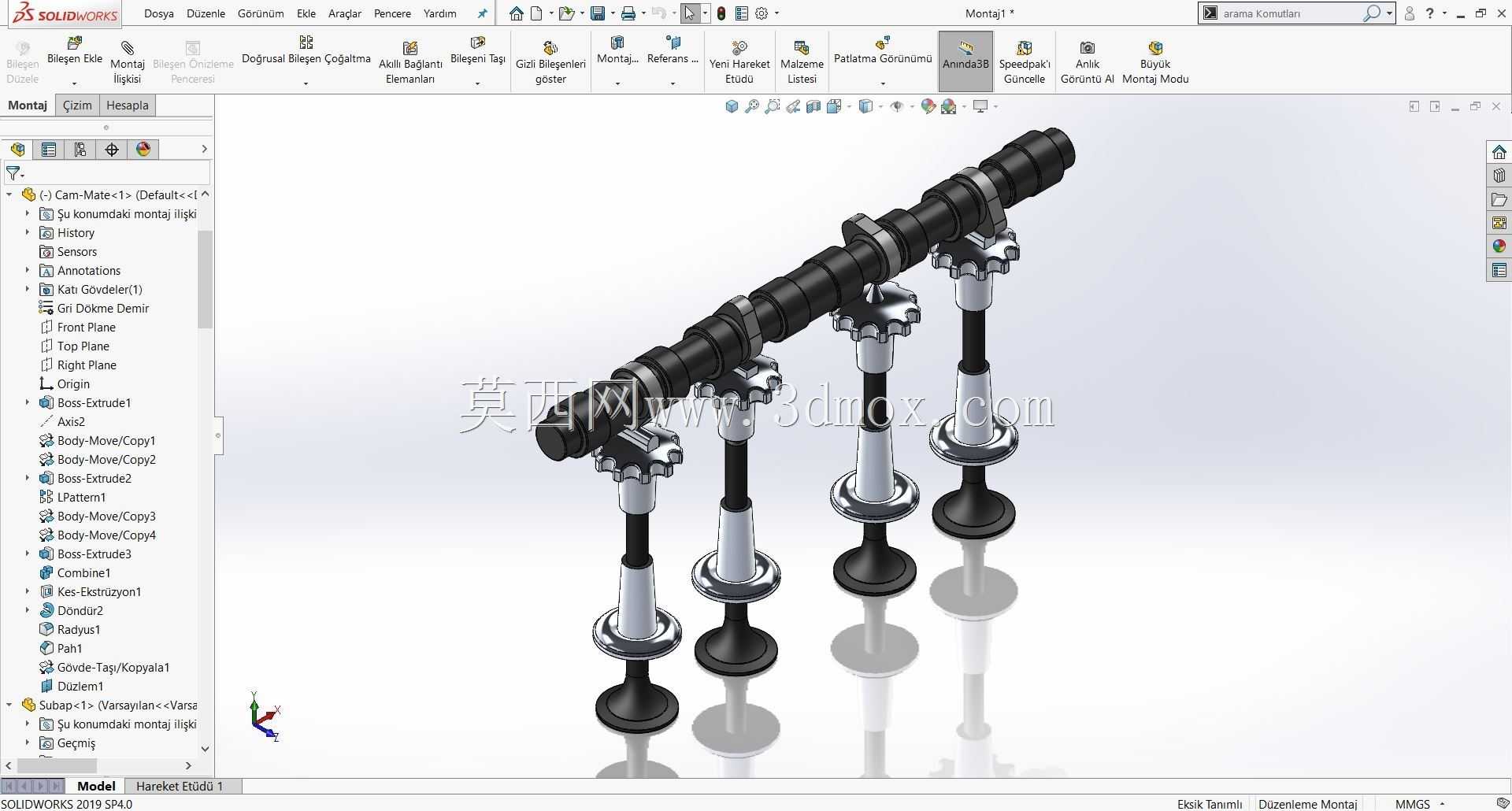

设计过程中首先要匹配发动机的配气相位要求，凸轮轴上的各凸轮型线需要对应每个气缸的进排气门开启升程、开启持续角与叠开角，凸轮基圆尺寸的选取要兼顾凸轮轴本身的抗弯刚度与气门弹簧的预紧力匹配，避免高转速下凸轮与挺柱之间出现飞脱现象。图中可见的凸轮轴采用整体式多凸轮排布，相邻凸轮之间的相位角严格对应发动机的点火顺序，轴颈位置的直径设计要满足装配时从缸盖端部穿入的工艺要求，轴颈表面的粗糙度要求控制在合理区间，减少运转过程中的摩擦损耗。

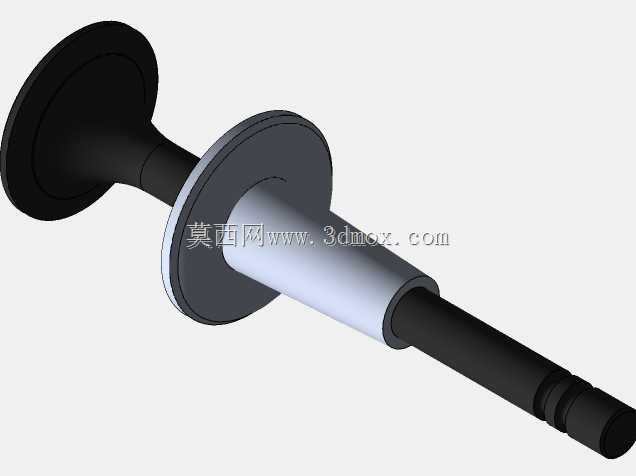

下部的气门组件采用菌形结构设计，气门杆部与气门导管采用间隙配合，配合间隙需要根据发动机工作温度下的热膨胀量预留，避免热态下气门杆卡滞导致气门关闭不严。气门弹簧采用等节距圆柱螺旋弹簧结构（图中呈现的弹簧装配状态为预压缩后的工作状态），弹簧上下两端分别抵靠凸轮轴从动件与缸盖弹簧座，作用是保证凸轮型线回落过程中气门能够及时回位，同时保证气门关闭时与气门座圈之间的密封压力足够，防止燃烧室漏气。

从装配关系来看，这套组件的凸轮轴采用顶置凸轮轴布置形式，省去了传统下置凸轮轴的长推杆结构，减少了运动件的往复惯量，更适合高转速发动机的使用需求。每个气门对应一组凸轮从动件，从动件与凸轮接触的端面采用耐磨设计，部分工况下会预留硬质合金片的镶嵌位置，提升长期运转的耐磨性能。设计时需要反复校核运动干涉：凸轮轴转动到最大升程位置时，气门下行的最低点不能与活塞顶面发生碰撞，需要预留足够的气门避碰坑深度；同时凸轮轴转动过程中，凸轮背面不能与气门弹簧上座发生刮擦，相邻气缸的运动件之间也要预留至少1mm以上的安全间隙，抵消加工公差与热膨胀带来的尺寸偏差。

在实际工程应用中，这套组件的润滑依赖发动机缸盖内的主油道供油，机油通过缸盖上的油孔进入凸轮轴轴颈间隙，同时飞溅到凸轮与从动件的接触表面形成油膜，减少磨损。设计时需要在凸轮轴的轴颈位置预留油槽，保证冷启动时机油能够快速到达摩擦表面。气门杆部的密封则依靠气门杆油封实现，防止机油通过气门杆与导管的间隙进入燃烧室，造成机油消耗异常与积碳问题。

从建模逻辑来看，搭建这套三维模型时首先要确定缸盖的安装基准面，以凸轮轴轴承孔的公共轴线为旋转主轴，按照配气相位角依次排布各个凸轮的轮廓型线，再通过布尔运算生成整体凸轮轴结构；之后以每个凸轮的对称中心为基准，向下依次创建从动件、气门弹簧、气门杆、气门盘的结构，严格对齐各零件的同轴度，同时模拟运动行程中各零件的位置变化，检查全行程范围内的干涉情况。对于安装边界的把控，需要保证整套组件装入缸盖后，凸轮轴的轴向窜动量控制在0.1-0.3mm之间，通过凸轮轴端部的止推片实现轴向定位，避免窜动量过大导致配气相位偏差。
