带多孔格栅壳体的塑料注塑成型模具结构

项目分类:3D模型 发布时间:2021-10-21 ID:331211
  • 带多孔格栅壳体的塑料注塑成型模具结构
  • 带多孔格栅壳体的塑料注塑成型模具结构
  • 带多孔格栅壳体的塑料注塑成型模具结构
  • 带多孔格栅壳体的塑料注塑成型模具结构
  • 带多孔格栅壳体的塑料注塑成型模具结构
  • 带多孔格栅壳体的塑料注塑成型模具结构

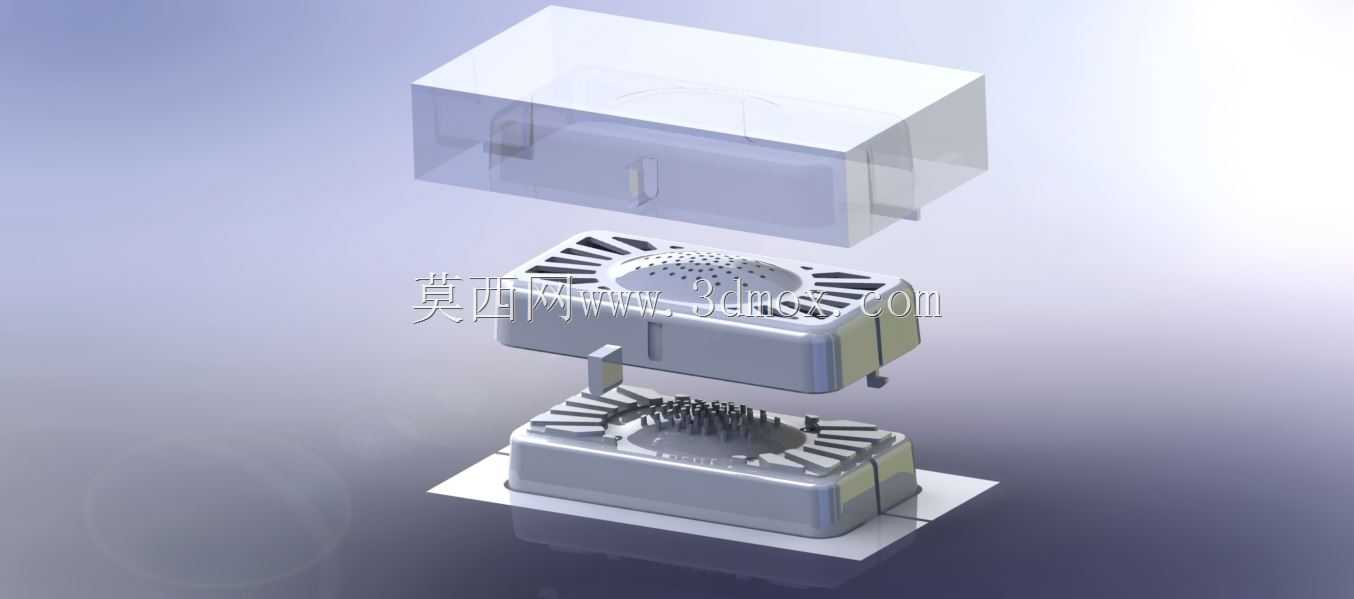

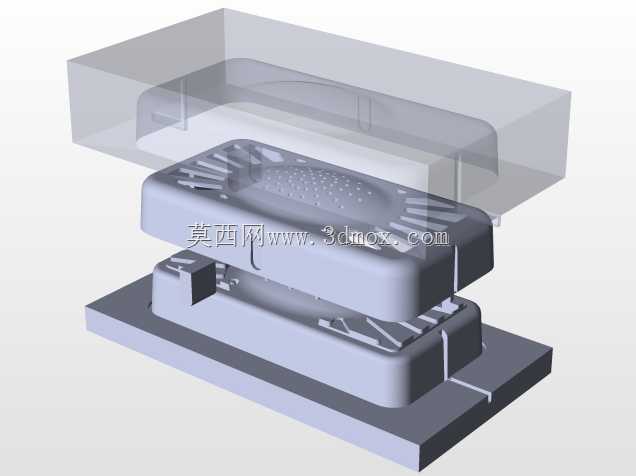

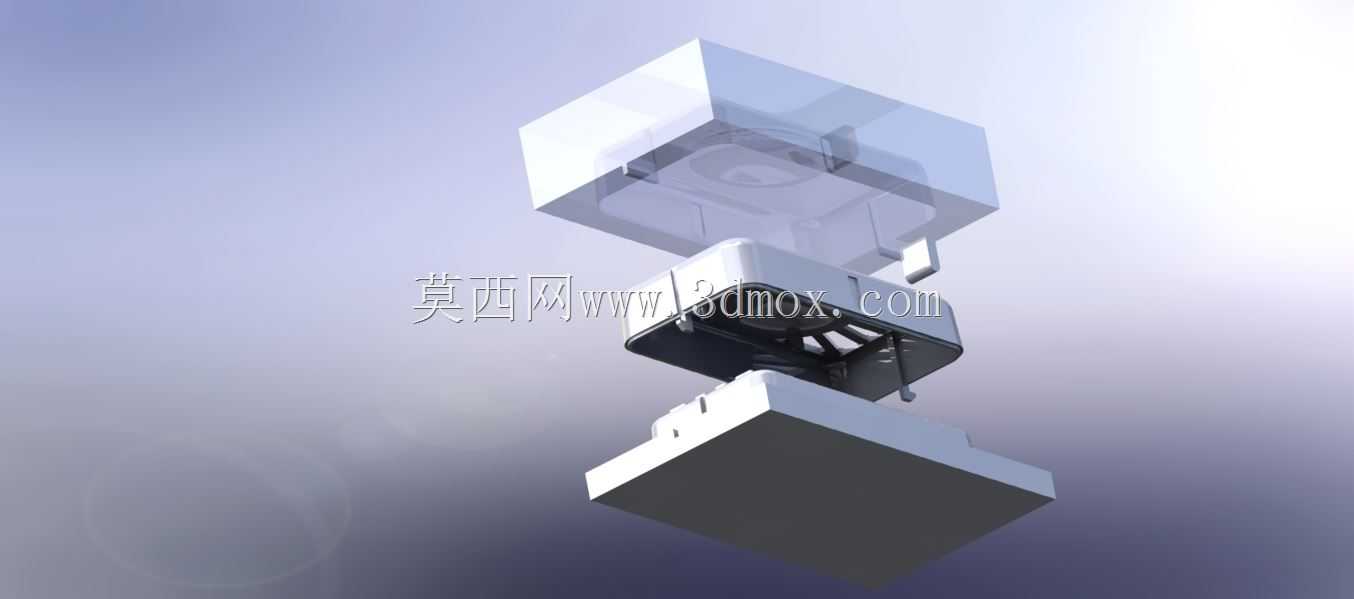

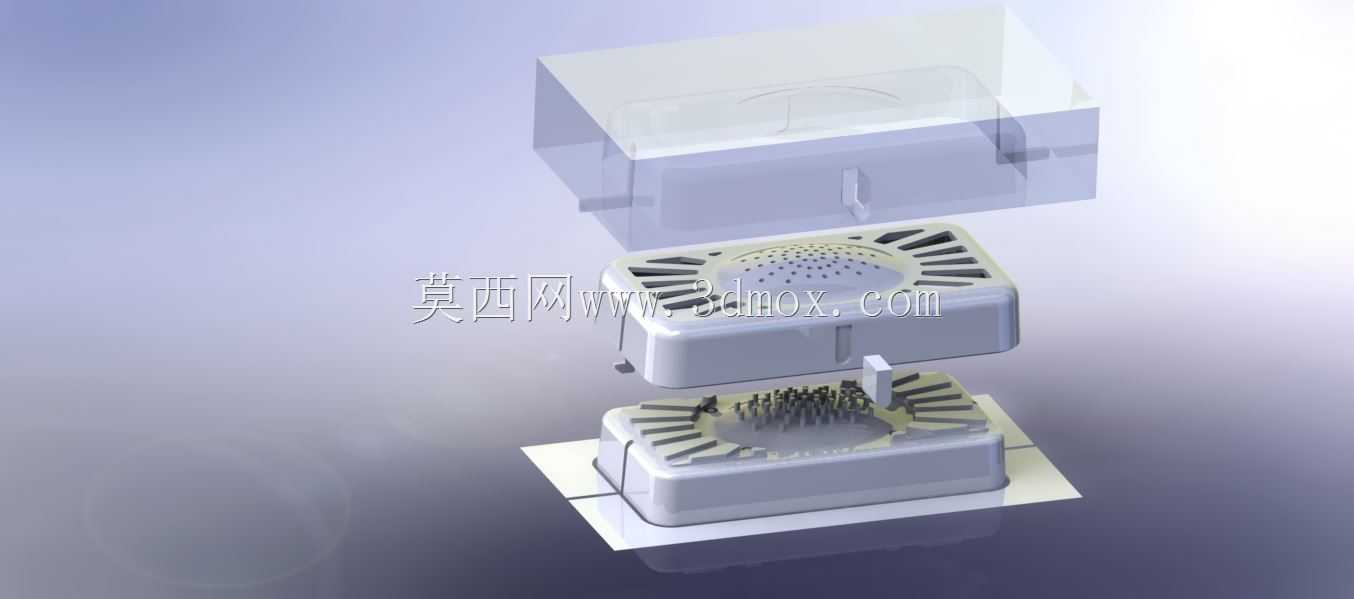

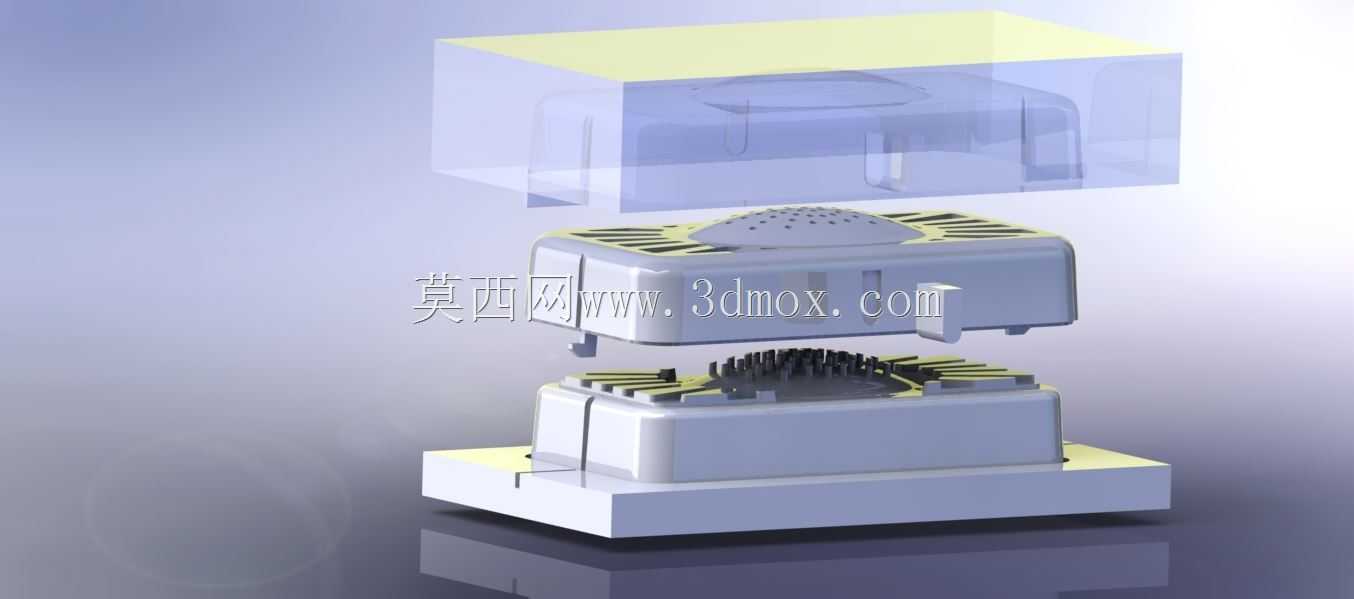

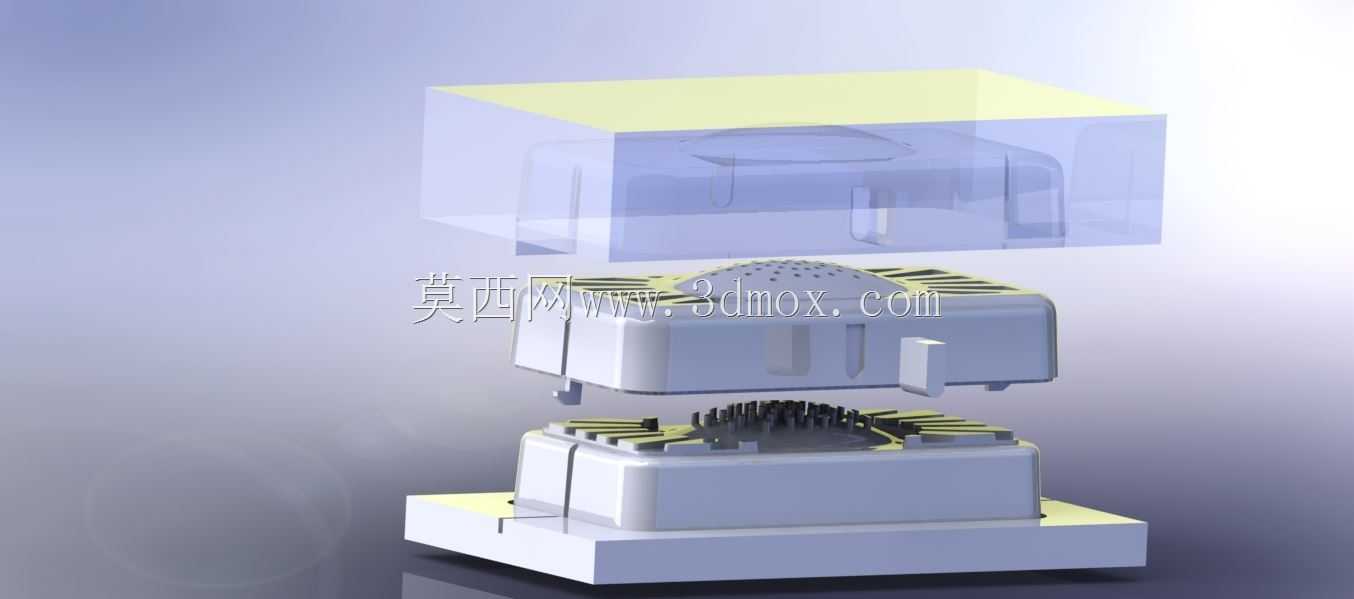

这套模具针对带密集多孔格栅的上盖类塑料壳体设计,日常这类塑件多应用在小型家电排风外罩、桌面设备散热端盖、消费电子通风外壳等场景,成型后的塑件直接作为设备外露防护部件,既要保证格栅区域的通风通流效率,也要兼顾外表面的平整质感,避免出现披锋、缩痕、缺胶等常见注塑缺陷。从结构拆分来看,整套模具采用典型的两板模开模逻辑,上方透明示意部分为定模侧型腔结构,直接成型塑件的外表面光滑区域,型腔边缘做了适配壳体轮廓的封胶止口,合模时能精准贴合动模侧分型面,减少飞边产生的概率。中间拆分出的带格栅成型特征的部分是动模型芯,针对塑件表面密集排布的长条格栅与中心区域的圆形微孔,型芯上对应做了等距排布的成型镶件,这类细小特征如果直接在整体型芯上加工,后期维护更换成本极高,拆分成独立镶件后,单个格栅特征出现磨损或者堵料时,只需更换对应镶件即可,无需整组型芯返修,大幅降低量产阶段的模具维护成本。下方的模架基座部分承担了型芯固定、顶出机构安装、冷却水路排布的功能,基座四周预留了标准模架的导柱导套安装位,合模时能保证定动模的对中精度,避免开合模过程中出现错位拉伤塑件表面的问题。设计过程中首先要确认塑件的安装边界,这类格栅壳体通常是通过侧边卡扣或者周圈螺丝柱固定在设备主体上,因此模具上对应卡扣与螺丝柱的位置做了精准的脱模斜度预留,卡扣位置的斜度控制在1.5度到2度之间,既保证开模时卡扣能顺利脱离型芯,也不会因为斜度过大导致卡扣装配间隙超差。针对格栅区域的填充难点,进胶点选在了塑件中心非外观面的位置,采用点进胶的方式,熔融塑料从中心向四周格栅区域辐射填充,能避免长条形格栅出现末端缺胶的问题,同时进胶点残留的料头在塑件装配后会隐藏在设备内部,不会影响外观面的质感。冷却水路的排布上,型腔侧沿着塑件外轮廓做了环形回路,型芯侧则在格栅镶件的间隙中穿插了直通水路,保证成型过程中整个模温均匀,避免因为局部温度过高导致塑件出现翘曲变形,尤其是格栅区域壁厚较薄,如果冷却不均很容易出现格栅断裂或者变形的问题,直接影响后续装配时的通风间隙。顶出机构采用顶针与顶块结合的方式,在塑件的周圈壁厚位置布置均匀的顶针,在格栅密集的区域则采用大面积顶块,避免顶出力集中在细小的格栅特征上导致顶白、顶穿塑件,开模后顶出机构动作时,整个塑件受力均匀,能平稳脱离型芯,不会出现变形卡模的问题。整套模具的安装尺寸适配常用的120吨到160吨卧式注塑机,模架的长宽尺寸控制在标准机台的容模范围内,浇口套的尺寸匹配通用注塑机炮嘴规格,吊装孔、锁模槽的位置都符合标准机台的安装要求,上机后无需额外做改装即可直接调试生产。针对量产过程中可能出现的排气问题,在型腔的分型面边缘、格栅填充末端的位置都做了深度0.02mm的排气槽,能在填充过程中快速排出型腔内的空气,避免塑件出现烧焦、气泡等缺陷,尤其是密集格栅区域,空气如果无法及时排出,很容易出现填充不满的问题,排气槽的深度严格控制在塑料溢边值以下,既保证排气顺畅也不会产生飞边。
