带提手方形壳体注塑成型模具结构

这套模具针对带一体式提手的方形薄壁塑料壳体开发，日常可见的便携收纳盒、小型设备防护外罩、电子元件封装壳等带侧凸提手结构的塑件，都可通过调整模腔尺寸适配生产，在日用塑料制品、小型消费电子配件的量产场景中应用广泛。从实际生产逻辑出发，这类带侧向凸起提手的塑件，若采用常规直顶出结构，提手部位会卡在型腔侧壁无法顺利脱模，因此设计时优先在提手对应位置设置侧向抽芯滑块，开模过程中滑块先沿侧向导轨滑出，完全脱离提手部位的倒扣结构后，顶出机构再动作将塑件从型芯上平稳推出，避免顶出时塑件变形或提手部位被拉裂。

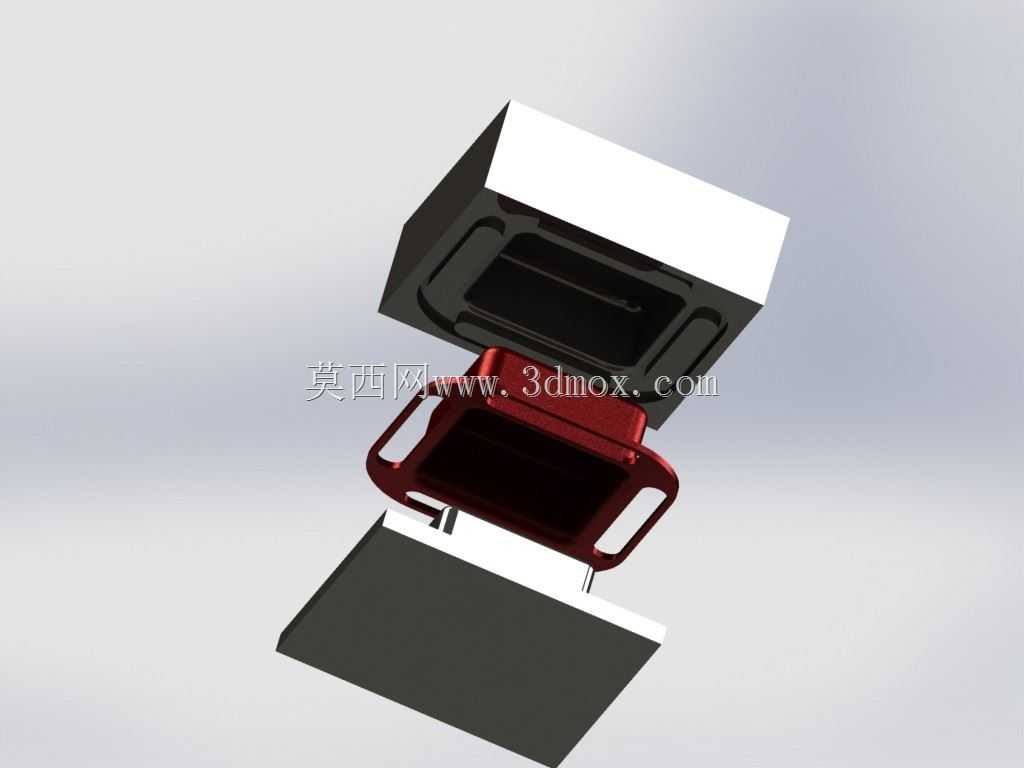

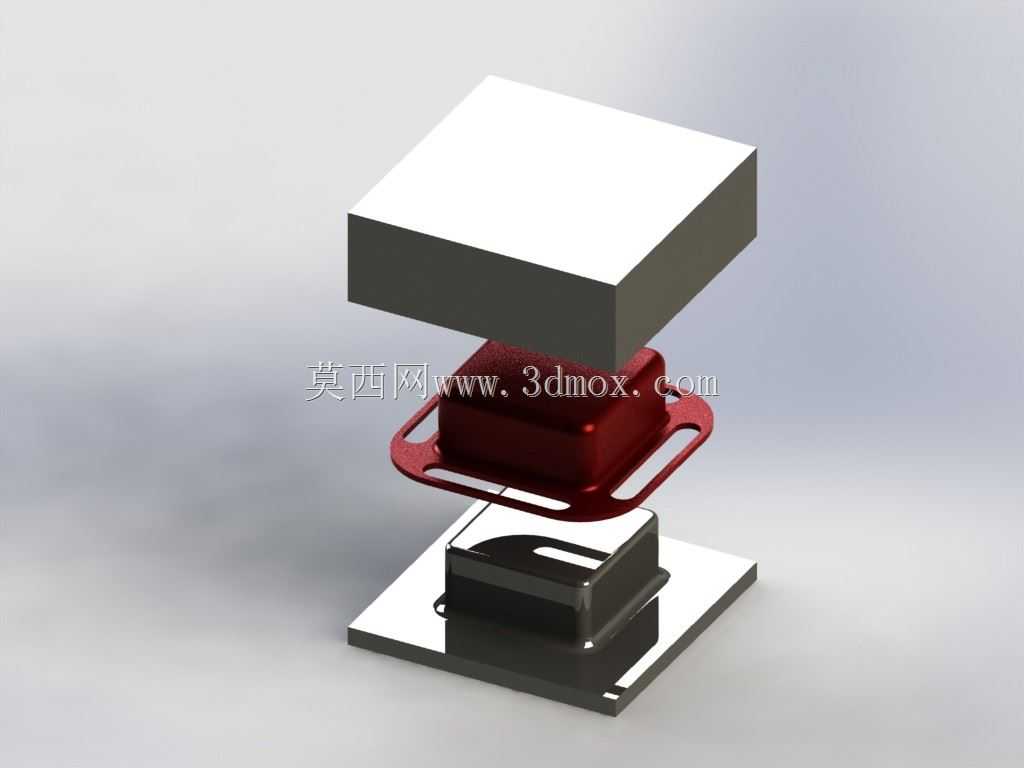

模具整体采用上下分模的两板模基础结构，上模部分为定模固定板搭配整体式型腔，型腔表面做抛光处理，保证塑件外表面的光洁度，减少后续表面处理工序；下模部分为动模固定板搭配整体式型芯，型芯与塑件内壁完全贴合，成型出壳体的内部容纳空间，型芯边缘预留0.02mm的排气间隙，避免注塑时型腔内残留空气导致塑件出现缺胶、烧焦等缺陷。侧向抽芯滑块采用斜导柱驱动结构，斜导柱固定在定模侧，开模时动模后移的过程中，斜导柱带动滑块沿动模侧的导轨做侧向滑动，抽芯行程设置为比提手倒扣深度多3mm，保证抽芯完全后不会干涉塑件顶出，滑块尾部设置弹簧定位结构，合模时滑块能精准复位，避免出现错位导致塑件飞边。

浇注系统采用侧浇口进料，浇口位置设置在塑件侧壁的非外观面，开模后浇口凝料可随塑件一同顶出，后续修剪工序简单，不会在塑件外观面留下明显浇口痕迹。冷却系统采用循环水路布局，定模型腔和动模型芯内都开设直径8mm的冷却水道，水道距离模腔表面保持15mm的均匀间距，保证注塑过程中模温均匀，塑件各部位冷却速度一致，减少因冷却不均导致的翘曲变形问题，冷却水路的接头设置在模具外侧，方便与注塑机的冷却管路快速对接。

安装边界方面，模具上下固定板的尺寸适配常用的120吨卧式注塑机拉杆间距，定模侧定位圈直径匹配注塑机定位孔标准尺寸，浇口套球面半径与注塑机喷嘴球面半径适配，保证注塑时喷嘴与浇口套紧密贴合，不会出现溢料问题；动模侧顶棍孔位置与注塑机顶出杆位置对应，顶出机构采用顶针搭配顶板的结构，顶针均匀分布在塑件的边缘和加强筋对应位置，顶出力分布均匀，避免顶出时塑件出现顶白、顶穿等缺陷。模具的导柱导套设置在四个角位，导柱直径20mm，合模时导柱先进入导套导向，保证定模和动模的对中精度，避免模腔错位导致塑件壁厚不均。

从实际生产调试的角度看，这套模具的结构设计充分考虑了量产的稳定性，侧向抽芯滑块的导轨采用耐磨镶块结构，长期生产磨损后可单独更换镶块，无需更换整个滑块，降低维护成本；型芯和型腔都采用整体式模具钢加工，热处理硬度达到HRC48-52，具备足够的耐磨性和抗压强度，可满足数十万模次的量产需求。针对塑件提手部位的强度要求，型芯对应提手的位置做了局部加厚成型，保证成型后的提手部位具备足够的承重能力，日常使用时不会出现断裂问题。模具合模面四周设置溢料槽，注塑时少量溢出的熔料会进入溢料槽，不会在塑件表面形成飞边，减少后续去飞边的人工工作量。
