简易吊篮注塑成型模具型腔结构

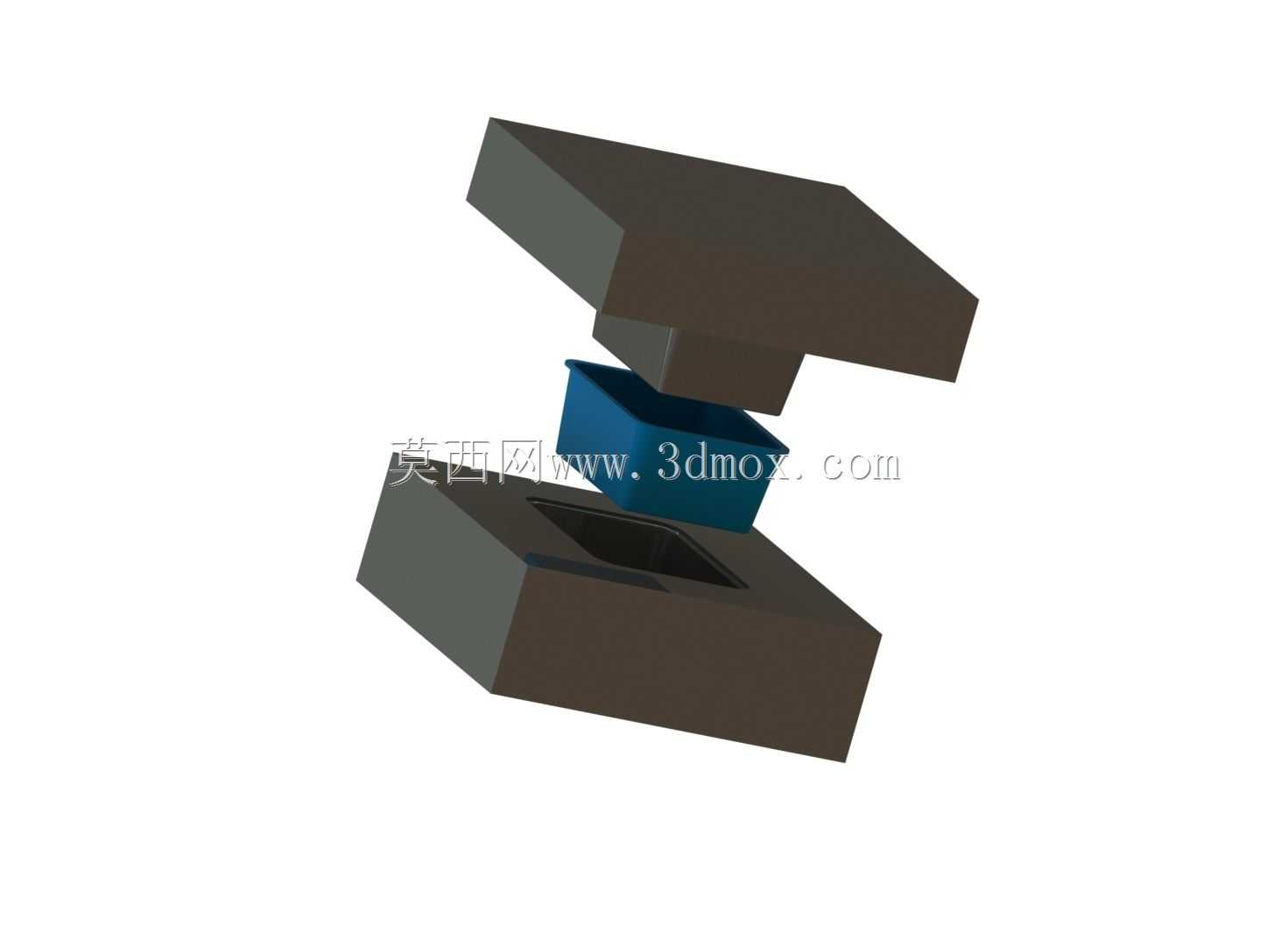

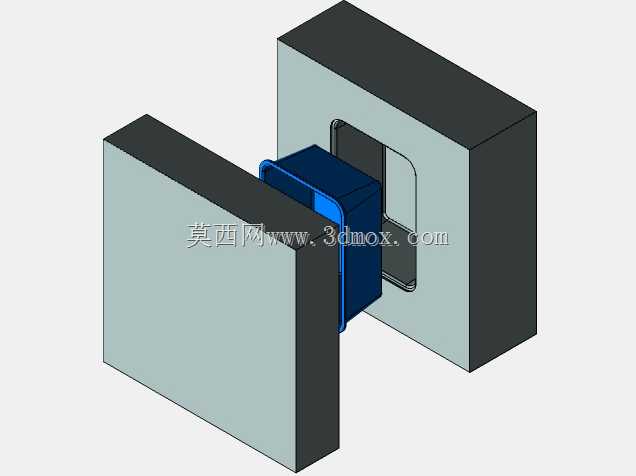

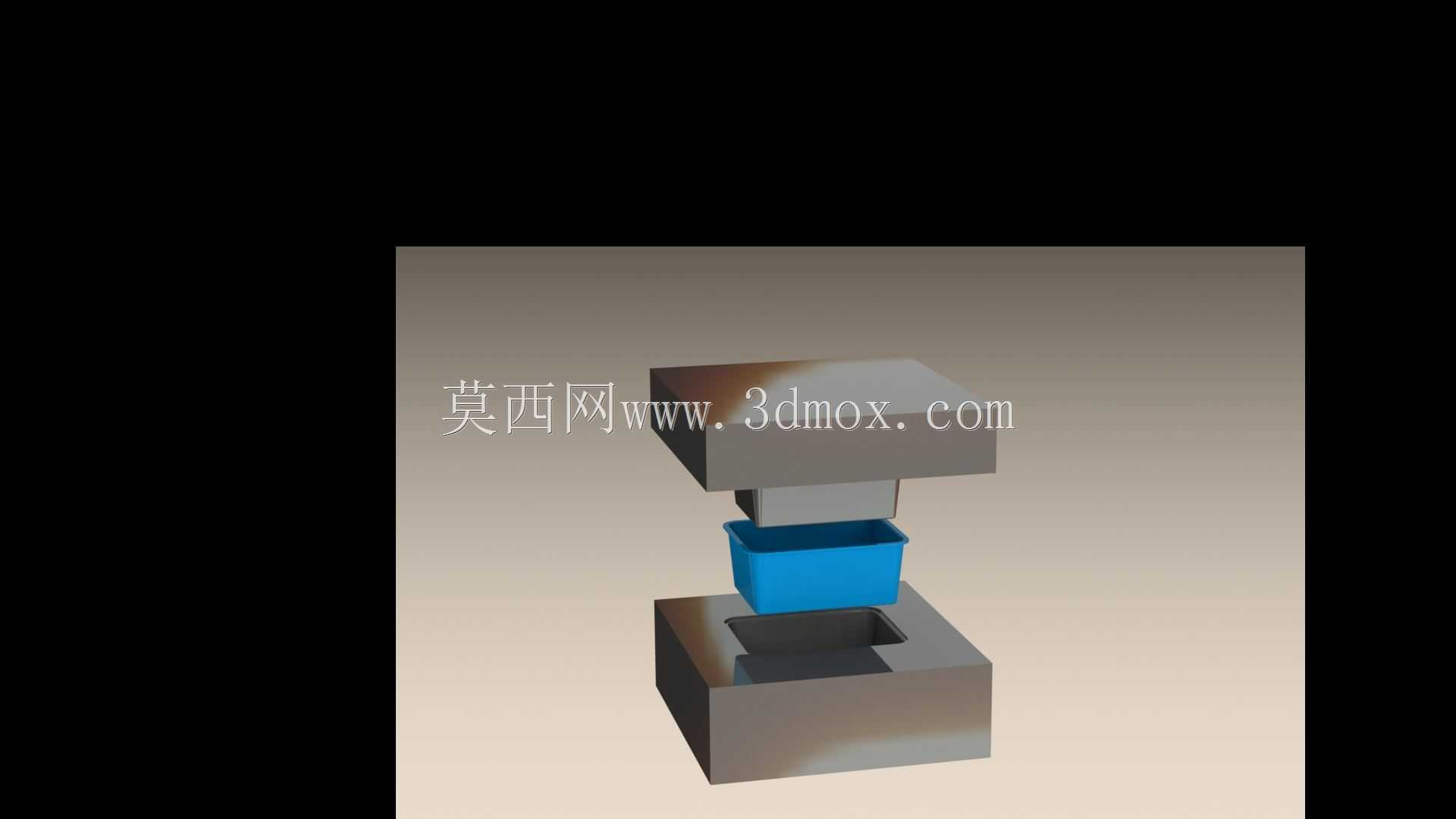

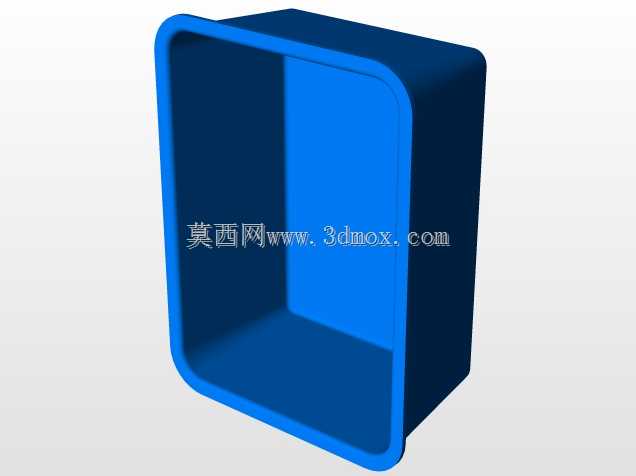

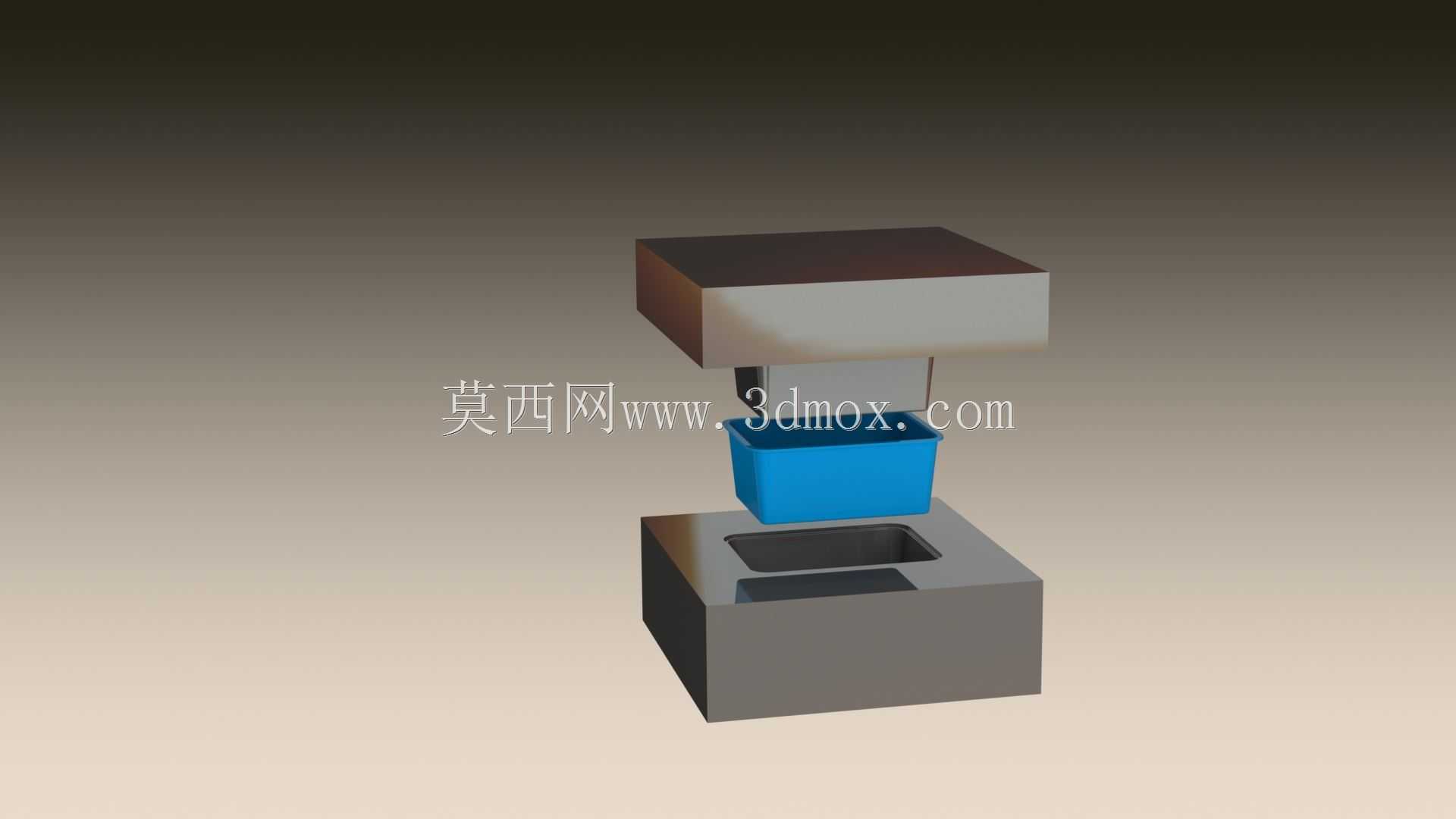

　　这套模具型腔结构主要面向日用塑料制品的注塑成型生产场景，对应加工的是日常收纳场景中常用的塑料吊篮类制品，这类制品广泛应用于家居收纳、卫浴置物、商超陈列等多个场景，属于薄壁类带倒扣特征的注塑件，对模具型腔的成型精度、脱模顺畅度都有明确的工程要求。从结构设计逻辑来看，该型腔采用了上下模对合的经典两板模结构布局，下模型腔直接成型吊篮的外轮廓与底部支撑结构，上模部分对应成型吊篮的内凹腔体，中间的蓝色成型镶件专门对应吊篮的侧壁围边结构，拆分式的镶件设计一方面可以降低型腔整体的加工难度，针对易磨损的镶件部位可以单独做热处理强化，后期生产中出现磨损或磕碰损伤时也能单独更换镶件，不用整体报废型腔模块，能有效降低生产维护成本。在实际生产适配中，

　　该型腔的安装边界完全适配常规卧式注塑机的模架安装尺寸，上下模的合模导向采用模架自带的导柱导套结构做初定位，型腔分型面处额外做了贴合精度的研配要求，合模后分型面的贴合间隙控制在0.02mm以内，避免注塑过程中出现飞边毛刺，减少后续制品的修边工作量。成型过程中，熔融的塑料原料通过浇口套注入型腔封闭空间，保压冷却后开模时，上模先随设备动模座后退，中间的蓝色镶件配合顶出机构动作，先完成制品与上模型芯的初步脱离，避免制品抱紧力过大粘在上模，待开模行程达到设定值后，顶针板带动顶杆将制品从下模型腔中平稳顶出，整个脱模流程的动作顺序经过结构验证，不会出现顶出变形、侧壁拉伤的问题。针对吊篮类制品的薄壁特征，型腔的进料口位置设置在制品底部的非外观面，

　　避免进料痕迹留在制品外露的侧壁上影响外观质量，同时流道的截面尺寸经过匹配计算，能保证熔融塑料在型腔内的填充速度均匀，不会出现薄壁处填充不足、困气烧焦的问题，型腔侧壁还预留了排气槽的加工位置，排气槽深度控制在0.015mm，既能顺畅排出型腔内的空气，又不会出现溢料飞边。从结构细节来看，下模型腔的边角位置都做了适配塑料成型的圆角过渡，没有尖锐的直角结构，一方面能降低注塑时的应力集中，避免制品冷却后出现应力开裂的问题，另一方面也能减少型腔热处理过程中的开裂风险，提升模具整体的使用寿命。型腔各模块的材质选用常用的模具钢材，成型面做抛光处理，表面粗糙度达到Ra0.8，既能保证制品表面的光洁度，也能减少脱模时的摩擦阻力，让制品脱出更顺畅。

　　在安装适配性上，型腔模块的长宽尺寸、锁紧螺丝孔位都和标准模架的安装位完全匹配，不需要额外做二次加工就能直接装入对应规格的模架中，冷却水道的布局沿着型腔的成型轮廓均匀排布，水道距离成型面的距离保持在15-20mm的合理区间，保证冷却时模温均匀，减少制品的冷却变形，提升成型尺寸的稳定性。这套型腔结构没有设计复杂的抽芯机构，整体结构简单可靠，加工难度低，维护方便，非常适合小批量吊篮类塑料制品的生产场景，也可以作为同类薄壁框类注塑件模具设计的参考结构，针对不同尺寸的同类型制品，只需要调整型腔的成型尺寸、对应修改镶件规格，就能快速适配新的制品生产需求，结构通用性较强。
