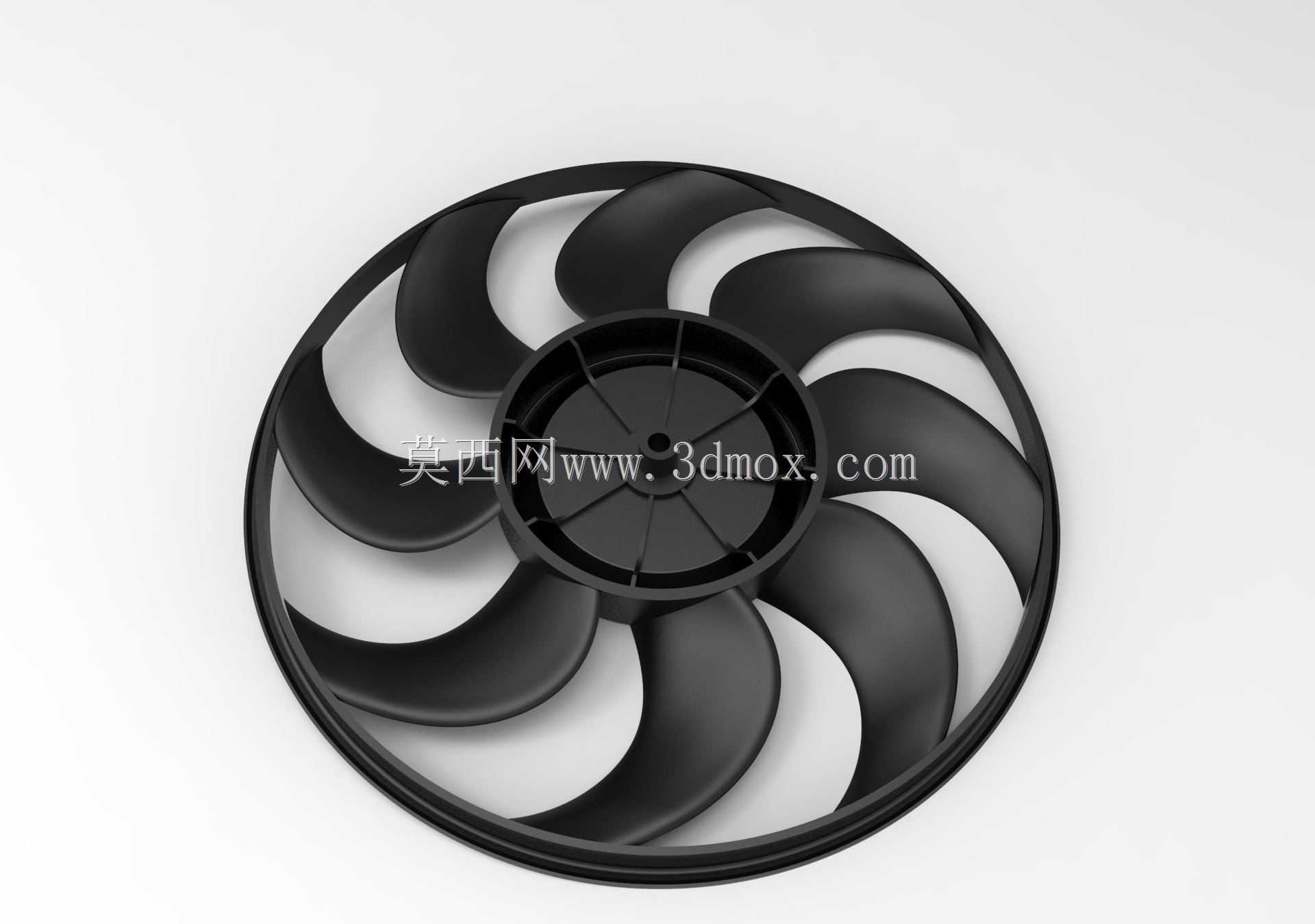

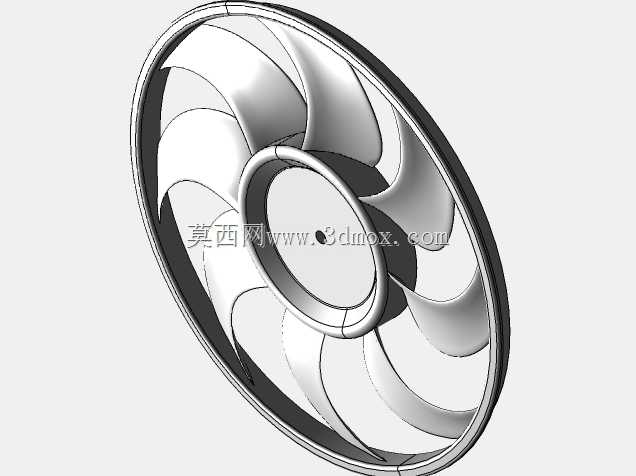

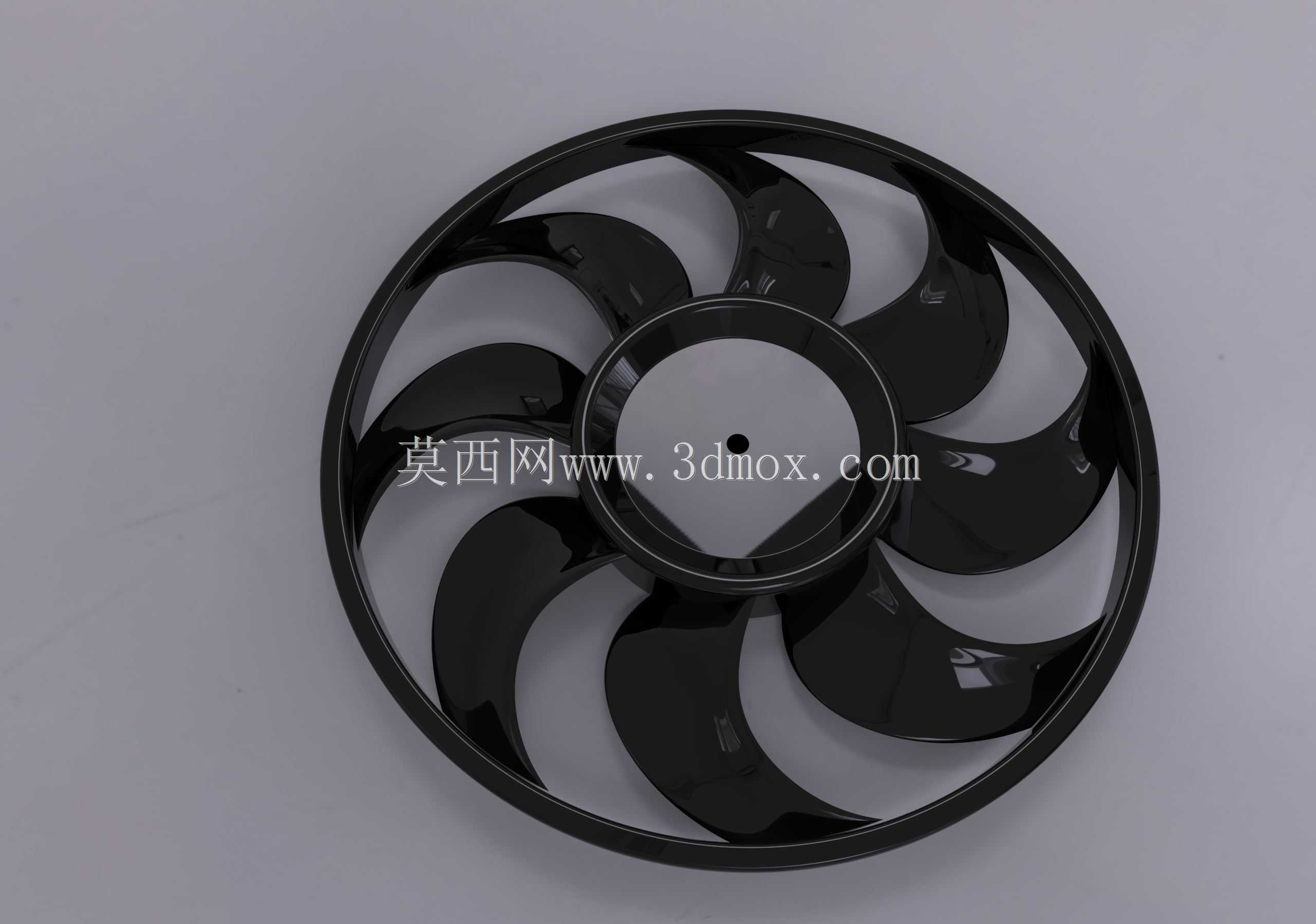

电脑CPU散热用九叶冷却风扇结构设计

日常做PC硬件散热结构选型的时候，这类轴流冷却风扇是接触频次极高的部件，它的核心应用场景覆盖台式机CPU风冷散热模组、机箱辅助排风、小型工控机主动散热、ITX紧凑型主机散热等多个领域，核心作用是通过叶片旋转驱动空气定向流动，带走散热鳍片上蓄积的热量，避免芯片因工作温度过高触发降频、宕机甚至硬件损坏。从实际功能特性来看，这款九叶结构的冷却风扇相比常规七叶扇，在相同转速下能输出更连贯的气流，叶片间的气流脉动更小，运行时的风切噪音更低，更适合对噪音控制有要求的家用办公主机场景。做结构设计的时候，首先要匹配安装边界，常规台式机CPU散热风扇的安装孔位是适配120mm规格的散热鳍片模组，这款风扇的外框外径控制在118mm左右，中心安装孔的直径适配标准4mm规格的风扇固定螺丝，中心轮毂区域的直径留足了空间，既可以适配常规的液压轴承、含油轴承安装位，也能兼容带RGB灯效的轴心装饰件结构，不会出现轴承安装空间不足或者灯效件干涉叶片旋转的问题。叶片的曲面设计是整个风扇结构的核心，每一片叶片的前缘做了切角处理，能减少叶片切入空气时的紊流产生，叶型从根部到叶梢的扭角经过梯度优化，根部扭角更大保证足够的风压输出，叶梢扭角放缓降低风阻，同时叶片的边缘和外框内侧预留了0.8mm的安全间隙，既避免长期运行后叶片形变剐蹭外框产生异响，也不会因为间隙过大导致风压泄漏损失散热效率。外框的结构做了加强筋设计，四个安装角的位置做了加厚处理，能承受螺丝锁紧时的压紧力，不会因为安装力度过大导致外框开裂，同时外框的导风圈做了微弧收边设计，能引导气流更集中地吹向下方的散热鳍片，减少气流向外扩散的损耗。在实际选型匹配的时候，要注意这类风扇的安装面平整度，安装时需要在四个固定角位置加装硅胶减震垫，一方面吸收风扇运行时的电机振动传递，避免振动传导到散热鳍片和机箱上产生共振噪音，另一方面也能补偿安装面的平面度误差，保证风扇和鳍片贴合紧密不会漏风。叶片的材质选用耐温ABS工程塑料，能适应CPU散热区域长期60-80摄氏度的工作环境，不会因为长期高温出现叶片形变、脆化断裂的问题，轮毂内部的电机安装位做了定位卡槽，能保证电机转子和定子的同轴度，避免偏心运行产生抖动和异常磨损。从气流组织的角度来看，九叶的结构设计能让输出的气流层流占比更高，吹过鳍片的时候能更充分地和鳍片表面接触换热，不会像少叶片风扇那样气流脉动大，换热不均匀导致鳍片局部区域热量堆积。做三维建模的时候，叶片的曲面要做连续性检查，保证曲面G1连续，避免出现曲面棱边导致的气流分离，同时要做动平衡模拟，每一片叶片的重量差控制在0.1g以内，保证高速旋转时的动平衡精度，减少运行振动。安装边界上还要注意接线的出线位置，这款风扇的出线槽设计在外框的侧边，不会和散热鳍片或者机箱内的其他走线产生干涉，出线位置做了圆角防护，避免长期拉扯导致线材外皮破损。在实际应用中，这类风扇除了用在CPU散热上，也可以通过调整安装孔位适配机箱排风位、显卡辅助散热位，甚至小型服务器的散热节点，只要安装尺寸匹配，风压风量参数符合散热需求，就能直接替换使用。设计的时候还要考虑长期运行的可靠性，叶片和轮毂的连接位置做了圆角过渡，避免应力集中，长期旋转受力的时候不会出现叶根断裂的问题，外框的厚度控制在1.5mm，既保证足够的结构强度，也不会过度增加风扇整体重量，给散热模组的安装固定带来额外负担。
