车用UQM功率逆变器三维结构设计

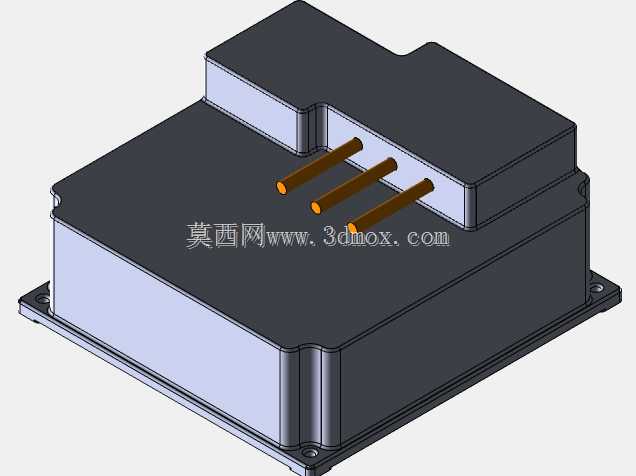

　　这款逆变器的结构设计完全围绕车用动力系统的严苛工况展开，首先要考虑的就是整车布置的空间约束，从模型呈现的结构来看，整体采用带安装法兰的封闭式盒体结构，底部法兰预留的安装孔位完全匹配新能源车型前舱或者动力舱的标准安装点位，安装时不需要额外做转接支架，能直接固定在预设的安装基座上，有效减少整车装配的工序复杂度。盒体的分层结构设计也很有讲究，上层凸起的腔体专门用来放置功率接线端子，三根伸出的铜排端子直接对应三相动力输出，端子的伸出长度和间距都做了冗余设计，既满足大电流载流的爬电距离要求，也能适配不同线径的动力线束连接，避免安装时出现端子干涉或者绝缘距离不足的问题。

　　从实际应用场景来说，这类逆变器主要承担新能源车辆动力系统的直流-交流转换功能，把动力电池输出的高压直流电转换成可调频调压的三相交流电，直接驱动永磁同步驱动电机运转，同时还要在车辆制动能量回收阶段，把电机发出的交流电整流成直流电回充到电池包，是整车动力电控系统里的核心功率变换部件。设计时首先要平衡的就是防护性能和散热需求，盒体采用上下扣合的密封结构，结合面预留的密封槽可以填充硅橡胶密封圈，满足车载部件的IP67防护等级要求，能抵御行车过程中的泥水、灰尘侵袭，同时侧壁的加厚结构既可以作为结构加强筋提升整体抗振性能，也能充当散热肋片的基底，内部功率模块工作产生的热量可以直接通过壳体侧壁传导到外部，不需要额外加装复杂的液冷管路也能满足持续功率输出的散热要求。

　　在结构细节处理上，边角位置全部做了圆角过渡，一方面是避免高压工况下的尖端放电问题，另一方面也能降低整车行驶振动过程中的应力集中，防止长期交变载荷下出现壳体开裂的问题。接线端子所在的凸起腔体和主功率腔体做了物理分隔，即使接线位置出现凝露或者积灰，也不会直接影响内部核心的功率板、驱动板器件，提升了部件的长期运行可靠性。安装法兰的位置做了局部加厚处理，安装孔内嵌金属衬套的设计预留空间，避免长期紧固压力下塑料或者压铸壳体出现蠕变松动，保证整车全生命周期内的安装牢固度。

　　做这类部件的三维建模时，首先要锁定的就是安装边界尺寸，底部法兰的孔位间距、安装面到端子顶端的高度、盒体主体的长宽尺寸都要和整车布置的预留空间完全匹配，不能出现和周边部件的运动干涉。端子的位置设计也要考虑整车线束的走向，三根铜排的排列顺序和整车高压线束的相序定义保持一致，减少线束交叉弯折的情况，降低线束装配的应力。另外壳体的壁厚设计也做了梯度处理，安装位、密封结合面的壁厚更厚，非受力面的壁厚适当减薄，在保证结构强度的前提下尽可能降低部件自重，符合车载部件轻量化的设计要求。

　　从功能实现的结构支撑来看，内部腔体的分层凸台可以分别固定功率驱动板、控制板、电流传感器等核心器件，不同功能的板卡之间预留足够的绝缘间隙，同时固定柱的位置都避开了板卡上的发热器件和核心芯片，不会影响器件本身的散热。主腔体和接线腔体之间的过线孔预留了密封胶圈的安装位置，高压线束穿过之后可以做完全密封，保证整个腔体的防护性能。这类结构设计完全是围绕车载工况的实际需求打磨的，没有多余的装饰性结构，每一处几何特征都对应实际的功能要求，不管是做整车动力系统的布置匹配，还是做逆变器本身的结构迭代，这个三维模型都能提供准确的结构参考，能直接导入整车装配环境做干涉检查，也可以基于这个结构做散热仿真、振动模态仿真的前处理模型，减少前期结构设计的重复建模工作量。
