屋顶墙壁锚固承载力测试工装结构

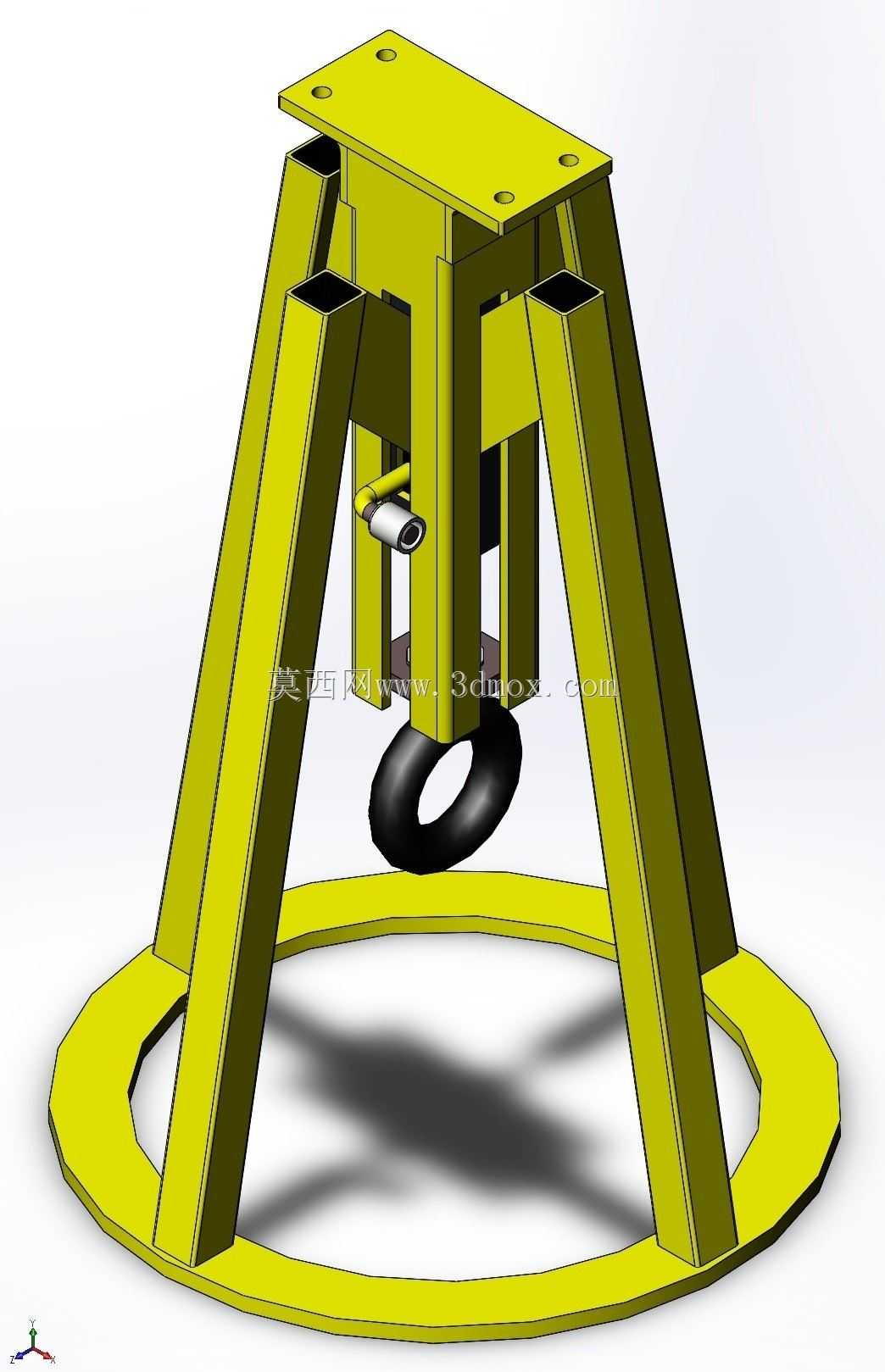

　　在建筑施工验收、既有建筑改造加固的现场作业环节，锚固件的锚固承载力是否达标，直接关系到后续附着设备、管线、装饰构件甚至重型吊装作业的安全，这套锚定测试设备就是针对屋顶、混凝土墙壁场景下锚栓、植筋等锚固节点的拉拔承载力验证而设计的专用工装。从结构布局来看，设备采用四斜撑支撑的框架式结构，底部设置环形落地支撑圈，作业时环形圈直接贴合在待测锚点周边的结构基面，将测试加载时的反力均匀分散到基面的环形区域，避免局部压强过大对建筑结构面层造成压损，同时四组斜向方管支撑从顶部安装板向下向外延伸至环形底圈，形成稳定的棱台形受力框架，相比三腿支撑结构，四斜撑布局的抗偏载能力更强，即便现场锚点位置存在小幅偏差，加载时框架也不会出现侧倾失稳的问题。

　　顶部安装板预留了多组螺栓安装孔，可适配不同规格的手动液压拉拔缸、电动加载组件的安装固定，无需额外加工转接板就能兼容主流的拉拔检测加载单元；框架内部预留的中空空间，刚好容纳加载缸、拉力传感器以及连接挂钩的传力组件，底部的高强度起重吊钩直接与待测锚点的连接工装对接，加载时拉力沿吊钩、加载组件、顶部安装板、斜撑、底圈的路径传递，形成自平衡的受力体系，不需要额外搭建配重或者反力架，大幅降低现场检测的准备工作量。设计阶段针对不同测试场景的边界做了适配优化：针对屋顶平面测试场景，环形底圈的平面度控制在0.5mm/m以内，贴合混凝土屋面时不会出现局部翘空，支撑反力分布均匀；针对墙壁立面测试场景，可通过顶部安装板的预留孔加装侧向支撑顶块，

　　将框架水平抵靠在墙面上，底圈贴合墙面周边区域，同样能形成稳定的自平衡反力结构，不需要在墙面额外打辅助固定孔，避免对墙体造成额外损伤。尺寸边界上，环形底圈的外径控制在800mm，既保证反力分散的作用半径足够，不会因为反力点距离锚点过近影响测试精度，又能适配多数现场狭窄的作业空间，比如屋顶的设备间隙、墙面的门窗周边区域都能顺利放置；整体框架高度控制在650mm，内部净空高度达到450mm，足够容纳100kN量程的拉拔油缸以及传感器组件，同时整体重量控制在合理范围，两名现场检测人员就能完成搬运、架设，不需要借助吊装设备。结构细节上，所有支撑构件均采用标准方管焊接成型，焊接位置做了坡口处理保证焊透，焊后整体去应力处理，

　　避免长期加载后框架出现焊接变形影响测试精度；吊钩采用锻造起重吊钩，与内部的传力轴采用铰接连接，可自适应小角度的偏载，避免加载时出现附加弯矩影响拉力传感器的检测数值；斜撑与底圈、顶部安装板的连接位置均设置了加强筋板，抵抗加载时的局部应力集中，防止连接位置出现开裂变形。实际作业时，先将设备整体吊运至待测锚点上方，调整位置让吊钩中心与锚点中心对中，将挂钩与锚点的连接拉杆锁紧，即可启动加载单元按照规范要求分级加载，整个加载过程中框架的变形量控制在1mm以内，保证拉力始终沿锚点轴向传递，不会因为框架变形导致拉力方向偏移，确保检测数据的准确性。相比传统的三脚架式拉拔测试架，这套环形底四斜撑结构的支撑稳定性更高，对现场基面的适应性更强，不管是平整度一般的毛坯屋面，还是存在小幅坡度的斜屋顶，都能通过微调底圈的垫置保证框架水平，适配更多复杂的现场检测场景。
