木工设备吸附式主轴动力单元结构

在定制家具、实木工艺件加工的生产场景里，这类带吸附功能的主轴单元，主要承担小型木工铣床、台式修边机的切削动力输出，区别于常规需要外置夹具固定工件的加工方案，它自带的吸附结构可以在主轴运转时，通过端面负压将待加工的薄木板、密度板工件牢牢吸附在加工工位，省去了频繁装夹压板的操作步骤，尤其适合小尺寸木构件的连续铣型、开槽、修边作业，能大幅降低小件加工的辅助工时。

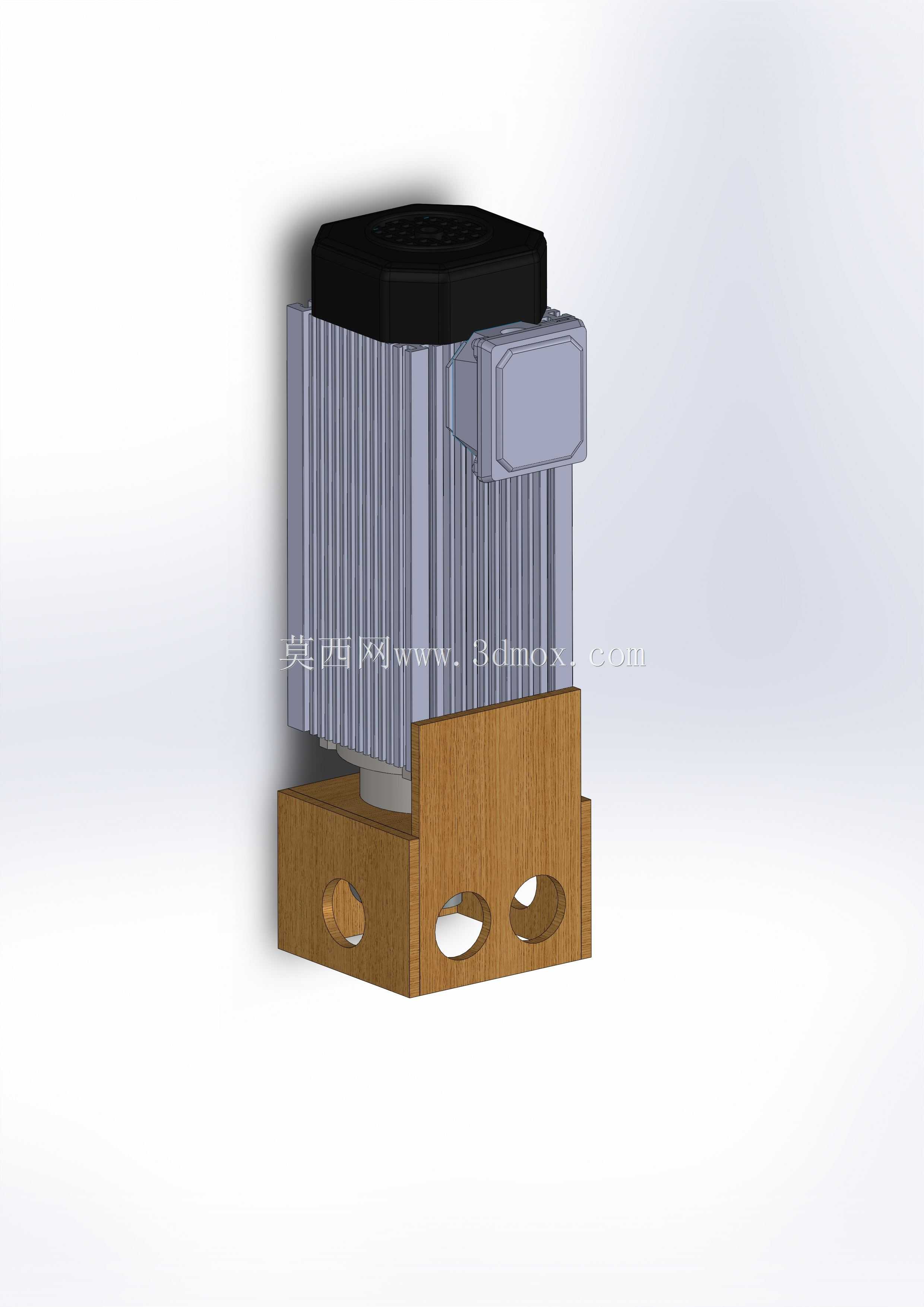

从结构设计逻辑来看，上部的动力段采用轴向散热鳍片的壳体结构，鳍片沿电机轴向平行排布，在主轴高速运转时，自带的尾部风叶产生的气流可以顺着鳍片间隙快速带走绕组热量，不需要额外加装水冷管路，整体结构更紧凑，适合小型台式木工设备的安装空间限制。动力段侧面预留的接线盒采用下沉式安装设计，接线口朝向侧下方，能避免木工加工场景中飞溅的木屑、粉尘堆积在接线部位，降低线路短路的故障概率，接线盒的防护盖做了卡扣式快拆结构，日常检修更换线路不需要完全拆解主轴壳体。

下部的安装基座采用块状承托结构，基座与上部电机壳体的配合面做了定位止口，装配时止口可以保证电机轴与安装基准面的垂直度，避免长期运转后主轴出现偏摆，影响加工面的平整度。基座上开设的三个安装孔采用沉孔设计，其中两个孔沿主轴轴向排布，第三个孔垂直于轴向布置，安装时可以根据设备的机架结构选择穿装螺栓的方向，既可以正面锁紧固定在立式安装板上，也可以侧面锁紧固定在卧式机架上，适配不同机型的安装需求。基座底部的吸附腔与主轴中心的通孔连通，当主轴配套的负压装置启动时，吸附腔端面可以形成均匀的负压区，针对厚度在5mm到20mm之间的木质板材，能提供足够的吸附力，避免铣削过程中工件移位。

实际选型适配时需要注意，该主轴单元的安装边界要预留足够的散热空间，鳍片周边至少保留30mm的通风间隙，不能被设备的其他钣金件完全包裹，否则会影响散热效率，导致电机长时间高负载运转时出现过热保护。安装基座的贴合面需要保证平面度公差在0.05mm以内，如果机架安装面存在焊接变形或者加工凹凸，会导致基座锁紧后出现应力变形，连带主轴轴心偏斜，加工时会出现刀纹不均、刀具抖动崩刃的问题。吸附腔的端面需要配套粘贴一层薄的橡胶密封垫，密封垫的开孔要和吸附腔完全对齐，避免出现负压泄漏，导致吸附力不足，加工密度板这类表面存在细微孔隙的材料时，可以适当提高负压源的风压，抵消材料孔隙带来的泄漏损失。

在功能特性上，这类主轴的额定转速区间适配木工硬质合金铣刀的切削线速度要求，运转时的动平衡等级满足小型木工设备的加工精度需求，加工实木板材时可以获得光滑的铣削表面，不需要后续额外的打磨工序。整体结构没有多余的外置管路和复杂的传动部件，日常维护只需要定期清理散热鳍片缝隙里堆积的木屑，检查安装螺栓的锁紧力矩即可，不需要频繁加注润滑脂，维护成本较低，非常适合小型木工加工作坊、定制家具生产线上的辅助加工工位使用。设计时特意将电机壳体与安装基座采用分体式装配结构，后期如果电机部分出现故障，可以单独拆解上部动力段进行维修更换，不需要整体更换整个主轴单元，能降低设备的后期运维成本。基座的材质采用耐磨减震的合金材质，既能承受主轴高速运转时的轻微振动，也能长期耐受木工车间的粉尘、潮湿环境，不会轻易出现锈蚀或者磨损变形的问题，保证长期使用的安装精度稳定性。
