金手镯表面纹理加工专用CNC设备结构

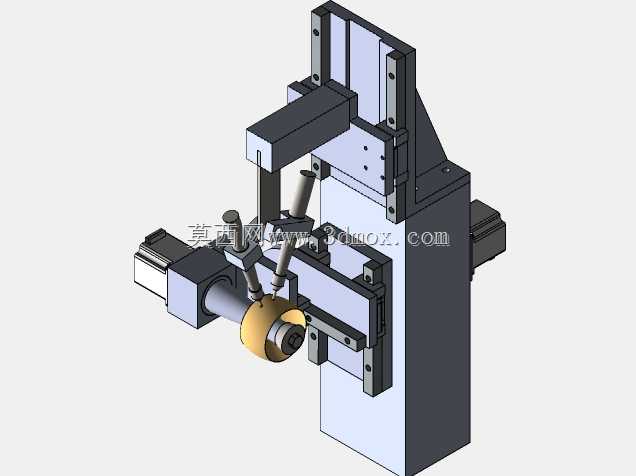

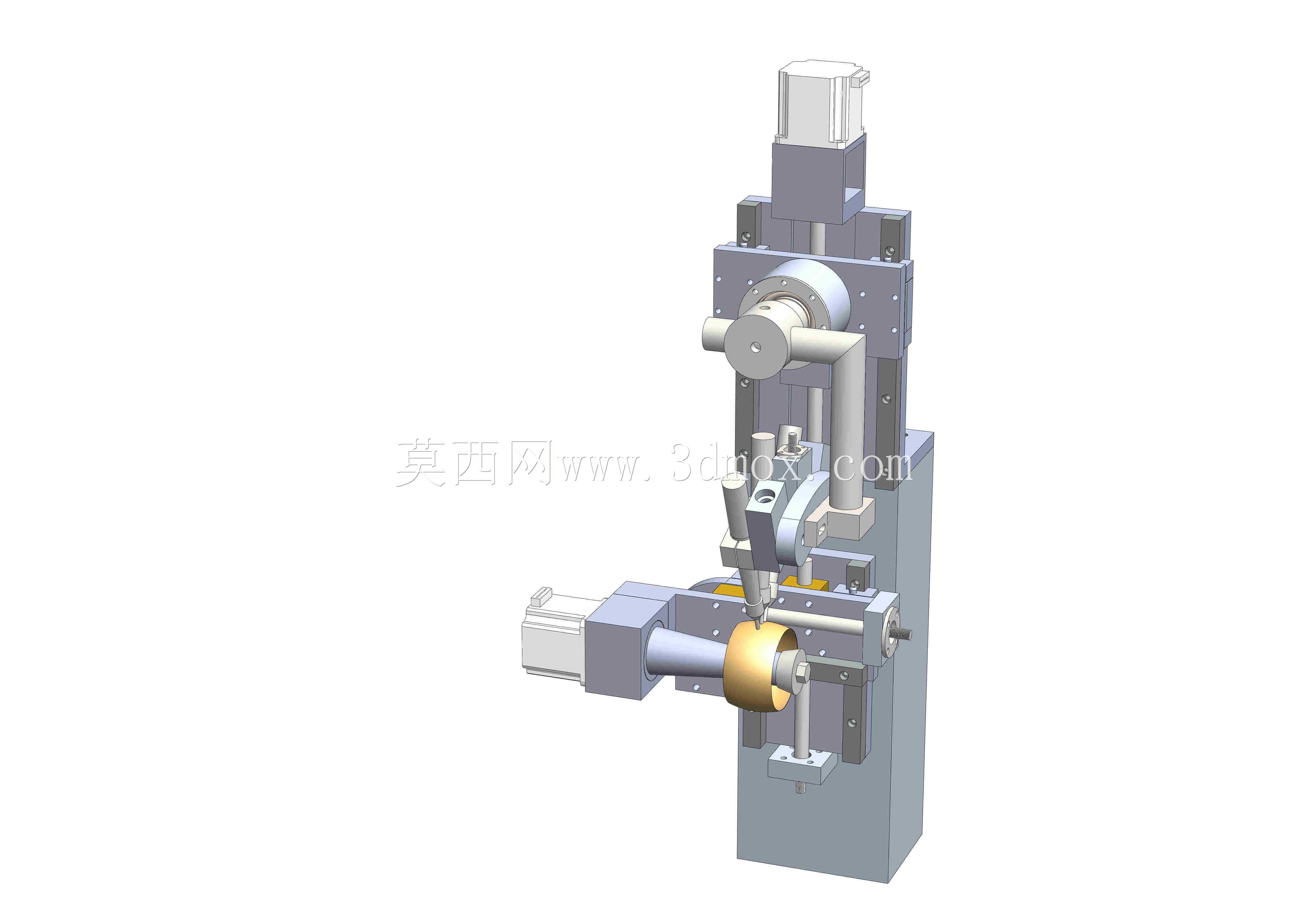

　　这款设备针对贵金属首饰加工场景开发，核心用于金手镯外圆表面的背景纹理、艺术纹路的精密切削加工，适配黄金、K金等软质贵金属材质的薄壁环形工件加工需求，解决传统手工錾刻纹理一致性差、加工效率低、对操作工技艺依赖度高的行业痛点，可批量完成同款式手镯的表面纹理加工，纹路深度均匀、边缘无毛刺，能满足首饰量产环节的表面装饰加工要求。从结构布局来看，设备采用立式排布的紧凑结构，整体安装占地尺寸控制在较小范围，适配首饰加工车间小面积工位的摆放需求，底部为一体式铸造基座，预留四个地脚安装孔位，可直接固定在标准工作台面上，无需额外做大型设备基础，安装调平仅需配合水平仪调整四个地脚的支撑高度即可，基座内部预留电气元件与驱动模块的安装腔，

　　走线全部从基座内部的穿线孔排布，避免加工过程中金属切屑刮擦线缆造成损坏。工件装夹部分采用横向布置的主轴结构，主轴端配备专用的弹性涨套夹具，可适配不同内径规格的金手镯装夹，装夹时涨套从手镯内孔撑紧工件，夹持力可通过气压调节，避免夹持力过大造成薄壁金手镯变形，同时保证加工过程中工件无径向跳动，夹具的旋转轴配备高精度伺服电机驱动，可实现整周无级分度，配合加工头完成整圈纹理的连续加工，分度精度可满足细密纹路的加工位置要求。加工执行单元采用立式滑台搭载的结构，Z向滑台固定在立柱导轨上，可实现加工头的上下进给，X向滑台搭载在Z向滑台的滑座上，可实现加工头的横向进给，两个方向的进给均采用精密滚珠丝杠搭配直线导轨传动，

　　重复定位精度满足微米级的切削进给要求，加工头端配备高速电主轴，可装夹微型雕刻铣刀、抛光磨头等不同加工刀具，针对不同的纹理工艺需求更换对应刀具即可，电主轴的转速可根据加工材质与刀具类型调整，加工黄金材质时采用适配的高转速低进给参数，可避免工件表面粘刀，保证纹路的光洁度。设备的结构设计充分考虑首饰加工的实际工况，整体外露的运动部件均配备可伸缩的不锈钢防护罩，防止加工产生的细小金屑进入导轨、丝杠的传动间隙，造成传动件磨损，同时方便加工后收集散落的贵金属切屑，减少材料损耗。在加工逻辑上，设备可通过预设的加工程序，控制夹具旋转轴与两个进给轴的联动，完成不同样式的背景纹理加工，包括规则的网纹、放射纹、磨砂面等不同效果，

　　换款仅需调用对应程序并更换适配刀具即可，无需对机械结构做大幅调整。从安装边界来看，设备的最大加工行程可覆盖常规尺寸的成人金手镯加工范围，加工头的伸出长度可满足手镯外圆全宽度的加工覆盖，设备的操作侧预留足够的工件上下料空间，操作人员站在设备正面即可完成工件装夹、刀具更换、程序调试等操作，无需额外预留侧面操作空间。设备的驱动模块全部布置在基座与立柱的非操作侧，避免操作过程中人员误触运动部件，同时整体结构没有突出的尖锐边角，符合车间生产的安全要求。针对贵金属加工的特殊需求，设备的所有与切屑接触的部位都采用光滑的表面处理，无死角缝隙，方便加工后清理收集所有切屑，避免贵金属材料的损耗，夹具部分的涨套采用不与黄金发生粘连的材质制作，长期使用不会出现工件粘黏夹具的问题，减少上下料的辅助时间。
