数控机床FT5型第五轴传动结构设计

这套FT5型第五轴结构，主要面向黄金首饰类精密数控机床的多轴加工场景，针对小型精密零件的多面联动加工需求开发，区别于常规大规格五轴转台，整体结构更紧凑，适配小型加工设备的安装空间限制。从实际加工场景来看，黄金类精密零件加工往往需要在一次装夹下完成多面刻蚀、成型加工，避免多次装夹带来的定位误差，这套第五轴结构正是为解决这类小行程、高精度回转加工需求设计，可搭载在小型CNC机床的工作台面上，拓展原有设备的加工维度，实现工件的多角度回转进给，配合主轴完成复杂曲面、多方位结构的连续加工。

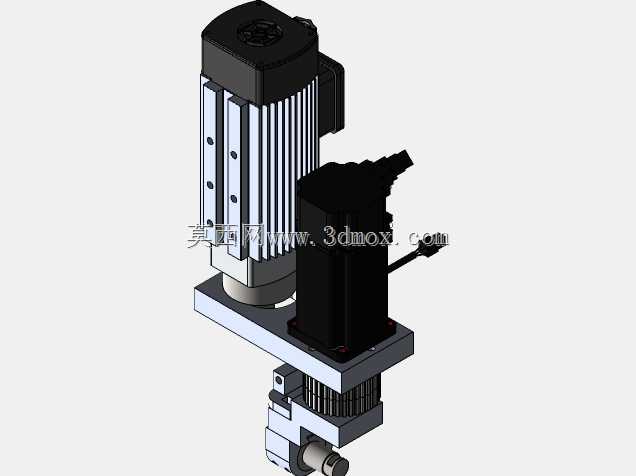

从结构设计思路来看，整套机构采用双电机驱动布局，左侧驱动单元搭配同步带轮传动组，负责主轴的回转动力输出，右侧驱动单元则配合末端的微调执行机构，实现回转角度的精密补偿与锁紧定位，两套传动路径相互独立又协同配合，既保证回转进给的动力输出足够平稳，又能通过末端的微调结构消除传动间隙，提升回转定位的重复精度。安装基准面设置在中部的一体式安装平板上，平板上预留了对应规格的安装孔位，可直接与机床工作台的T型槽或基准孔位配合定位，安装时无需额外制作复杂转接板，降低现场安装调试的工作量。

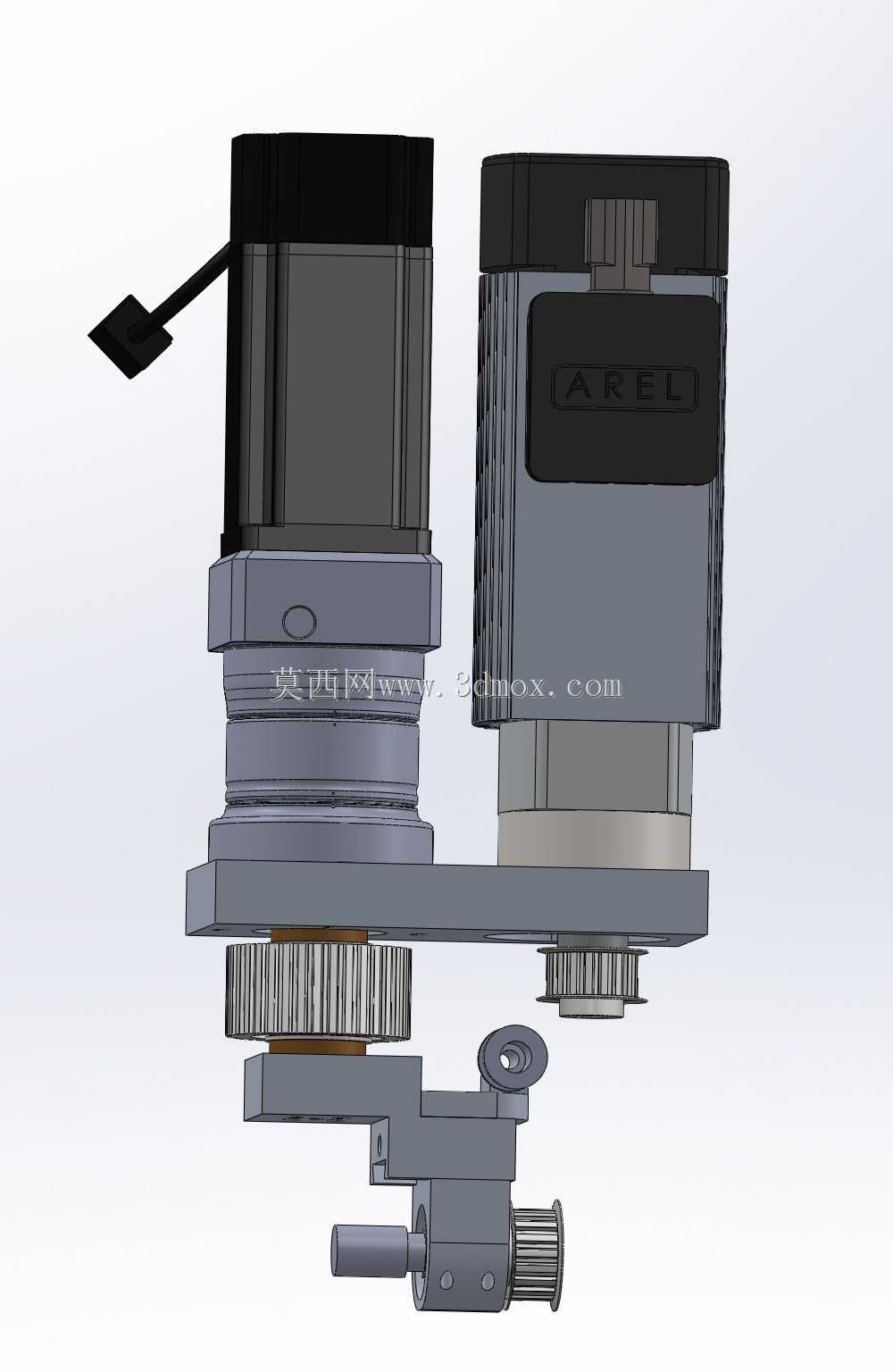

传动部分采用同步带轮与齿轮组结合的传动方案，输入端的同步带轮可缓冲电机启停带来的冲击，避免刚性传动对电机轴造成损伤，末端的齿轮传动组则将动力传递到回转工作端，齿轮啮合间隙可通过侧方的偏心调节机构进行微调，长期使用出现磨损后也可通过调整间隙补偿精度损失，无需直接更换传动零件，降低后期维护成本。末端的执行机构集成了气路接口预留位，可搭配气动锁紧装置，在回转到位后实现刚性锁紧，避免加工过程中切削力导致的回转偏移，保证加工过程的稳定性。

从安装边界尺寸来看，整套结构的横向安装跨度控制在小型机床工作台的常用行程范围内，竖直方向的高度不会超出小型机床的Z轴安全行程，安装后不会与机床主轴、防护钣金发生运动干涉。驱动电机采用侧装布局，电机本体向安装平板上方延伸，不会占用工作台下方的排屑空间，适配小型机床紧凑的内部空间布局。走线位置预留了专用的走线槽与固定点，电机动力线、编码器线可沿安装平板侧边规整固定，避免设备运动过程中线缆被拉扯、剐蹭，提升设备运行的可靠性。

实际使用过程中，这套第五轴结构可适配小型精密零件的批量加工场景，比如黄金首饰的复杂纹路加工、小型精密五金件的多面钻孔铣削，回转进给速度可根据加工需求匹配对应的驱动参数，既可以满足低速大扭矩的重切削场景，也能实现高速回转的分度定位需求。结构上的所有外露传动部件都预留了防护安装位，后期可加装钣金防护罩，避免加工过程中的切屑、切削液进入传动机构内部，延长传动零件的使用寿命。整套结构的零部件大多采用标准化的传动件与紧固件，后期维护更换时可直接采购标准件替换，降低备件储备成本。
