木制品加工用简易真空压力机结构

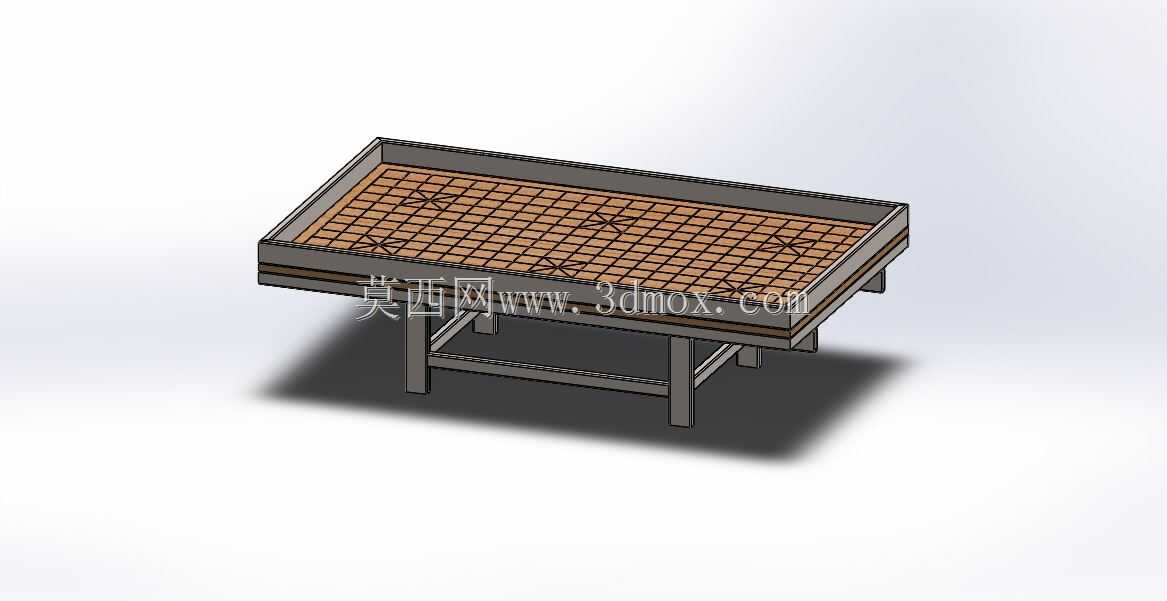

　　在木作定制加工的中小作坊场景里，这类简易真空压力设备的使用频率远高于大型重型压机，它不需要复杂的液压站与高压管路布设，依靠负压形成的均匀施压面，就能完成木门、橱柜门板这类幅面较大工件的压合作业，比如贴皮工序里木皮与基材的贴合、冷压胶拼接后的板件定型，都能通过这类设备完成，相比传统丝杆加压或者重物压合的方式，施压均匀度更高，不会出现板件边角施压不足、中间区域压力过大导致的板材变形问题。从结构设计逻辑来看，整个设备采用框架式桌型结构，底部是四条方管焊接的支撑腿，腿间加焊横向与斜向的连接方管做加强，避免负压作业时框架出现晃动形变，支撑腿的高度适配常规木工作业的操作高度，操作人员站在设备旁就能完成工件铺放、胶层涂布、覆膜密封的全套操作，

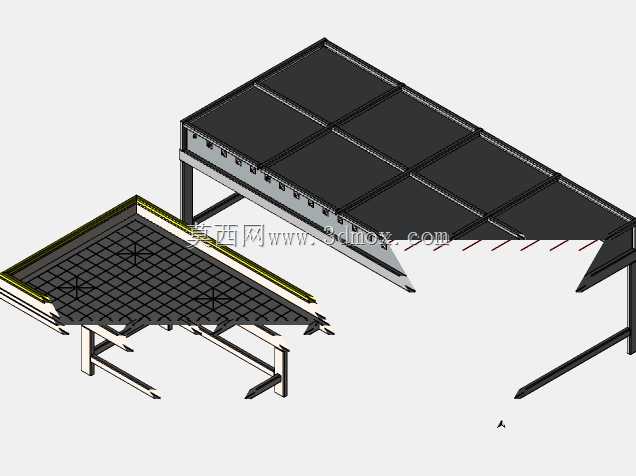

　　不需要额外搭建操作站台。设备上部的核心作业区是一个长方形的槽型工作台，槽体内部铺设网格状的承托格栅，格栅的间隙既可以保证负压气流的均匀流通，又能对放置在上方的板材形成稳定支撑，不会因为负压抽吸导致板材局部凹陷；槽体边缘做了平整的密封面设计，作业时铺放密封胶膜后可以保证整个槽腔的气密性，避免负压泄漏导致压力不足。这类设备的负压发生单元一般配套通用型真空泵，通过管路连接到工作台槽腔的下部接口，管路接口处设置有通断阀门与负压表，方便操作人员实时调整腔体内的负压值，匹配不同胶种、不同厚度板材的压合需求，比如压合0.6mm厚度的薄木皮时，不需要过高的负压值就能保证贴合平整，压合厚度较大的实木拼接板时，则可以适当提升负压值，

　　保证拼接面的紧密贴合。从安装边界来看，这类设备的整体幅面是按照常规室内门的最大尺寸设计的，长度方向可以覆盖2.2米以内的板件加工，宽度方向适配1米以内的幅面，放置时只需要保证地面平整，预留出设备四周0.5米左右的操作空间即可，不需要做专门的设备基础固定，整体重量较轻，后期车间布局调整时也可以通过手动液压叉车完成移位，不需要大型吊装设备配合。在实际使用过程中，这类设备的维护成本极低，日常只需要检查密封胶膜是否有破损、管路接口是否有漏气、格栅表面是否有残留的胶渍杂物即可，不需要像液压压机那样定期更换液压油、检查密封油缸的泄漏情况，非常适合中小批量木作加工的生产场景，既可以满足常规压合作业的工艺要求，又能控制设备的投入成本与后期运维成本。

　　设计这类设备的三维结构时，重点要考量框架的刚性与工作台面的平面度，框架焊接时要保证各连接方管的垂直度，避免长期受力后出现框架倾斜；工作台槽体的焊接要做满焊处理，避免焊缝处出现漏气点，槽体上沿的密封面要做铣平加工，保证密封胶膜压合后的气密性；格栅的排布要均匀，单根格栅条的承重能力要满足最大加工板材的重量要求，避免放置较重板材时出现格栅弯折变形。另外在管路布设时，要将负压接口设置在槽体下部的居中位置，保证抽真空时整个槽腔内的负压分布均匀，避免出现局部区域负压不足导致的压合质量问题，管路走向要避开操作人员的常规操作区域，防止作业过程中磕碰管路导致接口松动漏气。
