化工反应釜用多曲面混合搅拌叶片结构

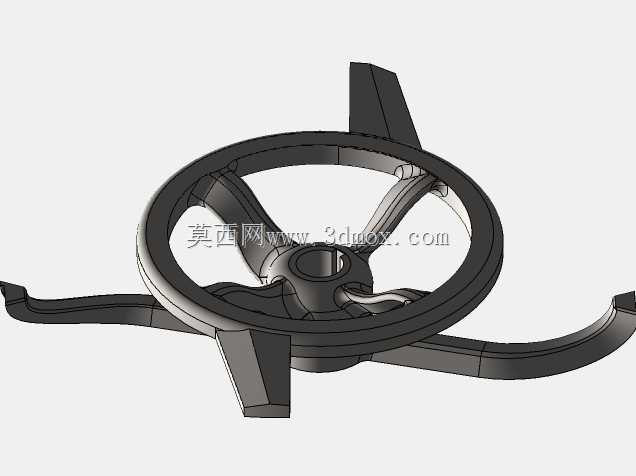

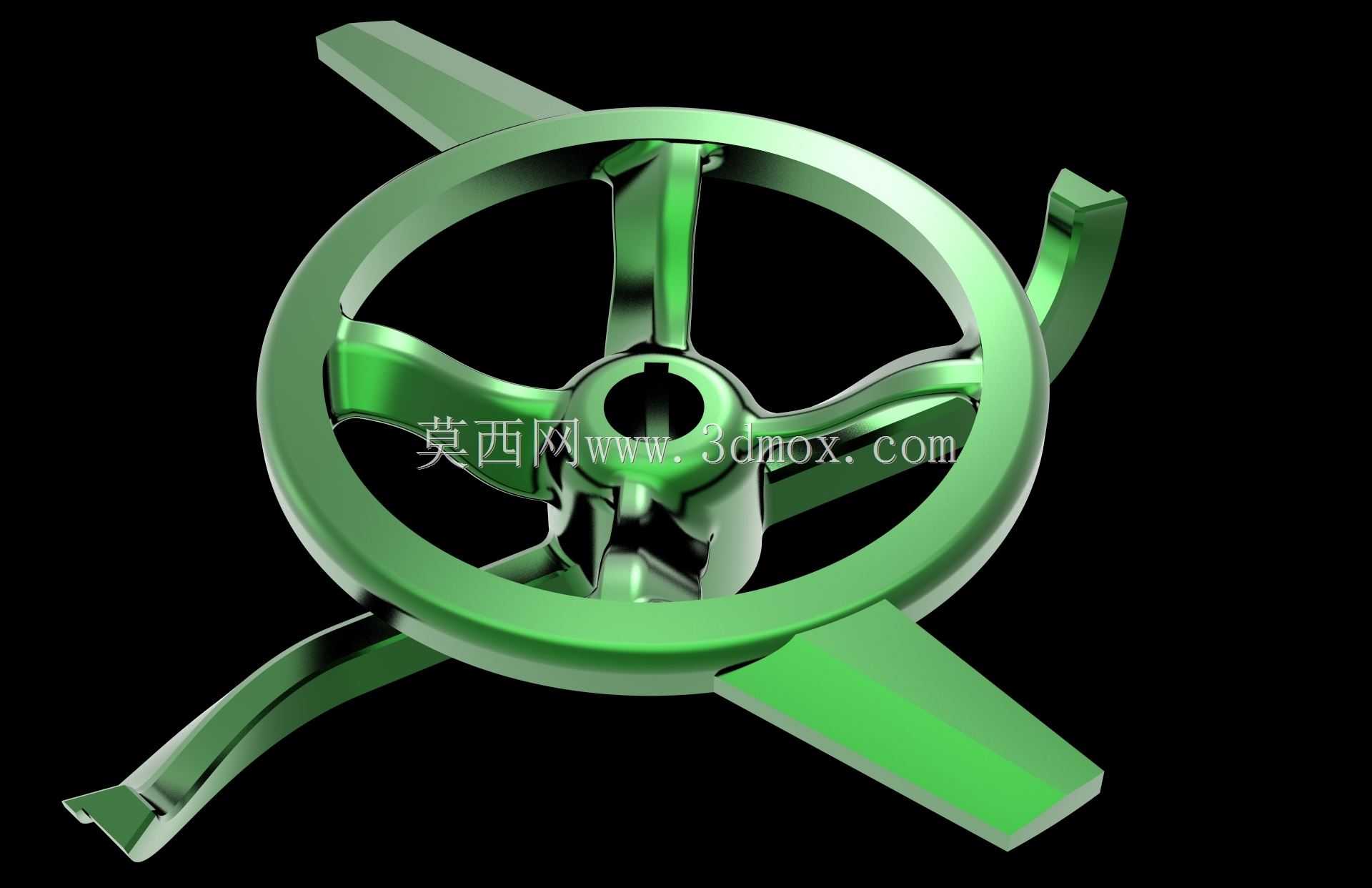

在精细化工、水处理药剂复配、食品均浆等涉及多相介质混合的生产场景中，搅拌叶片的结构形式直接决定了介质混合效率、剪切均匀度以及设备运行的能耗水平，这款多曲面混合叶片正是针对中低粘度流体的湍动混合需求开发的核心搅拌部件。不同于常规平直桨叶仅能形成径向推流的特性，该叶片采用外环圈结合五组空间扭曲叶瓣的结构，中心轮毂处设置标准键槽安装位，可直接适配常规搅拌轴的轴径公差，安装时通过平键传递扭矩，轴端配合锁紧螺母即可完成固定，无需额外定制连接法兰，能兼容多数开式反应釜、搅拌罐的主轴安装尺寸，安装边界预留了足够的叶端与罐壁间隙，避免运行过程中剐蹭罐体内壁或内置的测温、取样探头。从流场设计逻辑来看，每一片叶瓣都采用了变曲率的扭曲曲面，从轮毂根部向外延伸的过程中，叶瓣的倾角连续变化，靠近轮毂的区域曲面倾角较大，可在转动时将中心区域的介质向下压送，避免中心区域形成搅拌死区；叶瓣中段曲面过渡平缓，主要承担径向流的推送作用，将介质向罐壁方向输送；叶瓣末端延伸出外凸的平直段，且末端做了切角处理，转动时可在叶端形成局部高剪切区，打碎混合过程中产生的团聚颗粒，同时外环圈的设置将五组叶瓣连接为整体结构，一方面提升了叶片整体的结构刚性，避免长叶瓣在高转速下出现共振形变，另一方面外环圈可在转动时形成稳定的周向流场，让罐内上下层介质形成完整的循环回路，减少介质在罐壁处的滞留。实际应用中，该叶片适配的介质粘度范围覆盖1到1000厘泊，既可以用于酸碱溶液的均匀混合、絮凝剂的溶解搅拌，也可用于低粘度涂料、食品浆料的分散混合，相比常规的平直桨叶，同等转速下其混合均匀时间可缩短30%左右，且运行时的轴向力分布更均衡，能降低搅拌轴的径向跳动幅度，延长轴承与密封件的使用寿命。建模过程中针对叶瓣的曲面过渡做了连续曲率校验，所有曲面连接处均做了圆角过渡，避免应力集中，叶片的壁厚根据不同材质的强度特性做了等强度设计，采用金属材质加工时可通过铸造后铣削曲面成型，采用工程塑料加工时可直接通过注塑一体成型，不同加工工艺下的尺寸公差均可控制在合理范围内，满足动平衡测试要求，无需额外做大量的去重调整。在安装匹配上，中心键槽的尺寸遵循通用机械传动的标准公差，可适配不同直径的搅拌轴，叶片的整体外径可根据搅拌罐的内径做等比例缩放，缩放过程中保持叶瓣的曲率比例、外环圈的宽度比例以及轮毂的相对尺寸不变，即可保证流场特性与原设计一致，不需要重新做流场仿真验证，能大幅缩短定制化设计的周期。针对有耐腐蚀需求的应用场景，该结构的曲面无明显的积液死角，抛光处理后不易挂料，适合用于有洁净要求的医药、食品生产场景，叶片整体无薄壁锐角结构，清洗过程中不会出现积液残留，也能降低介质腐蚀的速率，延长部件的更换周期。
