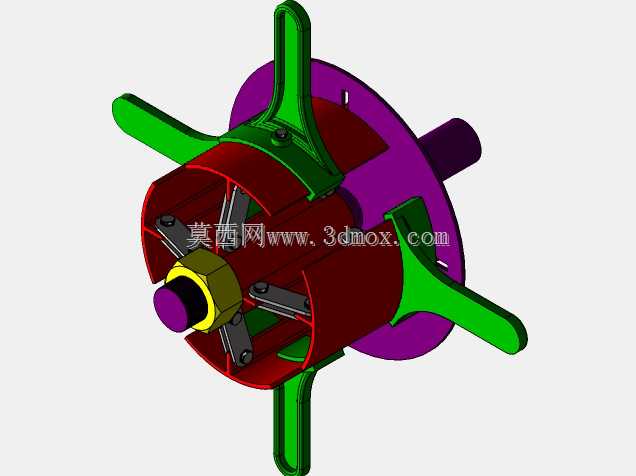

多翼式径向支撑线圈绕制骨架结构

在中小型电磁感应类设备的绕组装配环节，这类带径向支撑翼的线圈架是承载漆包线绕组、保障绕组与铁芯同轴度的核心承载构件，常见于小型永磁发电机、电磁离合器、伺服驱动电机的定子绕组预装工序，也可用于特种电磁阀、磁粉制动器的励磁线圈固定场景。不同于常规直筒式线圈骨架，该结构采用周向均布的四组径向支撑翼设计，支撑翼沿骨架轴向延伸出法兰端面，既可以在绕线工序中作为端部挡边限制漆包线的轴向窜动，又能在整机装配时作为定位基准，与设备端盖的定位槽直接卡合，省去额外的定位压圈零件，减少装配环节的零件数量。从结构设计逻辑来看，骨架主体采用分段式筒身结构，筒身内壁预留有轴向定位凸台，可与铁芯外圆的凹槽配合，避免骨架在铁芯上发生周向转动，防止绕组引线在设备运行振动过程中被扯断；靠近输出端的筒身位置设计有环形凸缘，凸缘上预留的沉头孔可用于固定绕组端部的绝缘端板，同时为接线端子提供安装支撑位。前端的锁紧螺母采用六角带止退边的结构，螺母压紧面与筒身端面之间预留有垫片安装空间，可根据绕组浸漆后的实际厚度调整压紧量，避免压伤漆包线的绝缘层。周向分布的支撑翼采用等强度变截面设计，翼根位置厚度更大，向翼端逐渐收窄，在保障支撑刚度的前提下尽可能减少骨架整体的用料，同时支撑翼之间的镂空区域可以为绕组提供充足的散热空间，避免设备长时间运行时绕组热量积聚导致绝缘层加速老化。在安装边界方面，该线圈架的轴向安装尺寸以支撑翼的外端面为基准，安装时需保证支撑翼端面与设备端盖的贴合面间隙不超过0.1mm，防止运行过程中骨架出现轴向窜动；径向安装尺寸以支撑翼的外圆轮廓为边界，设计配套端盖时需预留不小于2mm的径向间隙，避免支撑翼与端盖内壁发生刮蹭；筒身内孔与铁芯的配合采用H7/h6的间隙配合，既可以保证装配时的顺畅度，又能控制同轴度误差在允许范围内，避免绕组气隙不均导致的电磁噪声增大。实际绕线作业时，漆包线从筒身靠近锁紧螺母的一侧进线，沿筒身周向逐层排布，支撑翼的内侧挡边高度略高于绕组设计最大外径，可防止绕线过程中漆包线从端部滑脱；绕线完成后浸漆烘干工序中，支撑翼之间的镂空结构可以让绝缘漆充分渗透到绕组内层，同时方便多余漆液流出，避免漆液在骨架底部堆积导致的动平衡超标。在与其他零部件的适配性上，该结构的支撑翼上预留有小型穿线缺口，方便绕组的首尾引线从缺口处引出至接线端子位置，无需额外在骨架上开设穿线孔，减少加工工序；后端的紫色法兰盘采用大直径设计，法兰盘端面与支撑翼端面齐平，可作为绕组与设备壳体之间的绝缘隔层，防止绕组与金属壳体直接接触引发绝缘击穿故障。需要注意的是，装配时锁紧螺母的拧紧力矩需要控制在合理范围，力矩过大容易导致筒身变形挤压内孔，造成与铁芯装配卡滞，力矩过小则无法压紧绕组，设备运行时绕组容易出现松动移位。
