餐厨垃圾粉碎处理设备结构设计

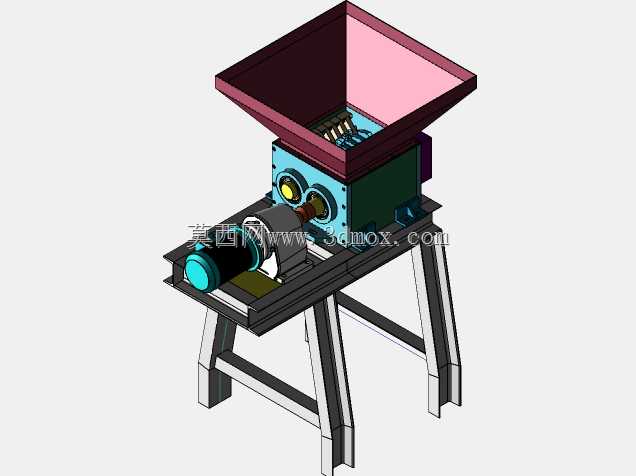

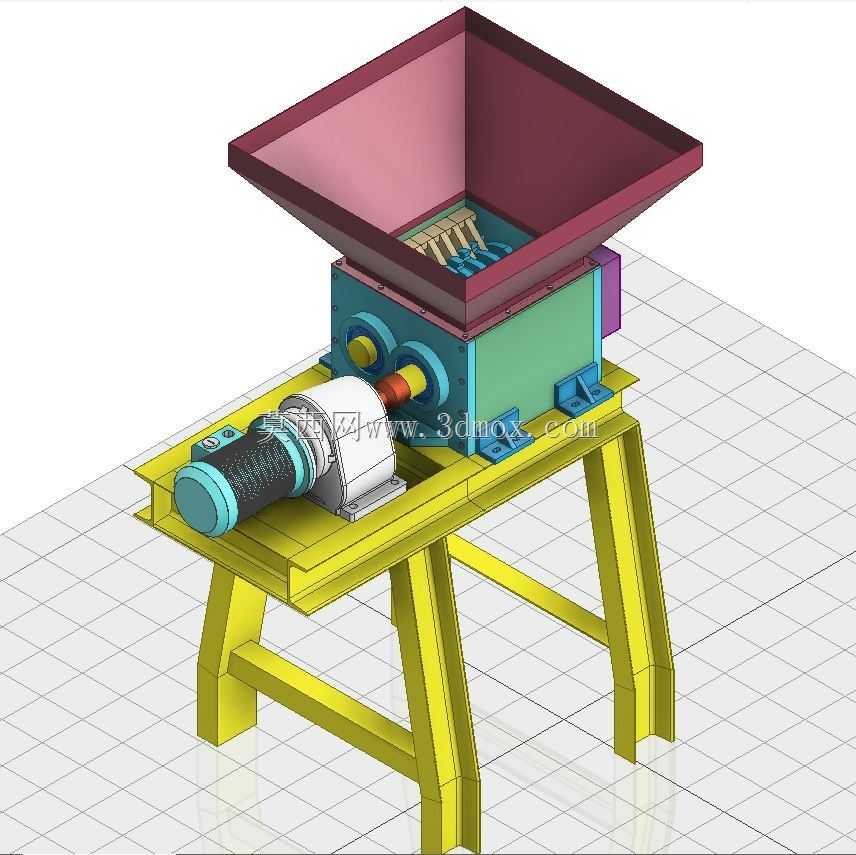

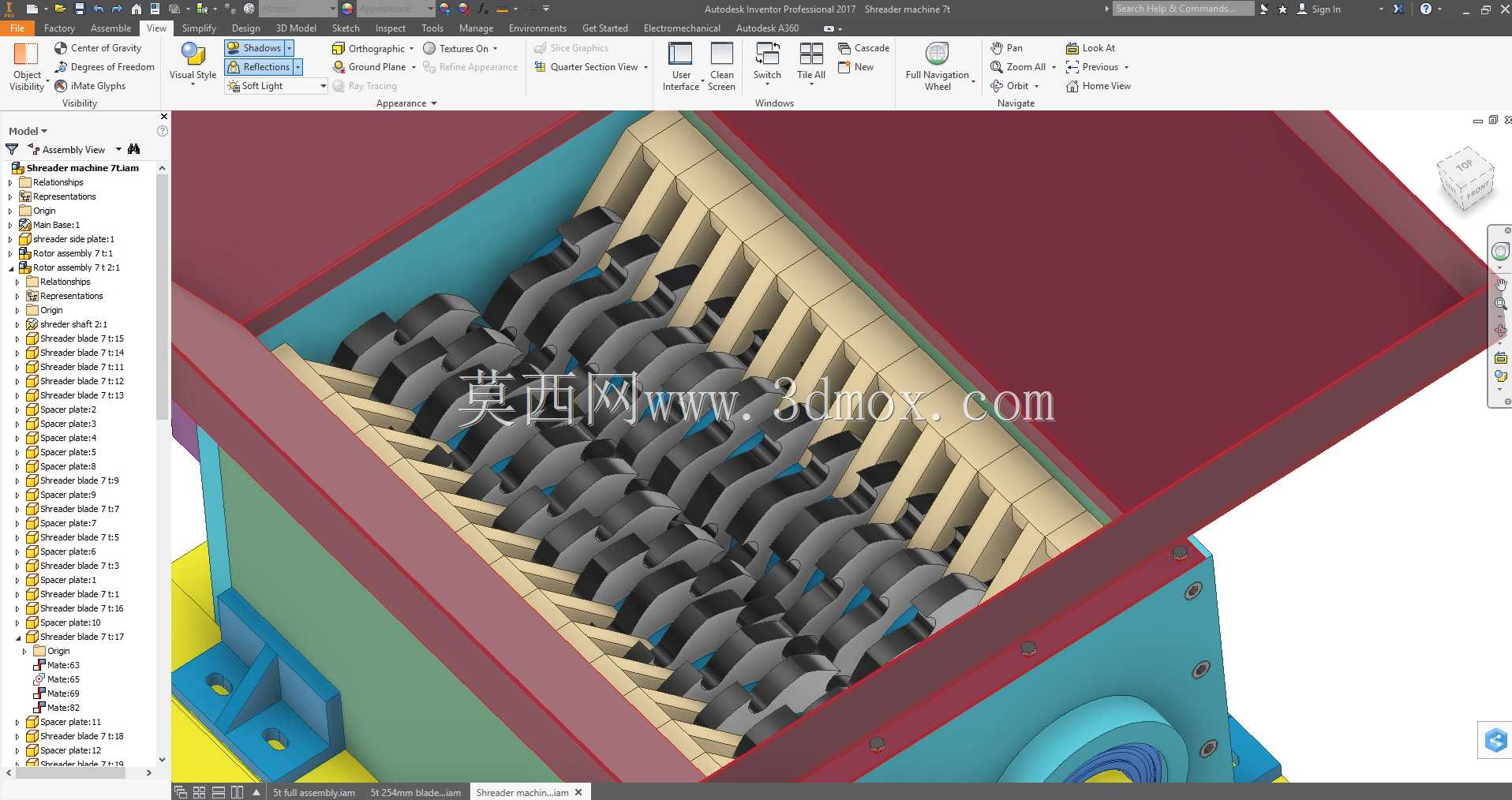

该设备主要面向中小型餐厨垃圾集中处理站点、社区厨余堆肥点位、小型餐饮商户后厨垃圾预处理场景使用，作为自动堆肥产线的前端核心预处理单元，承担厨余垃圾的粗碎匀质作业，可将混杂的剩菜剩饭、瓜果皮核、小型骨渣、废弃食物边角料破碎至均匀粒径，保障后续堆肥发酵工序的物料透气性与降解效率，避免大块物料堵塞输送通道、造成发酵仓内物料腐熟度不均的问题。设备整体采用架台式安装结构，上方设置大敞口方锥形进料斗，斗壁做倾斜导料设计，可引导物料自然滑入下方破碎腔，无需额外设置推料辅助结构，进料斗边缘做外翻折边强化，可适配人工倒料、小型输送带连续上料两种进料方式，适配不同规模站点的作业需求。破碎腔内部采用平行双轴剪切式破碎结构，刀组采用交错排布设计，可通过低速大扭矩的剪切、撕扯作用完成物料破碎，避免高速锤击式破碎带来的浆液飞溅、物料粘结腔壁的问题，适配高含水率、高纤维含量的餐厨垃圾物料特性。动力端采用减速电机直连驱动结构，电机与破碎轴之间通过联轴器直连传动，减少传动环节的动力损耗，设备额定处理能力可达每小时750千克，适配中小型堆肥设备的处理量级，运行转速维持在每分钟50转，低转速运行可有效降低作业噪音，减少设备运行过程中的振动幅度，降低机架的疲劳损耗。设备配套的焊接式型钢机架采用四腿支撑结构，腿部分布做外扩设计，提升设备整体放置稳定性，机架台面预留破碎腔、驱动单元的安装定位孔位，可直接完成各部件的螺栓固定安装，机架支腿底部预留地脚螺栓安装孔，可根据现场安装需求将设备固定在硬化地面上，避免运行过程中出现移位问题。设备整体设计紧凑，占地面积小，无需复杂的配套土建基础，可直接放置在处理车间内完成安装接线即可投入使用，破碎腔侧壁设置可开启检修门，便于日常清理腔体内残留的缠绕纤维、硬质异物，降低日常维护的操作难度，各转动部位均设置密封防护结构，避免高湿度的餐厨垃圾浆液渗入轴承部位造成部件锈蚀，延长设备的连续无故障运行时长。
