液压驱动钢丝圈倾斜承载工装设备

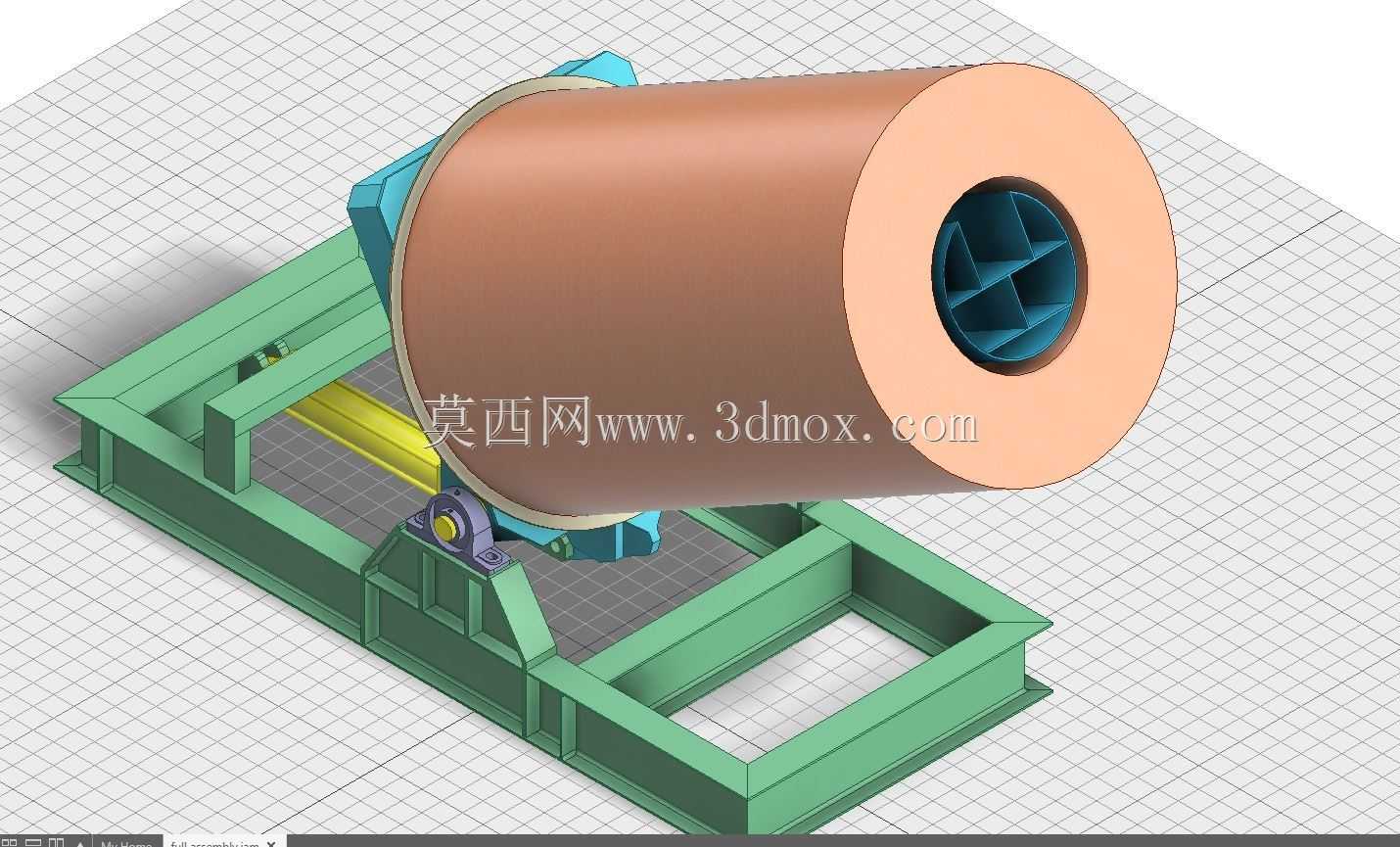

　　设备的核心功能是实现水平放置的钢丝圈盘卷的角度倾斜调整，通过底部布置的液压执行元件提供稳定的推拉力，驱动上部的承载转盘绕两侧的铰接支座做定轴转动，转动角度可以根据上下游工位的对接需求灵活调整，既可以将竖直吊装落位的钢丝圈翻转到水平状态适配放线架的上料要求，也可以将水平收卷完成的盘卷倾斜到合适角度方便吊装转运，整个倾斜过程运行平稳，液压系统自带的节流调速功能可以根据盘卷重量调整动作速度，避免启停冲击造成盘卷移位。在设计思路上，这款设备没有采用复杂的多自由度结构，所有功能都围绕重载倾斜的核心需求展开，上部的承载卷筒采用大直径空心圆筒结构，尺寸匹配对应规格钢丝圈的内径范围，圆筒外侧与方形转盘框架做刚性连接，在金属线材深加工、轮胎制造、钢丝制品生产的车间现场，大重量盘卷状钢丝圈的工位转移、角度调整一直是影响工序流转效率的关键环节，这类盘卷工件自重较大，常规吊装翻转方式不仅对位精度差，还容易因受力不均导致盘卷散圈、磕碰损伤，甚至带来现场作业的安全隐患，这款液压驱动的倾斜承载设备正是针对这类工况开发的专用作业装置。从实际作业场景来看，该设备主要布置在钢丝收卷工位与后续放线、重卷或者包装工位之间的衔接区域，不需要额外搭建复杂的地基预埋件，整体框架采用型钢焊接成型的底架作为承载基础，底架的横向与纵向型钢排布经过受力校核，能够将上部承载的重量均匀传递到车间地面，避免局部压强过大造成地面沉降或者设备形变。

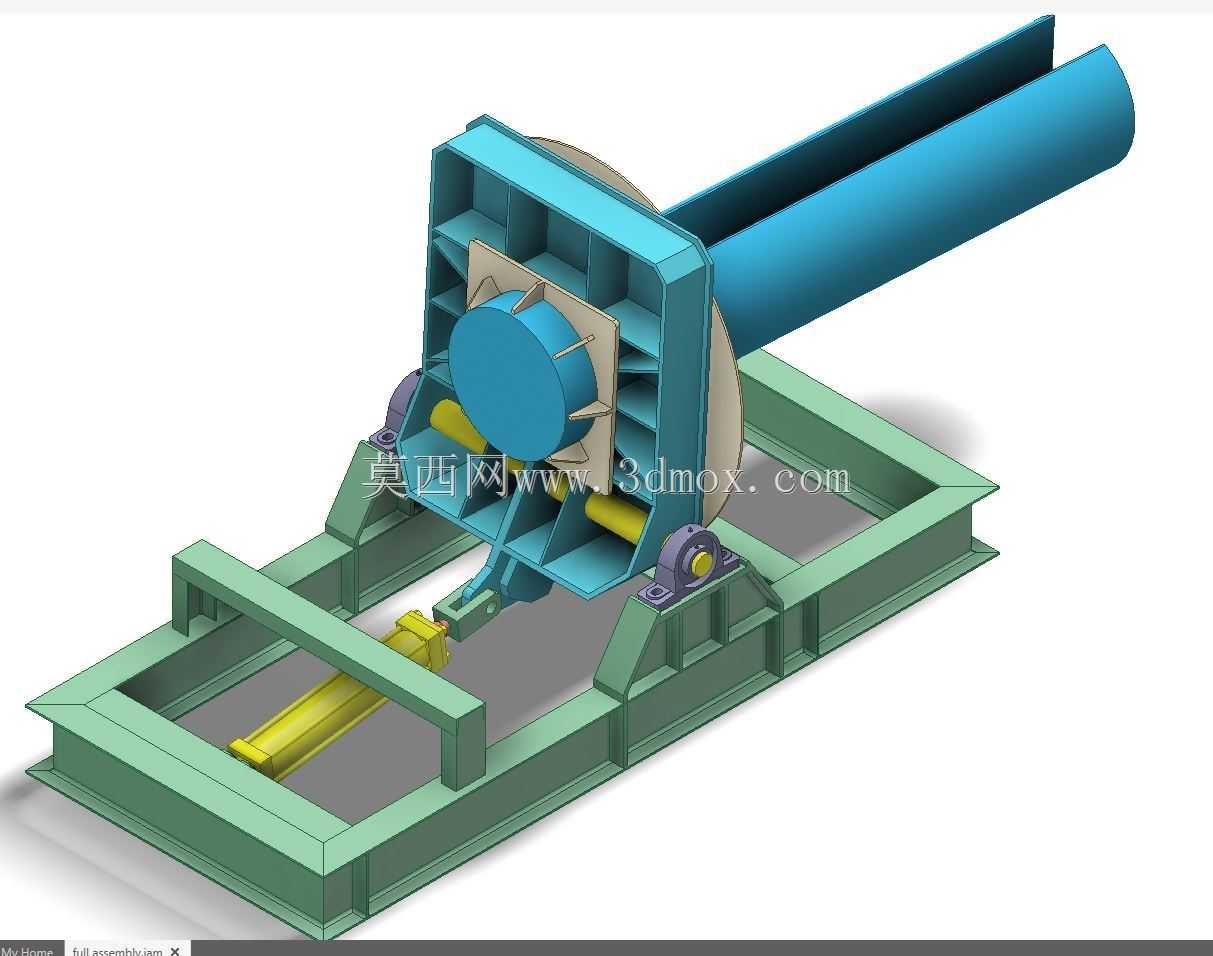

　　转盘框架两侧通过带座轴承铰接在底架的上部支座上，铰接点的位置经过重心核算，确保倾斜过程中设备整体重心始终落在底架的支撑轮廓范围内，不会出现倾翻风险。液压油缸的下铰接点布置在底架中部的加强横梁上，上铰接点连接在转盘框架的下部驱动耳板上，油缸的伸缩行程完全覆盖0到最大倾斜角度的运动范围，不会出现运动死点或者结构干涉。设备的外形尺寸完全适配额定承载的盘卷参数，承载卷筒的长度足够容纳对应宽度的钢丝圈，两侧的转盘框架留出了足够的吊装避让空间，方便车间的行车吊具从上方直接取放盘卷，底架的整体宽度和长度经过优化，既保证支撑稳定性，又不会占用过多的车间通道面积，安装时只需要将底架调平后做简单的地脚固定即可投入使用，不需要对现有车间布局做大幅改造。

　　从结构细节来看，所有的受力焊缝都做了加强处理，铰接位置的轴承座自带润滑注油点，方便日常维护保养，液压管路沿底架的型钢内侧排布，避免作业过程中被吊具或者工件磕碰损坏，转盘框架上还设置了简易的限位挡块，当盘卷落位到卷筒上之后可以限制盘卷的轴向窜动，防止倾斜过程中盘卷滑落。不同于通用的翻转设备，这款装置的所有结构参数都针对钢丝圈盘卷的特性做了适配，承载面的弧度、支撑点的位置都经过反复验证，确保盘卷放置后受力均匀，不会对钢丝圈的外层镀层或者排线造成损伤，在实际生产线上，这类设备可以大幅减少人工辅助对位的工作量，降低吊装作业的风险，同时提升上下游工位的衔接效率，让盘卷类工件的角度调整作业从原本的多人配合吊装操作，

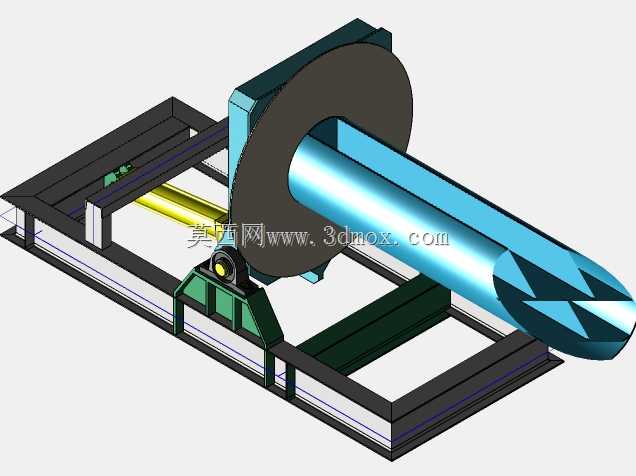

　　变成单人即可操控的标准化作业流程。设备的运动部件都做了相应的安全防护，铰接位置的转动副外侧加装了防护盖板，避免车间内的金属碎屑、灰尘进入轴承配合面造成磨损，液压系统的压力设置匹配额定承载重量，自带过载溢流保护，即使出现误操作放置了超重工件，也不会出现结构损坏或者液压元件爆裂的问题。在三维建模过程中，所有的型钢截面、板材厚度、铰接点位置都按照实际受力计算结果设置，整体装配关系完全还原真实设备的装配逻辑，运动部件的配合间隙也按照机械设计的常规公差要求设置，既可以作为设备生产制造的结构参考，也可以作为生产线布局规划时的工位布置模型使用，帮助设计人员提前核算设备的安装空间、作业范围，验证与上下游设备的对接位置是否合理，避免现场安装时出现尺寸干涉、空间不足的问题。
