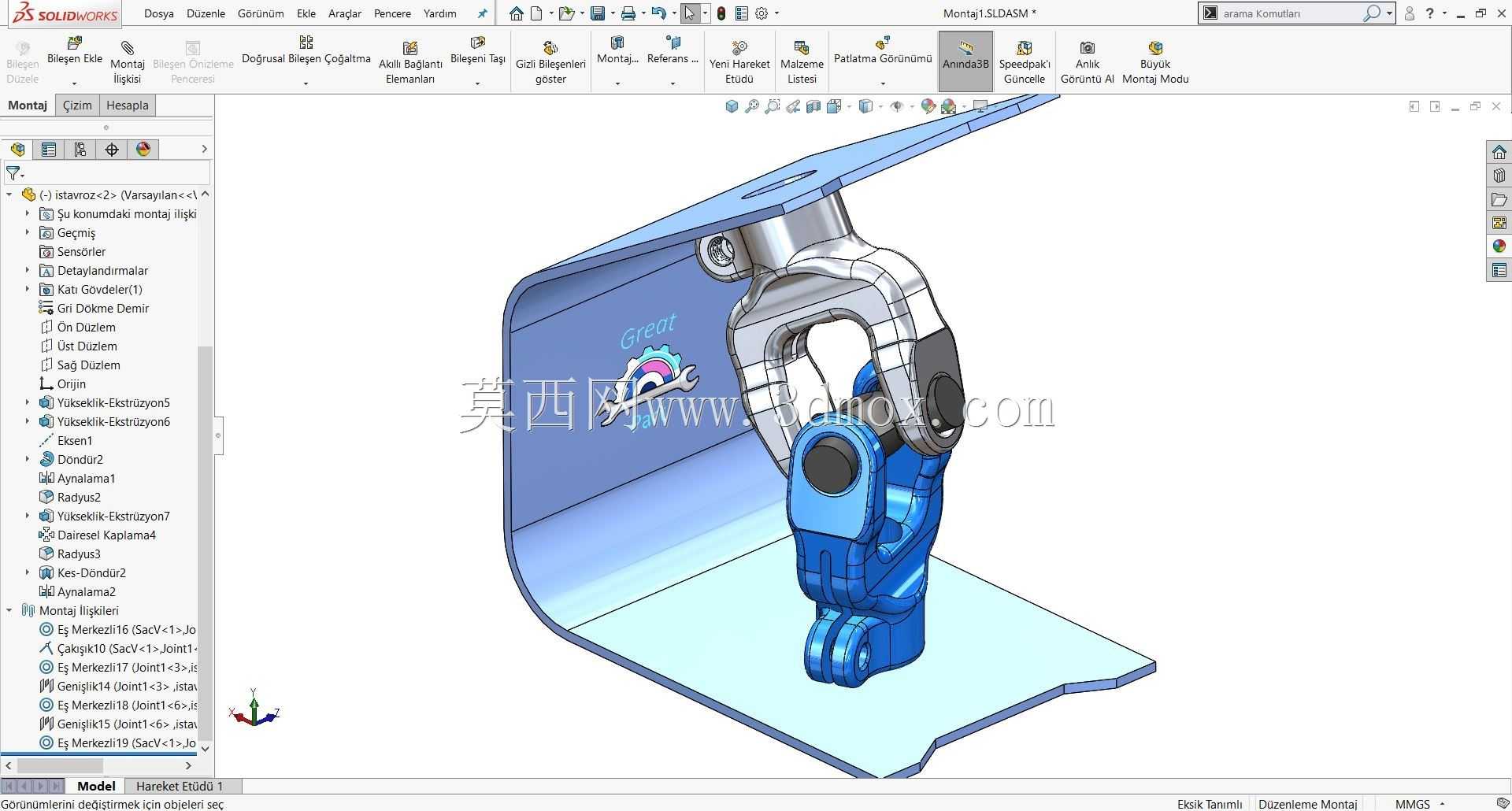

SolidWorks万向节配合件结构设计

在各类需要变角度传递扭矩的机械传动场景中，万向节配合件是核心的铰接传动组件，常见于非同轴传动布局、工作过程中存在轴间夹角动态变化的设备部位，比如多段式传动的输送设备、需要随动转向的传动机构、存在安装角度偏差补偿需求的动力输出单元，这类部件的核心作用是在两轴轴线不重合、存在角度偏移的工况下，依然能够可靠传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承过载、键槽崩裂等故障。

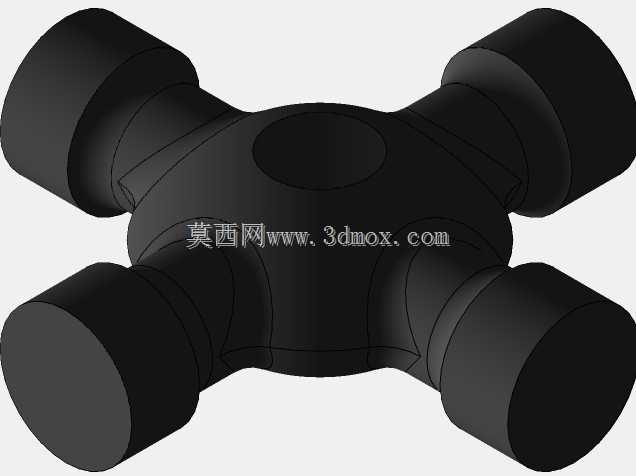

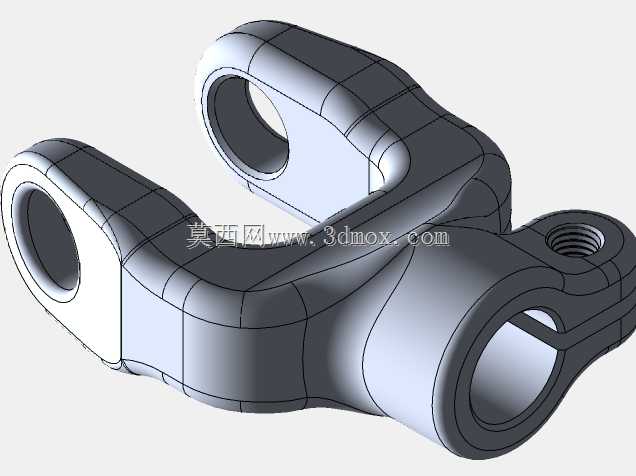

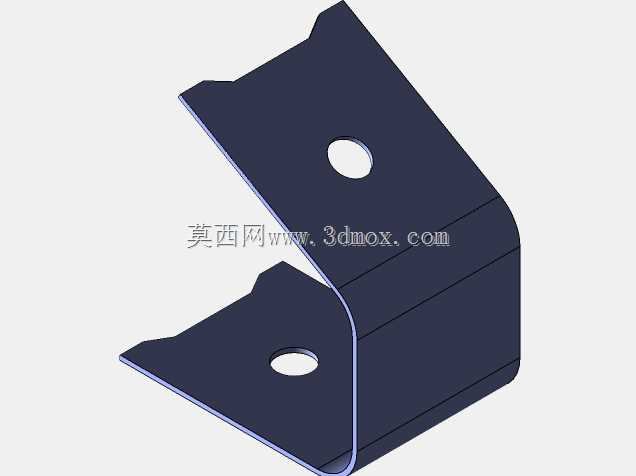

这套万向节配合件的设计，首先围绕铰接自由度的实现展开，核心的十字铰接结构做了分体式的轴头配合设计，两个叉形接头分别对应主动端与从动端的连接接口，每个叉头的两个同轴轴孔与十字轴的对应轴颈做间隙配合，预留了合理的转动旷量，既保证铰接转动无卡滞，又不会因间隙过大导致传动过程中产生明显的冲击噪音。叉形接头的连接端做了适配安装的平板结构，上面预留了螺栓过孔，安装时可以通过螺栓直接与外部的传动法兰、轴端连接座固定，不需要额外加工定制连接接口，适配性较强。

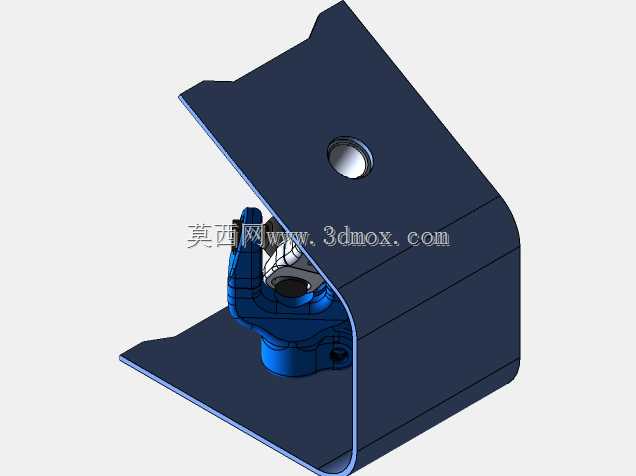

从安装边界来看，整套配合件在完全伸直的状态下，整体轴向长度适配常规中小功率传动的安装空间，叉头外侧的安装平板做了切边处理，避免在最大摆角状态下与周边的机架、护罩结构发生运动干涉，十字轴的轴颈端部做了限位挡圈的安装槽，装配时通过孔用挡圈限制十字轴的轴向窜动，防止工作过程中轴颈从叉头孔内脱出。铰接部位的最大摆角可以满足常规工况下35度以内的轴间夹角传动需求，在动态摆动过程中，两个叉头的转动轨迹做了倒角避让，叉头内侧的圆弧过渡结构可以避免大角度摆动时两个叉头发生刚性碰撞。

设计过程中针对受力薄弱点做了结构强化，叉头与安装平板的衔接位置做了圆弧过渡的加强筋结构，避免扭矩传递过程中应力集中导致叉头根部断裂，十字轴的轴颈根部同样做了圆角过渡，减少交变载荷下的疲劳断裂风险。整个配合件的装配逻辑遵循常规机械装配流程，先将十字轴的两个轴颈装入其中一个叉头的轴孔内，安装挡圈限位后，再将另外两个轴颈对准另一个叉头的轴孔压入，最后安装另一侧的挡圈即可完成主体装配，后续维护时只需要拆卸挡圈就能快速更换十字轴或者磨损的轴套，维护便捷性较好。

在实际应用中，这类万向节配合件不适合高速大扭矩的长周期连续运转场景，更适合中低速、存在角度补偿需求的传动部位，比如设备的操作机构联动部位、小型动力传输的变向连接单元、需要随动调整角度的工装传动结构，安装时需要注意主动端与从动端的同轴度偏差不要超过设计允许的最大摆角，同时要给铰接部位预留定期润滑的空间，部分工况下可以在十字轴内部设计油道，方便加注润滑脂减少轴颈与孔的磨损。整套结构的所有配合面都做了公差匹配，轴孔的配合公差选用基孔制间隙配合，既保证转动灵活，又能控制传动回差在合理范围内，避免角度传递误差过大影响设备的传动精度。
