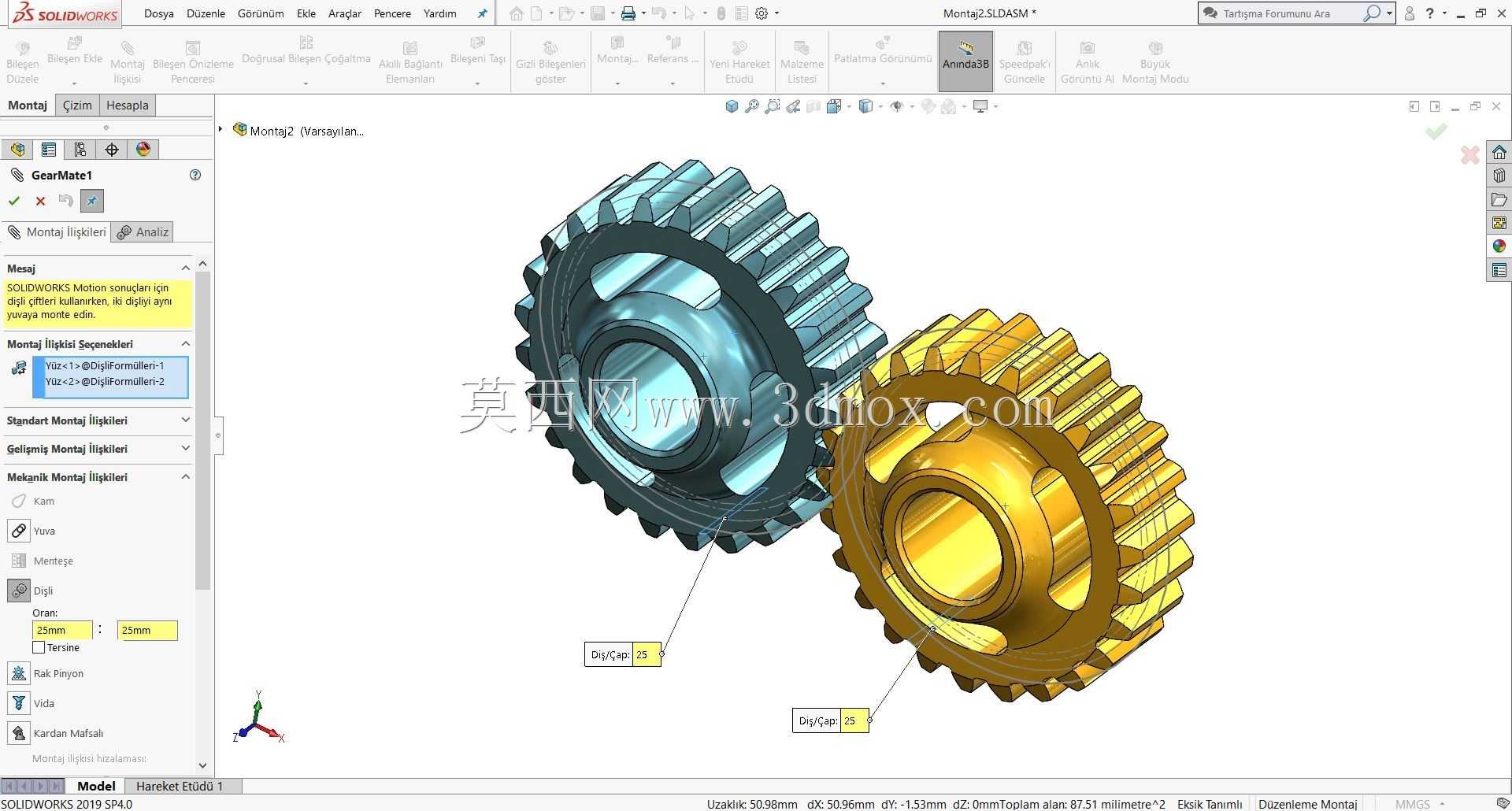

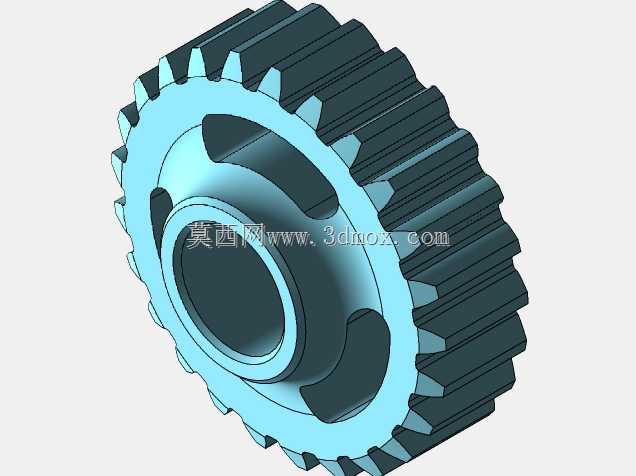

啮合式传动双联齿轮组结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:331784
  • 啮合式传动双联齿轮组结构设计
  • 啮合式传动双联齿轮组结构设计

这套啮合传动的齿轮组件,在中小功率传动场景里的适配性很广,从轻工包装线的动力传递工位,到小型输送设备的减速段,再到非标自动化设备的同步传动机构,都能见到这类结构的实际应用。不同于单齿轮的独立传动,双联结构的齿轮本身集成了两个不同分度圆的齿圈,能在有限的安装空间内实现两级传动比的切换,不用额外增加独立齿轮的安装轴位,能有效压缩整个传动箱的轴向尺寸,很多对安装空间有严格限制的紧凑型传动布局里,这种结构的优势会非常明显。

实际做结构设计的时候,首先要卡准的是两个啮合齿轮的中心距,这个尺寸直接决定了齿侧间隙的合理范围,间隙太小会导致传动卡滞、运转温升过快,间隙太大则会出现传动回程误差,在需要正反转切换的工位上,误差累积会直接影响终端执行件的定位精度。齿形参数的匹配是核心,两个啮合齿轮的模数、压力角必须完全一致,齿顶高系数和顶隙系数也要遵循通用传动标准,不然啮合过程中会出现齿顶干涉,轻则产生异常啮合噪音,重则会在负载运转时打坏齿面。

从安装边界来看,这类齿轮的内孔是和传动轴配合的核心部位,配合公差一般选过渡配合,既能保证传动时不出现相对轴的打滑,也能方便后期维护时的拆卸更换。齿轮端面的定位台阶尺寸要和轴上的轴肩尺寸匹配,保证安装后齿轮的径向跳动量控制在允许范围内,避免高速运转时出现偏摆,加剧齿面的不均匀磨损。齿宽的设计要结合传递的扭矩来核算,齿宽太小会导致单位齿面接触应力过大,容易出现齿面点蚀,齿宽太大则会对轴的刚度提出更高要求,轴的挠曲变形会导致齿面接触偏载,反而降低齿轮的实际使用寿命。

设计过程中还要考虑润滑结构的适配,这类闭式传动里的齿轮,齿面需要持续的润滑油膜来降低磨损,齿轮的轮毂位置要预留足够的空间,避免和箱体内部的润滑油路、挡油环等部件产生干涉。两个齿轮的啮合位置要和箱体的油位高度匹配,保证低速运转时齿轮能带起适量润滑油飞溅到啮合区,高速运转时又不会因为搅油产生过大的功率损耗。齿端的倒角处理也不能忽略,除了装配时的导向作用,还能避免齿轮啮合时的锐边刮擦润滑油膜,同时减少热处理过程中齿端的应力集中,降低齿轮受冲击载荷时的崩齿风险。

在实际设备运行中,这类齿轮组承担的是动力和运动的传递功能,要能适配一定范围的负载波动,所以齿面的硬度匹配也有讲究,小齿轮的齿面硬度要比大齿轮高出一定范围,因为啮合过程中小齿轮的轮齿啮合次数更多,更高的硬度能均衡两个齿轮的磨损速率,延长整套传动组件的整体更换周期。很多现场调试的时候会发现,齿轮啮合接触斑点的位置不对,要么偏在齿顶要么偏在齿根,这时候就要微调齿轮的轴向安装位置,或者修配轴系的调整垫片,让接触斑点落在齿面的中部区域,保证全齿宽都能均匀参与啮合,避免局部负载过大导致的早期失效。
