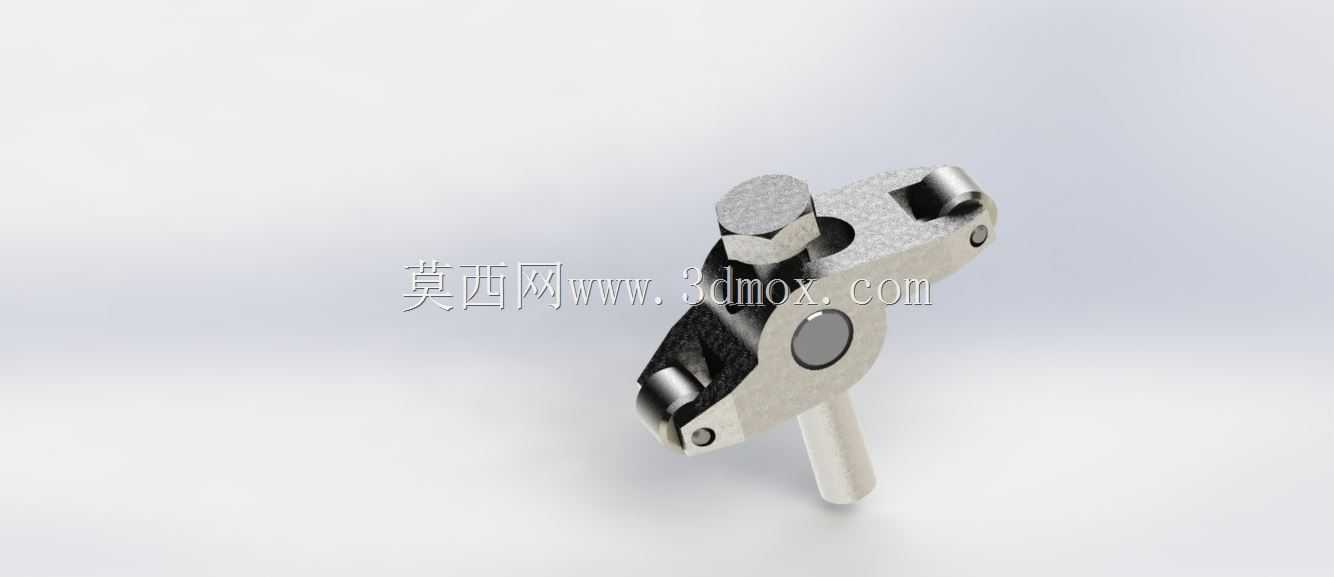

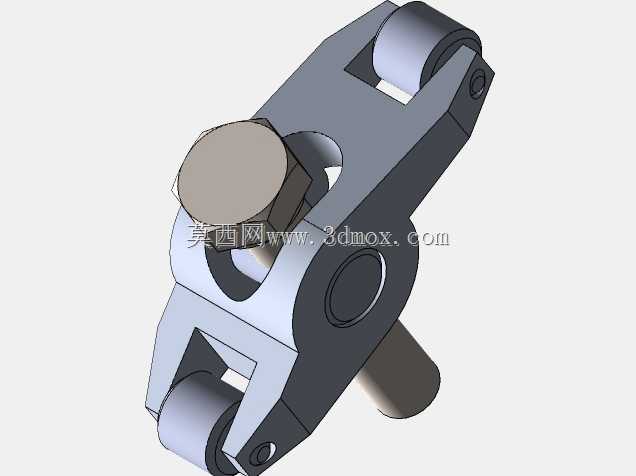

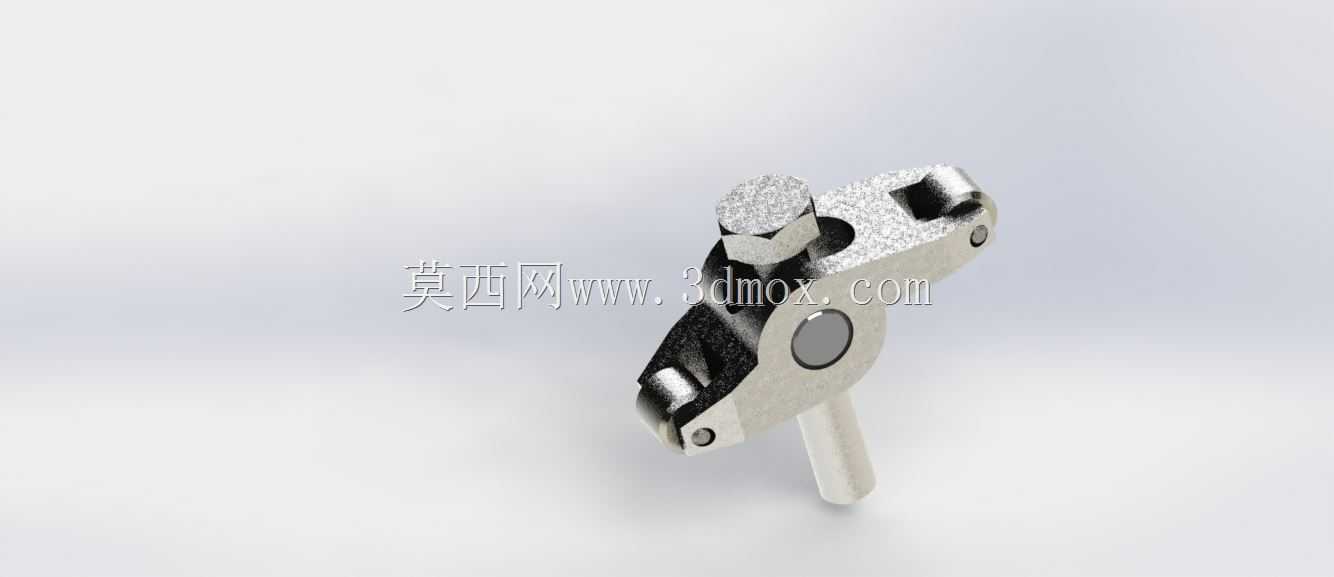

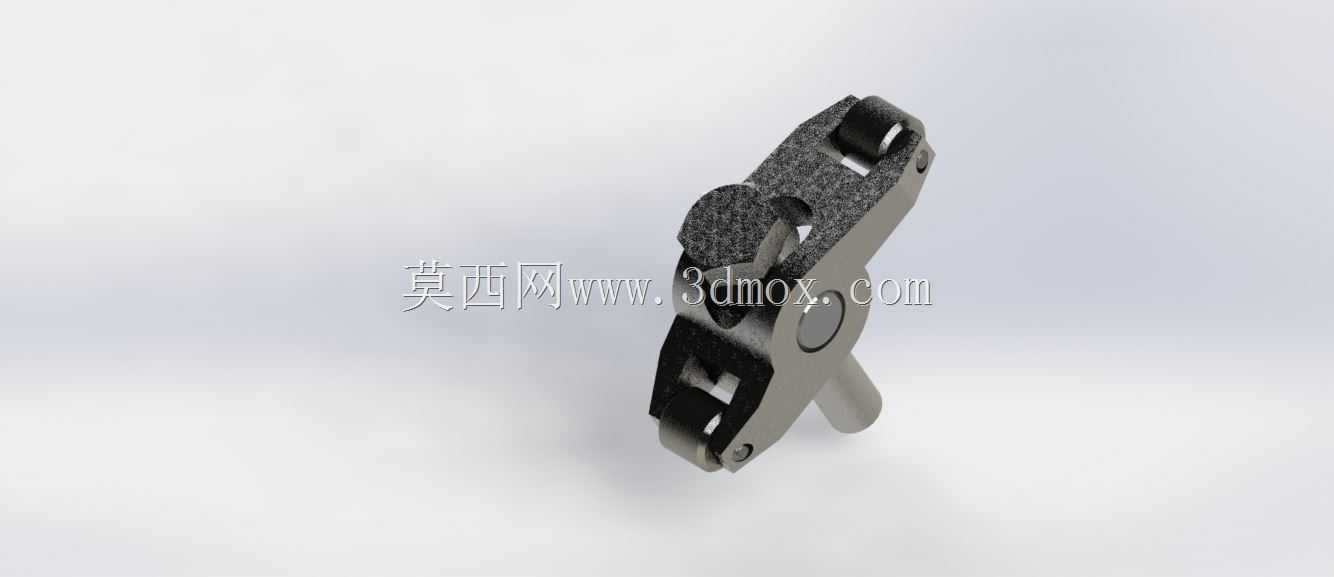

汽车发动机配气机构滚子摇臂结构设计

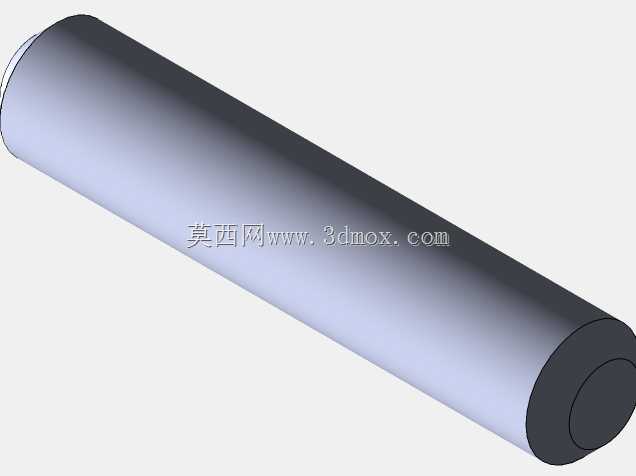

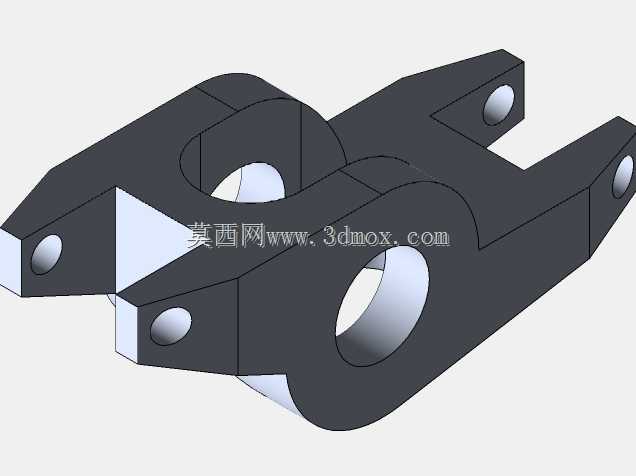

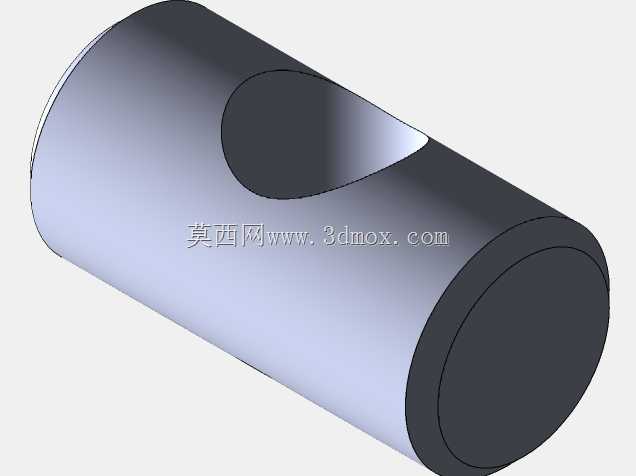

在车用往复式内燃机的配气系统里，摇臂是把凸轮轴的旋转升程转化为气门直线往复动作的核心传动构件，这套摇臂结构采用滚子接触设计，区别于传统的滑动摩擦摇臂，能大幅降低凸轮型面与摇臂接触端的摩擦损耗，减少配气机构的驱动功率消耗，对提升发动机整机机械效率、降低冷启动磨损有明确的实际价值。从实际装车场景来看，这类摇臂多用于顶置凸轮轴结构的乘用车汽油机，适配小排量高转速的动力调校需求，安装位置处于凸轮轴与气门杆顶端之间，摇臂中部的枢轴孔套装在固定的摇臂轴上，一端的滚子工作面贴合凸轮型面，另一端的压头接触气门杆尾端，当凸轮转动到升程段时，摇臂绕枢轴摆动，压下气门克服气门弹簧弹力完成进气或排气门的开启动作，凸轮基圆段时气门弹簧回位带动摇臂复位，保证气门关闭密封。设计过程中首先要匹配对应机型的凸轮型线升程参数，确定摇臂的杠杆比，杠杆比的选取直接影响气门的实际升程与开启加速度，既要保证足够的进气充量系数，也要控制气门落座的冲击力，避免气门与座圈的异常磨损。摇臂的主体结构采用合金钢锻造成型，接触凸轮的滚子部分采用轴承钢材质，内部集成滚针结构，保证滚子在高速摆动过程中转动灵活，不会出现卡滞导致的凸轮型面刮伤；摇臂与气门接触的压头端设计有淬硬层，表面硬度达到HRC55以上，承受气门杆端的高频冲击载荷，同时压头端面设计有微量的自调心弧度，补偿安装过程中摇臂轴与气门杆的微小角度偏差，避免局部接触应力过大导致的点蚀失效。安装边界方面，摇臂枢轴孔的内径尺寸与配套摇臂轴为间隙配合，配合间隙控制在0.02-0.04mm之间，既保证摇臂摆动灵活，也避免间隙过大导致的配气相位偏差；摇臂的整体摆动行程需要和缸盖内的安装空间做干涉校验，在最大升程位置时，摇臂本体与缸盖内壁、气门弹簧上座之间预留至少1.5mm的安全间隙，防止发动机运行过程中热膨胀导致的运动干涉。摇臂的润滑油道设计与摇臂轴的油孔对应，发动机主油道的压力机油通过摇臂轴内部油道输送到摇臂枢轴位置，一部分润滑枢轴配合面，另一部分通过摇臂内部的油孔导流到滚子端与压头端，分别润滑滚子滚针配合面以及压头与气门杆的接触端面，保证全工况下各摩擦副都有充足的机油润滑，避免干摩擦导致的零件早期失效。从结构强度校核角度，摇臂在最大气门升程位置承受凸轮的最大接触压力以及气门弹簧的最大弹力，需要对摇臂的臂身截面做抗弯强度校核，保证在发动机最高转速工况下，摇臂的变形量控制在0.05mm以内，避免因摇臂弹性变形导致的气门升程损失，影响发动机的动力输出。同时滚子的边缘需要做倒角处理，避免凸轮轴在轴向窜动时，滚子边缘与凸轮型面的棱边接触产生异常磨损；摇臂的枢轴孔两端设计有挡圈槽，安装轴用挡圈限制摇臂的轴向窜动量，轴向窜动量控制在0.1-0.2mm之间，保证滚子始终与凸轮型面保持全宽度接触，避免偏磨。这套结构的所有配合尺寸都考虑了发动机工作时的热膨胀量，不同材质的零件膨胀系数差异通过配合间隙的预留做补偿，保证发动机从冷机启动到全负荷热机状态下，各运动副的配合间隙都处于合理区间，不会出现热态卡滞或者冷态异响的问题。
