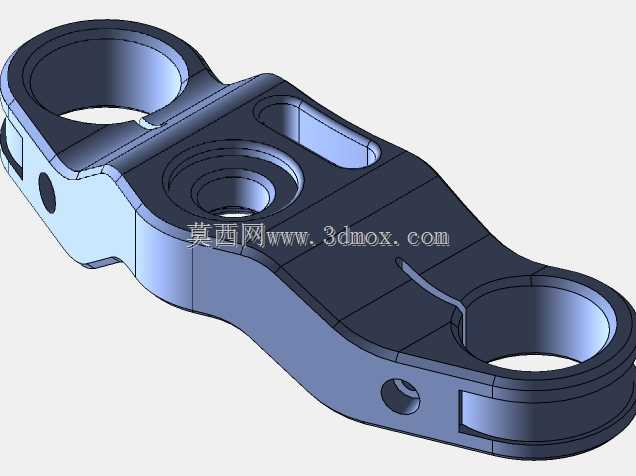

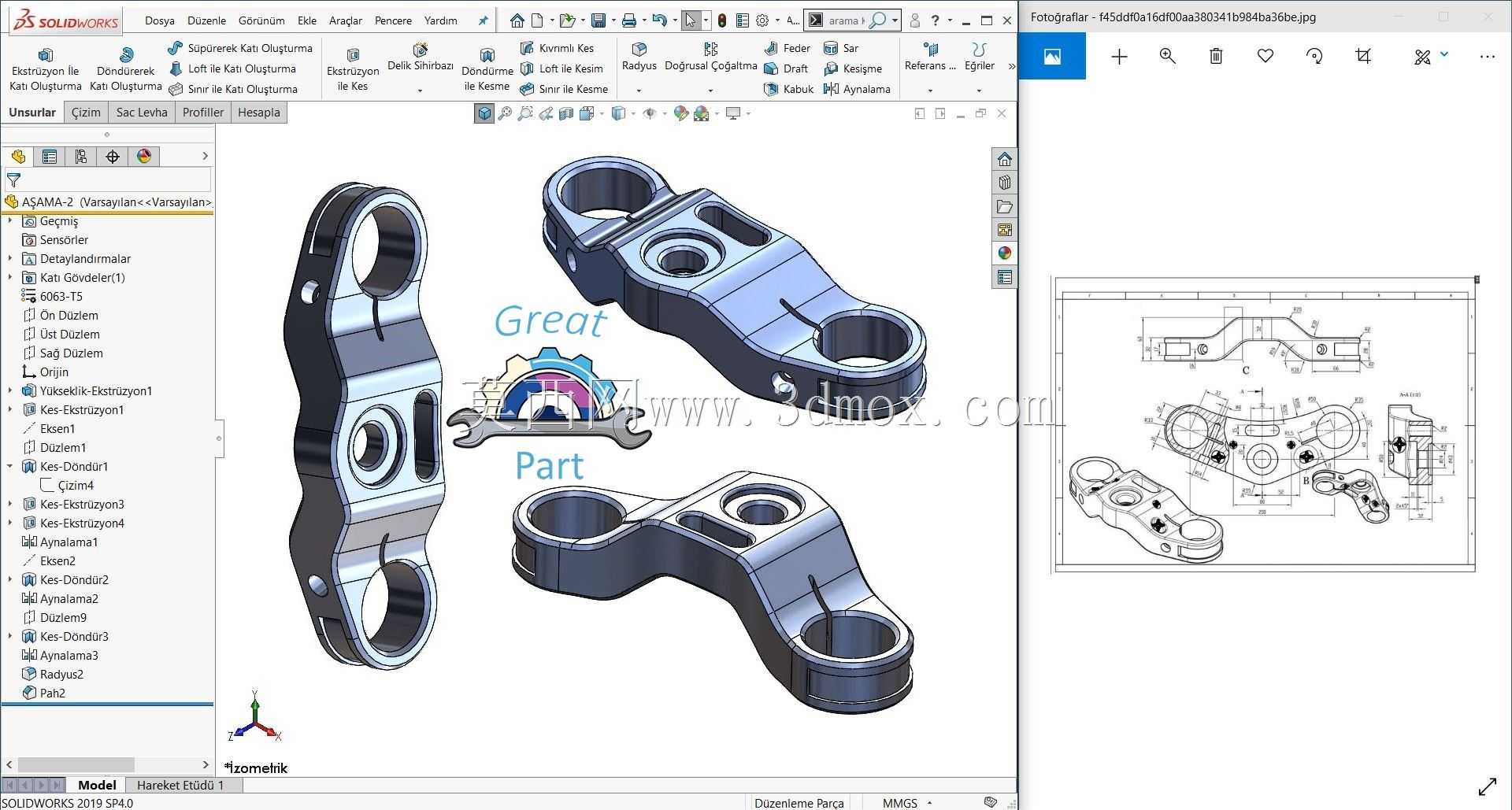

这类双环铰接式连杆构件,在各类需要往复摆动、力传递的机械结构中应用十分广泛,从中小型工程机械的操作联动机构,到轻工设备的传动连杆组,再到专用车辆的操纵连接部位,都能见到同结构原理构件的身影。它的核心作用是在两个具有相对摆动需求的铰接点位之间,传递既定方向的拉压力,同时通过自身的结构刚性,保证两个铰接点的中心距在工作过程中不会发生超出公差范围的形变,避免联动机构出现行程偏差、卡滞甚至受力断裂的问题。
从结构功能上看,构件两端的同轴环形铰接位,是整个零件的核心功能区,环形内壁需要与配套的铰接销轴、轴套做间隙配合,工作过程中会持续承受铰接副带来的接触压应力与往复摩擦,因此设计阶段就对环形部位的壁厚做了针对性加强,环形端面与杆身的过渡位置采用大圆弧平滑过渡,避免应力集中导致的疲劳开裂。杆身中部的凸台结构,并非冗余设计,一方面是为了平衡整个构件的受力截面,让两端铰接位传递的力能够均匀分散到整个杆身,避免局部截面突变带来的应力集中;另一方面中部的开孔结构,可用于安装附属的定位卡簧、行程触发挡片,或是作为辅助挂接点位,满足整机装配过程中的附属部件安装需求,不需要额外在杆身上焊接支架,减少焊接带来的热变形风险。

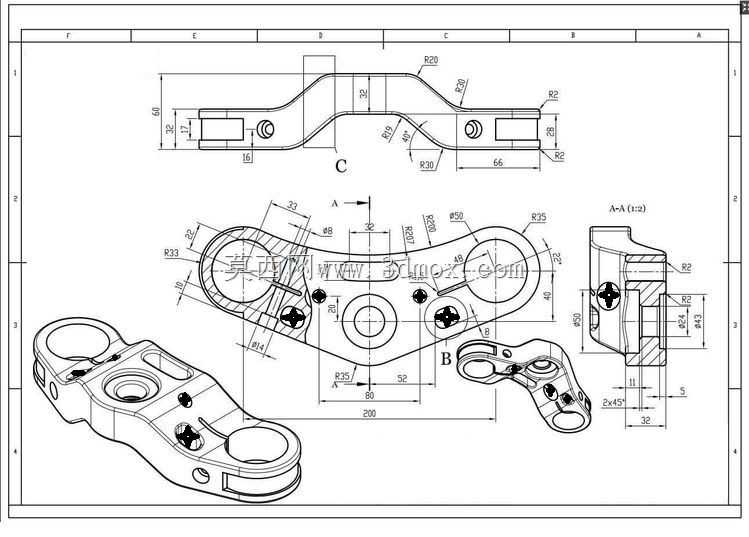

设计这类构件的时候,首先要确定的就是两端铰接孔的中心距,这个尺寸直接决定了联动机构的传动比与行程范围,一旦中心距出现超差,整个操纵或传动机构的动作逻辑就会出现偏差,比如踏板操纵行程不足、阀门开闭不到位这类常见故障,很多都源于连杆中心距的加工或设计偏差。其次是铰接孔的内径公差与端面垂直度,孔的内径需要匹配选定的销轴外径,保证配合间隙在0.02-0.05mm区间,间隙过大会导致铰接松旷、动作滞后,间隙过小则会出现装配困难、转动卡滞的问题;孔的端面需要与孔轴线保持足够的垂直度,否则装配后销轴会受到附加的侧向弯矩,加速销轴与孔壁的磨损,缩短构件的使用寿命。杆身的截面设计采用了变厚度的流线型结构,并非等厚度的直板,在受力较大的靠近铰接环位置,杆身厚度更大,向中部过渡时厚度逐步收窄,在保证整体结构强度、满足额定拉压载荷要求的前提下,尽可能降低构件自身重量,减少联动机构运动过程中的惯性力,让动作响应更灵敏,尤其在高频往复运动的机构中,这种轻量化的结构设计能有效降低驱动端的负载,减少能耗与冲击。
从安装边界来看,构件的整体外轮廓需要与周边的固定结构、运动部件预留足够的安全间隙,尤其是在摆动到极限角度时,杆身的侧面、中部凸台不能与周边的机架、其他联动杆件发生运动干涉,设计阶段需要做全行程的运动仿真校核,确认各个极限位置的最小间隙不小于3mm,避免工作过程中出现磕碰磨损。铰接孔的外侧需要预留足够的销轴安装空间,包括销轴插入、卡簧固定的操作空间,以及后期维护时拆卸销轴的操作余量,不能出现装配时销轴无法穿入、维护时无法拆卸的问题。构件的表面处理通常根据使用场景选择,在普通室内工作的轻工设备中,可采用发黑处理提升防锈能力;在户外工作的工程机械、车辆构件中,则多采用镀锌或是喷塑处理,提升耐候性,避免长期暴露在潮湿、多尘环境中出现锈蚀,导致铰接位转动卡滞。另外,杆身的平面度也有明确要求,整个构件的安装基准平面平面度公差需要控制在0.1mm以内,否则装配后会出现整根连杆翘曲,导致铰接副承受额外的侧向力,加速磨损甚至出现断裂故障。在受力校核环节,需要对构件做额定载荷1.5倍的静力学仿真,确认最大应力位置的应力值低于材料的屈服强度,尤其是铰接环与杆身的过渡位置、中部凸台的开孔位置,这些都是应力集中的高发区域,需要反复优化过渡圆角的大小,确保应力分布均匀,不会出现局部应力过高的问题。
