CSWA认证练习用铰接式机械连接结构件

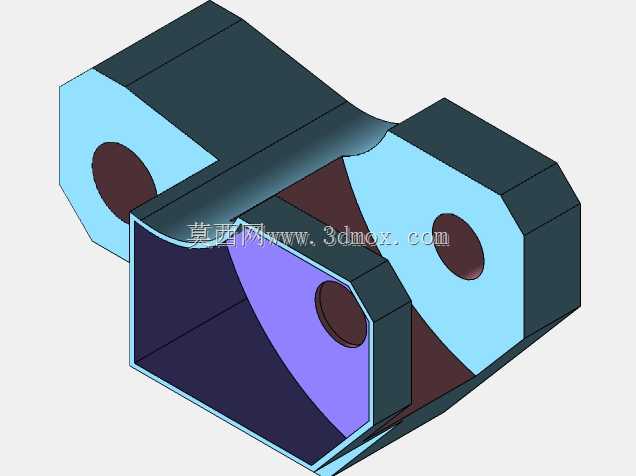

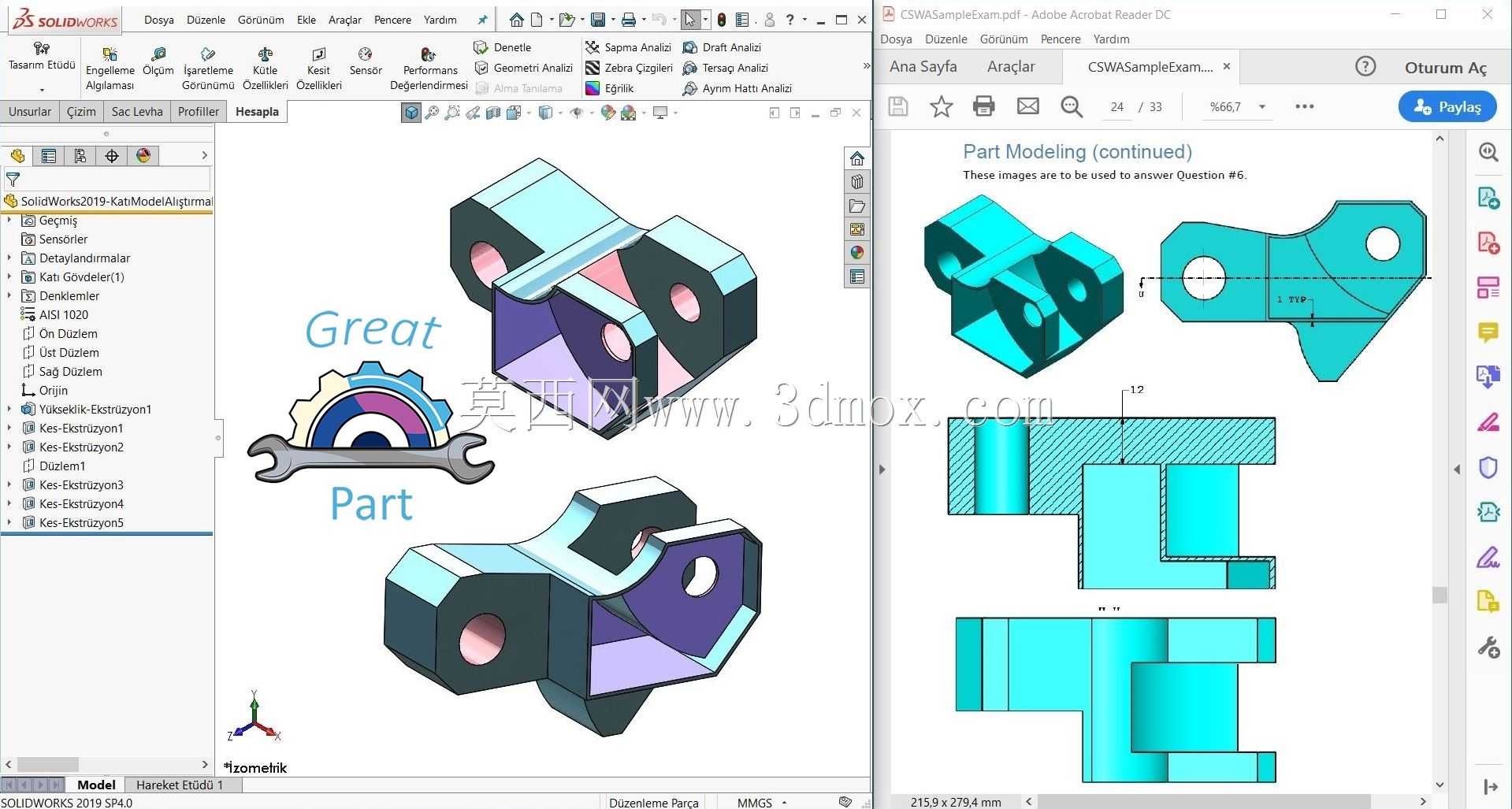

这类铰接式连接结构件常出现在中小型自动化输送线的工位衔接段、轻工机械的连杆传动组、以及小型工装夹具的活动调节部位，核心作用是实现两个相邻构件间的定角度摆动传递，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的疲劳失效。从结构设计逻辑来看，该构件采用了不对称的多凸台布局，一侧设置同轴双光孔用于穿装铰接销轴，孔位周边做了加厚凸缘处理，能有效分散销轴传递的剪切力，避免孔壁在反复摆动过程中出现压溃变形；另一侧延伸出带定位孔的异形支耳，支耳的型面完全匹配相邻连接件的贴合轮廓，安装时无需额外调整对位，能直接通过紧固件完成锁附，减少现场装配的调校工作量。构件的主体腔体采用了半开放的箱型结构，在保证整体刚性的前提下尽可能削减了非受力区域的材料厚度，既降低了构件自身重量，也避免了实心结构带来的材料浪费与成本抬升，腔体内部的加强筋沿着载荷传递路径布置，从铰接孔位一直延伸到支耳根部，能将摆动过程中产生的弯矩均匀传导到整个构件截面，不会出现局部应力峰值过高的问题。从安装边界来看，该构件的铰接孔轴线与支耳安装面的平行度公差控制在0.02mm以内，同轴双孔的同轴度公差不超过0.015mm，能保证销轴穿装后无卡滞，摆动过程中不会出现偏磨；支耳上的安装孔位采用了基孔制配合设计，适配常用的内六角圆柱头紧固件，安装时的操作空间预留充足，普通手动工具即可完成装拆，无需特殊工装辅助。在实际工程应用中，这类结构件的工况适应性较强，既可以在常温常压的普通车间环境下长期工作，也能通过更换材质适配有轻度腐蚀、或小幅温度波动的作业场景，日常维护仅需定期在铰接孔位加注润滑脂，即可保证摆动动作顺畅，使用寿命能达到常规无加强结构连接件的2倍以上。设计这类构件时，需要重点关注载荷路径的走向，不能单纯按照外形轮廓堆砌材料，要先明确铰接点的受力方向、最大摆角范围、以及相邻构件的安装空间限制，再逐步推导各部位的截面尺寸：铰接孔的壁厚要根据销轴直径与最大径向载荷计算，通常取销轴直径的0.25-0.3倍即可满足强度要求；支耳的厚度要匹配相邻连接件的贴合面宽度，避免出现贴合面积不足导致的连接松动；加强筋的高度不能超过主体壁厚的3倍，否则注塑或机加工过程中容易出现缩痕或变形。另外，构件的所有棱边都做了R1-R2的圆角过渡，既避免了安装过程中划伤操作人员，也能消除锐边带来的应力集中点，进一步提升构件的疲劳强度。在三维建模过程中，这类零件也是CSWA认证考试中的典型题型，重点考察建模者对草图约束、特征顺序、以及工程图尺寸标注逻辑的掌握程度，需要先从主安装基准面开始绘制主体轮廓，再依次添加凸台、孔位、倒角、加强筋等特征，建模过程中要注意特征之间的父子关系，避免后续修改参数时出现特征报错，同时要保证所有尺寸与工程图标注完全一致，才能满足实际生产的加工要求。这类构件虽然单体尺寸不大，但在整套传动机构中起到的作用十分关键，一旦出现变形或断裂，会直接导致整个传动链路卡滞，甚至造成相邻构件的损坏，因此设计阶段的强度校核、加工阶段的公差控制、以及安装阶段的对位调整都需要严格按照工艺要求执行，才能保证整套设备的长期稳定运行。
