CSWA认证练习用铰接式连接支座结构

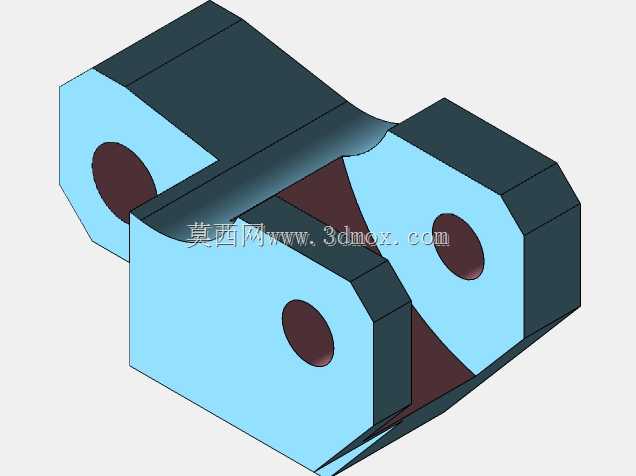

这类带双铰接耳板的连接支座，在中小型自动化输送线、轻工包装设备的连杆传动机构中十分常见，主要承担相邻运动构件之间的铰接传力作用，既可以传递直线方向的推拉载荷，也能在小角度范围内补偿构件装配带来的位置偏差，避免运动过程中出现卡滞、别劲的问题。从结构设计逻辑来看，主体采用L型的承力基座搭配两组平行布置的铰接耳板，基座的平直端面作为安装贴合面，加工时需要保证平面度公差控制在0.05mm以内，确保和安装机架贴合时不会出现局部间隙，避免螺栓锁紧后基座产生附加内应力。耳板上的同轴铰接孔是整个零件的核心功能部位，设计时需要严格保证两组孔的同轴度不超过0.03mm，孔壁的表面粗糙度要达到Ra1.6，适配标准圆柱销或者铰接螺栓的装配要求，减少铰接转动时的磨损量，延长构件的使用寿命。

在实际的设备应用场景中，这类支座常作为气动执行元件和运动摆臂之间的中间连接构件，比如在间歇式送料机构里，气缸的活塞杆端通过铰接孔和支座连接，支座的基座端面固定在摆臂上，气缸伸缩时就能带动摆臂绕固定转轴完成设定角度的摆动，实现物料的步进输送。设计过程中特意在耳板和基座的衔接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在承受交变冲击载荷时不会从衔接位置发生断裂，同时基座上开设的两个安装沉孔，采用内六角圆柱头螺栓锁紧的方式，沉孔深度刚好能容纳螺栓头部，保证安装后螺栓头不会突出基座表面，不会和周边运动构件产生干涉。

从安装边界的尺寸约束来看，整个零件的轮廓尺寸控制在紧凑范围内，总宽度不超过60mm，总高度不超过50mm，适合安装在设备内部空间比较局促的位置，不会占用过多的机构排布空间。耳板的厚度根据常规的铰接载荷计算取值，单块耳板厚度为8mm，两块耳板之间的开档距离为20mm，刚好适配厚度18mm的标准连杆接头，装配时两侧预留0.5mm的间隙，既不会因为间隙过大导致铰接晃动，也不会因为间隙过小出现转动卡涩。零件的非配合面采用常规的机加工表面处理，不需要额外的镀层或者涂装，在普通的车间作业环境下就能满足防锈和使用要求，如果应用在有腐蚀介质的工况中，也可以根据需求更换不锈钢材质或者做表面氧化处理。

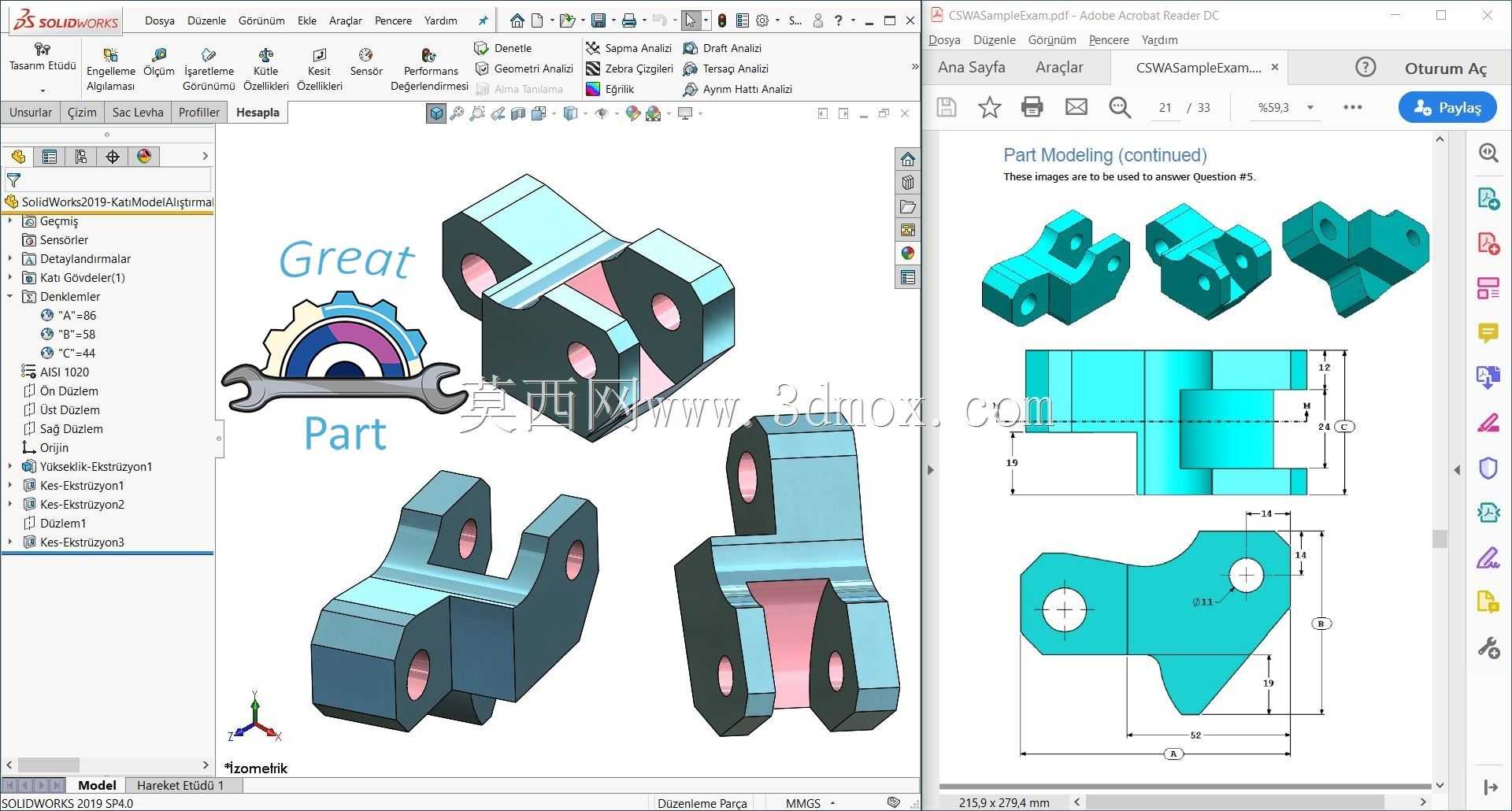

在建模练习的维度上，这个零件涵盖了拉伸、切除、圆角、孔特征等基础的SolidWorks建模命令，同时需要练习工程图中尺寸标注、形位公差标注的规范，是CSWA认证考试中典型的基础零件建模题型，练习过程中需要重点关注特征建模的顺序逻辑，优先创建主体基座特征，再添加耳板结构，最后处理圆角和孔特征，避免特征顺序错误导致后续修改时出现特征报错。建模时还要注意对称结构的简化，可以先绘制单侧的耳板轮廓，通过镜像特征完成另一侧结构的创建，既可以提升建模效率，也能保证两侧结构的尺寸一致性，减少手动绘制带来的尺寸误差。实际生产中这类零件一般采用45号钢毛坯铣削加工，加工完成后需要做调质处理，硬度达到HB220-250，保证零件既有足够的强度承受载荷，也有不错的韧性，不会在冲击载荷下发生脆断。
