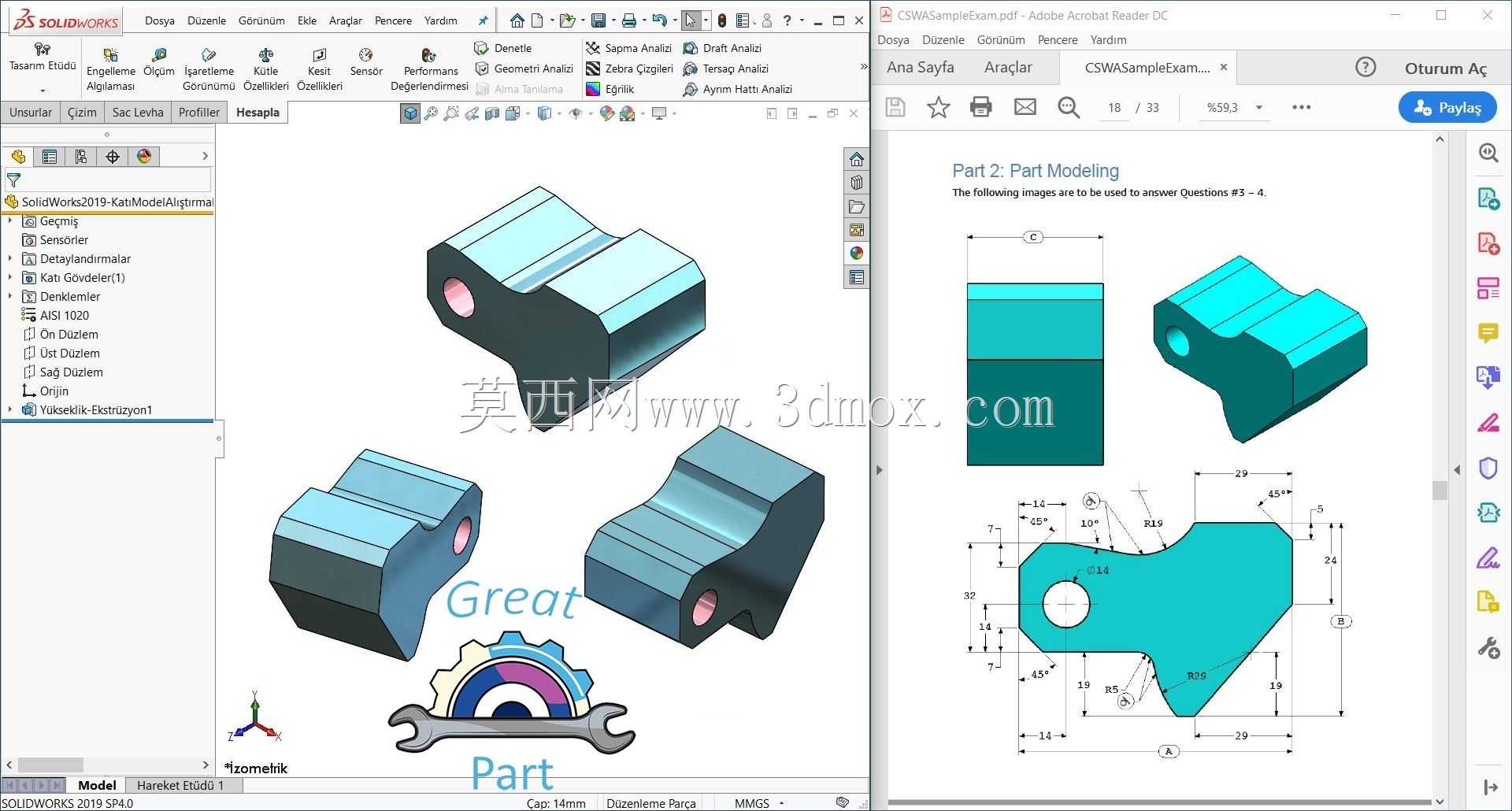

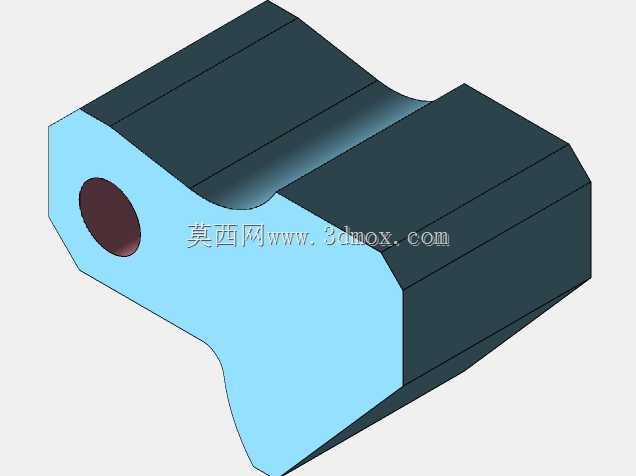

CSWA认证练习用异形机械结构件

该结构件属于机械设计技能考核范畴的典型练习构件，对应三维建模能力考核中的基础建模题型，日常可作为结构设计从业者入门阶段的建模练习载体，也可作为职业技能水平自测的实操参照对象。从实际应用场景来看，这类带单侧通孔、多面切削成型的异形块类零件，常作为小型工装夹具的定位嵌块、轻工自动化设备的行程挡块、手动工具的连接转接件使用，在小型非标设备的工位定位、手动工装的角度限位场景中十分常见，其非对称的外形结构能够适配安装空间受限的工位，避免与周边其他传动构件发生运动干涉。从功能特性来看，零件单侧的贯通孔用于穿装锁紧销轴或紧定螺钉，实现零件与安装基座的固定连接，三个方向的平面切削面分别对应不同的贴合定位基准，能够在安装时分别抵靠基座的三个垂直安装面，保证安装后的位置精度，零件的异形外轮廓经过多面成型处理，没有多余的突出结构，在作为行程挡块使用时，能够与触发件的接触面形成稳定的抵靠接触，不会出现应力集中导致的局部变形问题。设计思路上，这类零件的建模过程完全遵循从二维草图到三维特征的递进逻辑，首先选定主基准面绘制核心的异形轮廓草图，通过拉伸特征生成主体块结构，之后依次对三个方向的多余材料进行切除处理，形成各个定位平面，最后完成单侧贯通孔的切除特征，建模过程中需要注意各个尺寸的几何约束关系，尤其是异形轮廓上的圆弧与直线段的相切约束、各个定位面之间的垂直与平行约束，保证特征生成后不会出现建模错误，同时要兼顾零件的工艺合理性，所有棱边位置都预留了微小的倒角余量，避免实际加工时出现锐边割手的问题，也能减少热处理过程中的应力集中开裂风险。从外形尺寸与安装边界来看，零件整体属于小型块类构件，整体长宽高尺寸均在百毫米量级以内，单侧贯通孔的轴线与其中一个定位平面保持平行，孔的中心到相邻两个定位面的距离有严格的尺寸公差要求，安装时需要保证贯通孔的轴线与安装基座的销轴孔同轴度偏差在允许范围内，三个定位平面与基座贴合面的贴合间隙需要控制在0.02mm以内，避免安装后出现松动偏移，零件的外轮廓最大边界没有超出安装基座的预留安装空间，在作为挡块使用时，其触发接触位置的行程距离刚好匹配对应传感器或行程开关的触发量程，不会出现过行程损坏触发元件的问题。这类零件的建模练习能够帮助从业者熟练掌握草图约束、拉伸切除、特征定位等基础建模操作，理解机械零件从二维工程图到三维模型的转换逻辑，掌握基准选择、尺寸标注、工艺性预留的实际设计要点，为后续复杂机械零件的设计建模打下扎实的基础，同时也能帮助从业者熟悉职业技能考核中的题型特点，提升建模操作的效率与准确率。
