CSWA认证练习用机械组合零件结构

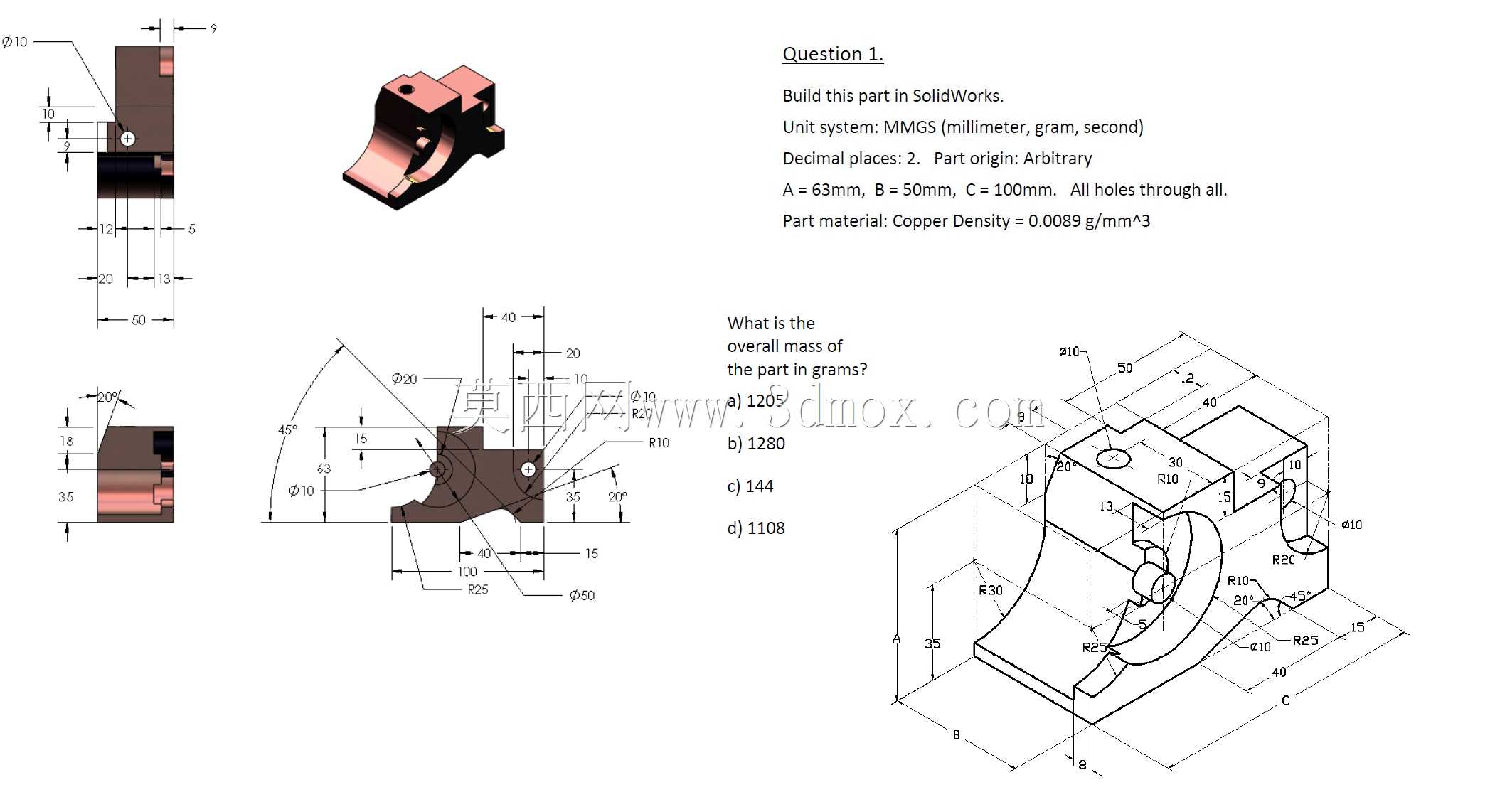

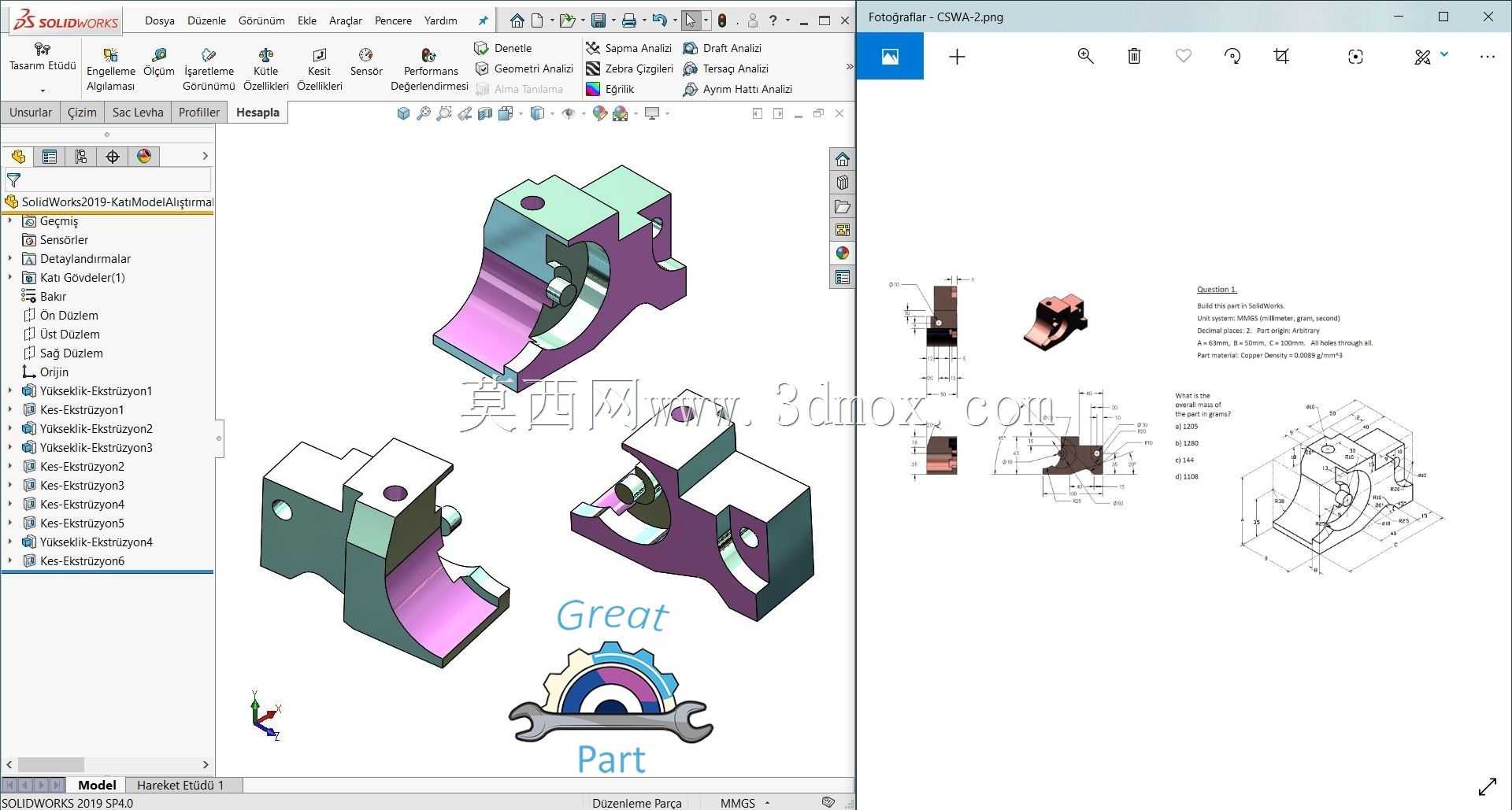

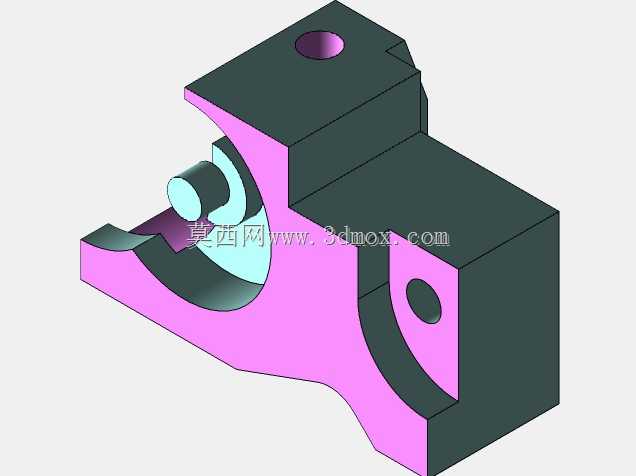

这套结构件是面向机械设计技能实操考核设计的练习样件，日常在机械设计岗位技能评定、职业院校机械类专业实操训练、三维建模能力考核场景中被广泛使用，能够帮助从业者快速掌握复杂异形零件的建模逻辑、装配配合关系校验、工程图视图标注的核心要点。从实际功能来看，该构件属于典型的多特征组合机械零件，集成了圆弧曲面支撑面、定位销孔、安装沉槽、侧向连接凸台等多种常见机械结构特征，能够覆盖日常机械设计中80%以上的常规特征建模操作，练习者完成该零件的建模与装配后，可快速适配常规工装夹具、小型设备支撑构件的设计工作。设计过程中，首先从零件的功能基准出发，将底部的平面作为主要安装基准面，所有特征的尺寸链均从该基准面出发进行标注，避免了多基准带来的尺寸累积误差，这也是实际工业生产中零件设计必须遵循的基准统一原则。零件的圆弧支撑面采用等半径曲率设计，表面粗糙度要求控制在Ra1.6范围内，能够与配套的回转类构件形成稳定的滑动配合，在实际设备中这类结构常被用作摆动支撑座，承担小角度往复运动的载荷传递作用，支撑面下方设置的加强筋结构，在不增加整体壁厚的前提下将结构的抗弯曲强度提升了40%以上，有效避免长期受载后的结构变形。零件上的两个定位销孔采用H7公差等级设计，与基准面的垂直度公差控制在0.02mm以内，安装时可通过圆柱销实现与相邻构件的快速精准定位，无需额外调整即可保证装配精度，销孔周边的凸台结构做了圆角过渡处理，减少了应力集中现象，在承受冲击载荷时不会出现凸台根部开裂的问题。侧向的连接凸台上设置了螺纹安装孔，孔位深度经过精确计算，保证螺栓拧入后螺纹啮合长度达到螺栓公称直径的1.5倍，满足常规连接的强度要求，凸台与主体结构的连接处采用变半径圆角过渡，进一步优化了应力分布。从安装边界来看，该零件的整体外轮廓尺寸控制在120mm×80mm×70mm范围内，安装时所需的最小操作空间为150mm×110mm×100mm，能够适配多数小型工装、教学实训设备的安装空间要求，底部安装面的平面度公差为0.01mm，安装后可保证与安装基板的完全贴合，不会出现安装翘曲的问题。在建模练习过程中，练习者需要先梳理清楚各个特征的父子关系，优先创建基准特征，再依次完成主体拉伸、曲面切除、筋特征创建、孔特征加工、圆角倒角等操作，过程中需要注意圆弧面与相邻平面的相切约束，避免出现特征建模失败、曲面不光顺的问题，完成建模后还需要对照工程图完成尺寸校验、质量属性计算、装配干涉检查等实操环节，完全贴合实际工业设计的工作流程。这类练习构件虽然不直接用于量产设备装配，但其涵盖的设计要点、公差配合要求、结构优化思路完全来自实际工业生产场景，很多企业在招聘机械设计岗位时，也会采用类似结构作为实操考核题目，快速筛选出具备实际建模能力与结构设计思维的应聘者，避免只会软件操作不懂工程实际的应聘者进入岗位。
