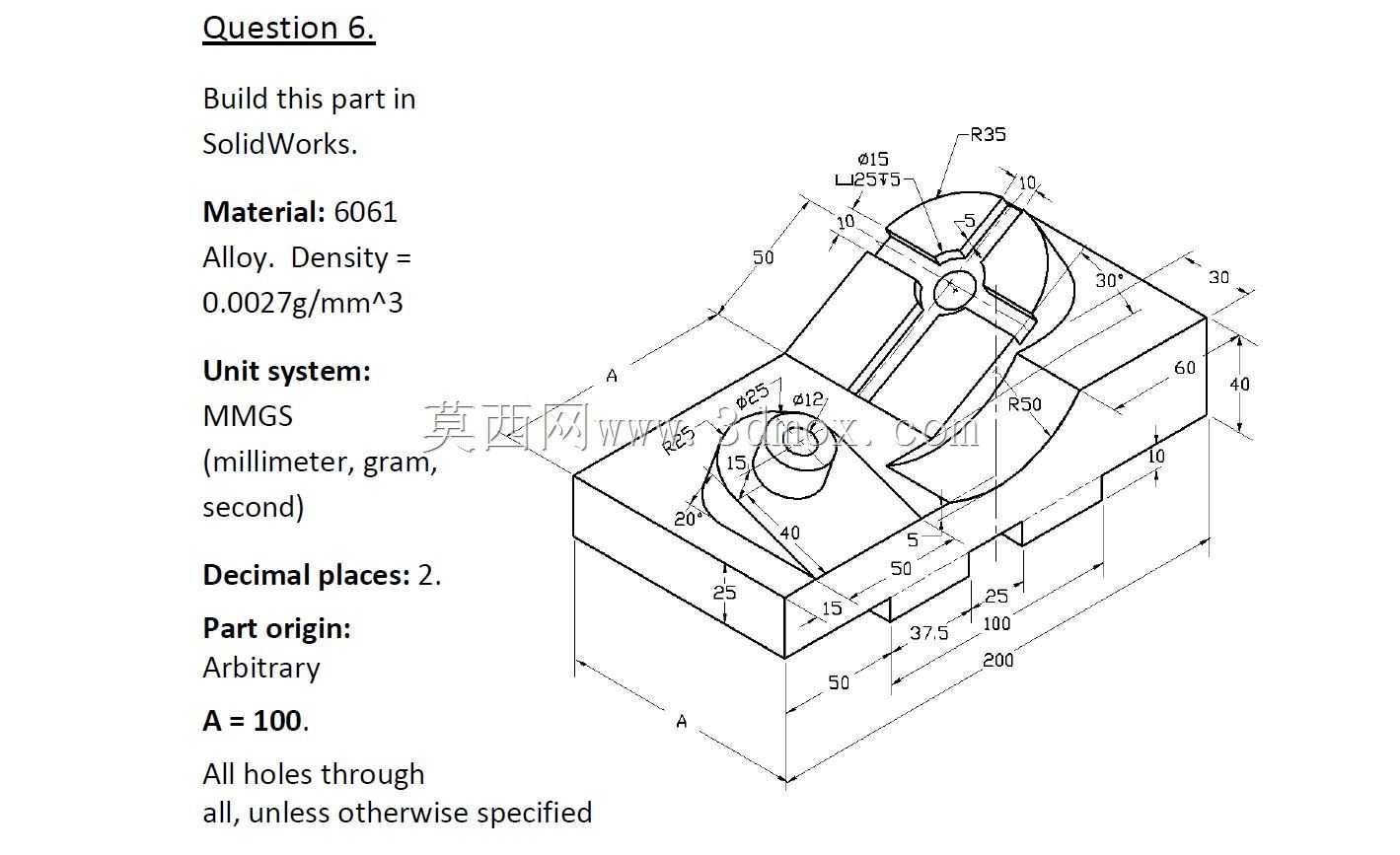

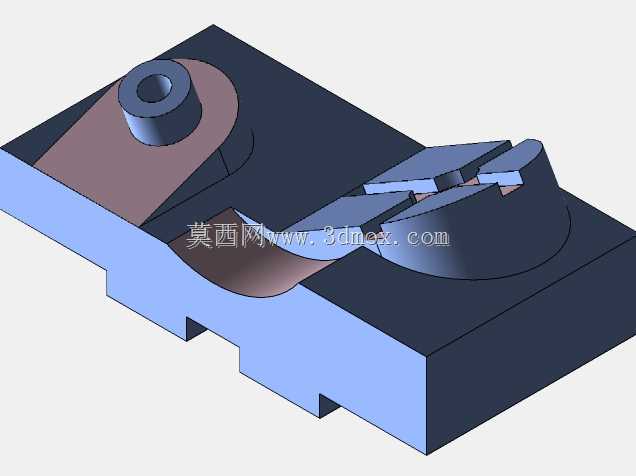

机械组合式定位夹紧零件结构设计

这类定位夹紧组合零件，常见于专用工装夹具的工位定位模块、小型自动化设备的工件承载单元，以及非标检测设备的工件固定基座，在小批量多品种的机加工产线、实验室工件测试工位中应用十分广泛，核心作用是在加工、检测、装配工序中对异形工件提供稳定的六点定位约束，同时通过自带的锁紧结构完成工件夹紧，避免工序过程中工件出现位移、翘曲，保证工序精度。从结构设计逻辑来看，整个零件采用一体化基座加分体式压合模块的组合思路，基座部分设置了两处对称的定位凸台，对应工件底部的定位凹槽，能够限制工件沿X、Y轴的平移自由度以及绕Z轴的转动自由度，基座侧面的挡边结构则承担Z轴方向的下部限位，避免工件受向下压力时出现下沉偏移。上部的压合模块通过带孔凸台与基座的立柱结构配合，穿入锁紧销后即可完成压块的固定，压块的贴合面做了与工件上表面轮廓完全匹配的仿形设计，接触区域做了0.2mm的让位倒角，避免压合过程中刮伤工件已加工表面，同时保证压合力均匀分布在工件的受力区域，不会出现局部应力集中导致的工件变形。零件的外形轮廓充分考虑了安装边界的适配性，基座底部为平整的矩形安装面，四周预留了四个沉头安装孔位，可直接通过内六角螺栓固定在标准T型槽工作台或者工装基板上，安装孔的孔距符合通用工装的孔系标准，不需要额外做转接板即可完成安装适配，整体安装占用的平面尺寸控制在小型工位的允许范围内，不会与周边的送料机构、检测探头产生运动干涉。在功能特性上，这个结构兼顾了定位精度和装拆效率，不需要额外设计复杂的气动或者液压夹紧回路，纯机械结构的锁紧方式可靠性更高，在无气源供电的简易工位也能正常使用，压块与立柱的配合间隙控制在0.05mm以内，重复定位精度可以满足一般铣削、钻孔工序的精度要求，同时零件本身的结构工艺性较好，基座的大部分平面都可以通过普通三轴铣床完成加工，曲面部分的加工走刀路径也经过优化，不需要特殊的定制刀具即可完成成型，后续的维护成本较低，当压合面出现磨损时，只需要更换上部的压块即可，不需要整体更换整个基座，能够有效降低工装的长期使用成本。在实际应用场景中，这类结构常被用来固定外形不规则的小型铸铝件、工程塑料件，完成侧面孔加工、表面刻字、尺寸检测等工序，相比通用的平口钳装夹，这种仿形定位的方式不需要每次装夹都做找正操作，能够大幅缩短单件的装夹辅助时间，尤其适合批量工件的连续加工作业，同时针对不同规格的同系列工件，只需要更换对应仿形面的压块和调整定位凸台的位置，就可以快速完成工装的适配改造，不需要重新制作整个夹具基体，具备较好的柔性适配能力。结构设计过程中也充分考虑了排屑需求，基座的定位区域周边设置了倾斜的排屑斜面，加工过程中产生的切屑和切削液可以顺着斜面自然流出，不会堆积在定位面上影响装夹精度，同时立柱与压块的配合孔做了防尘倒角，避免细小切屑进入配合间隙导致压块拆装卡滞。
