双筒铰接式机械支撑座结构设计

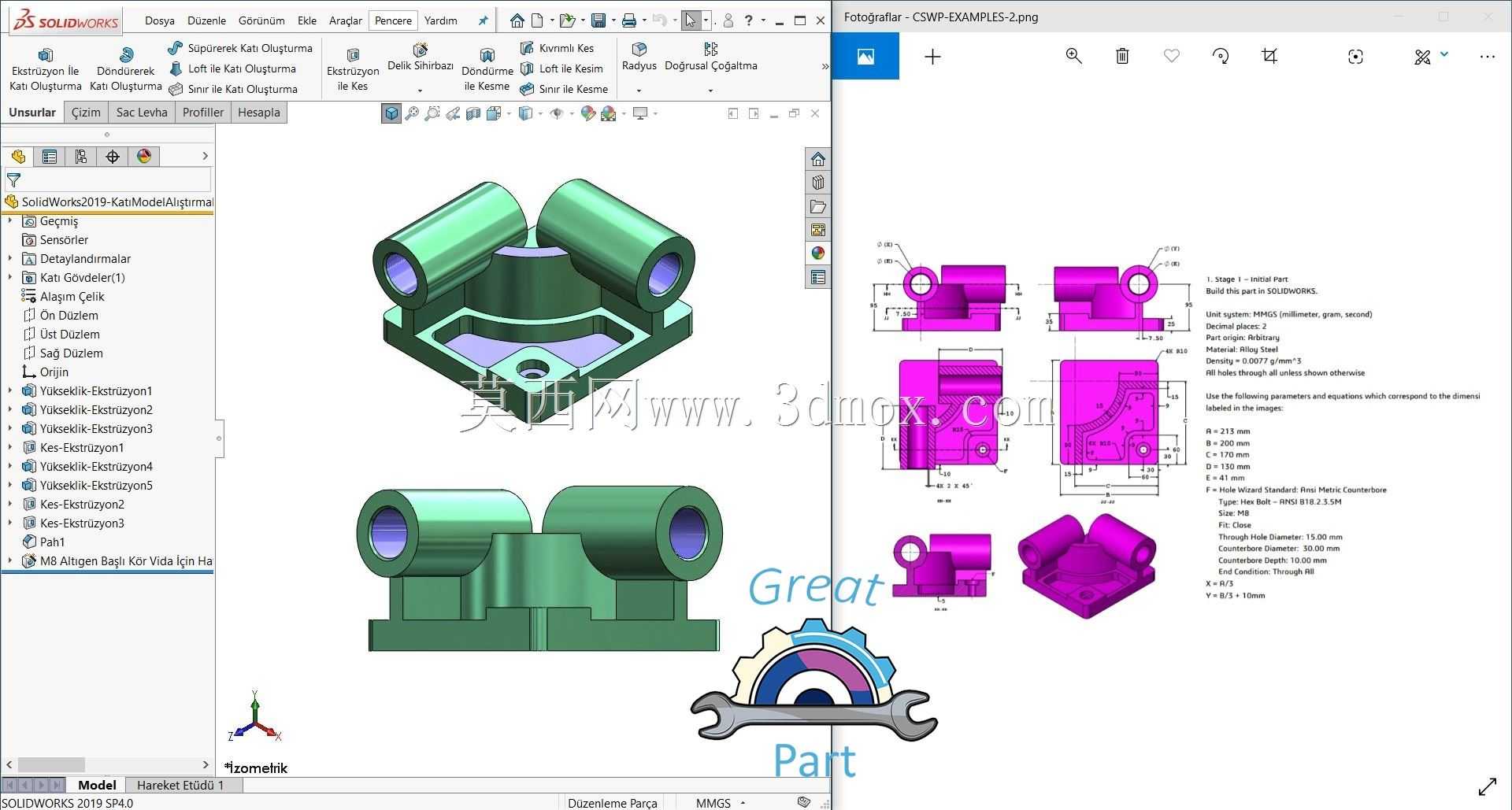

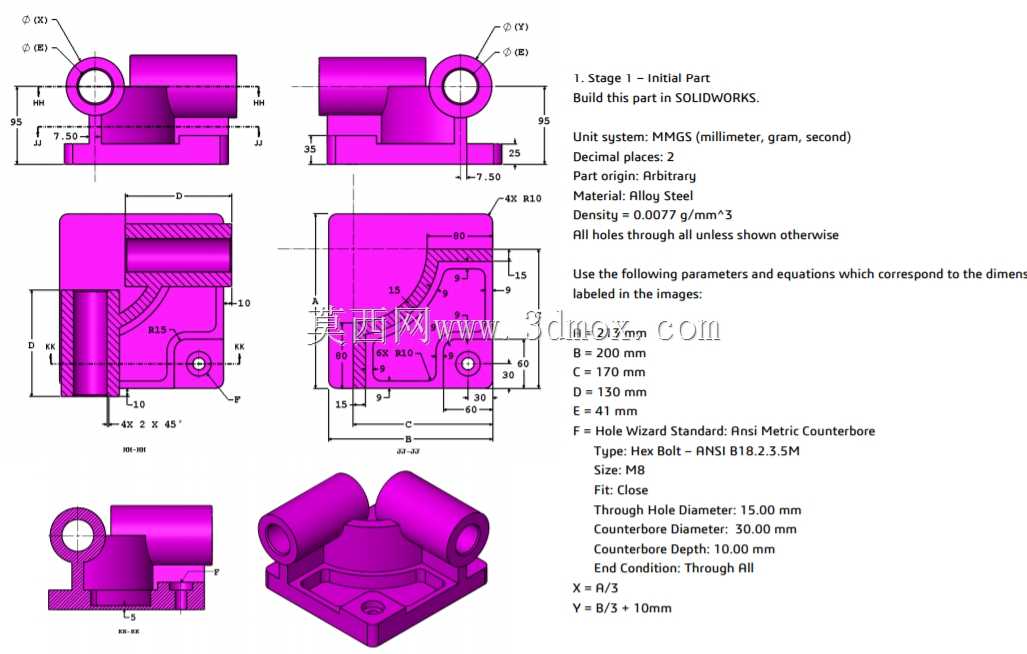

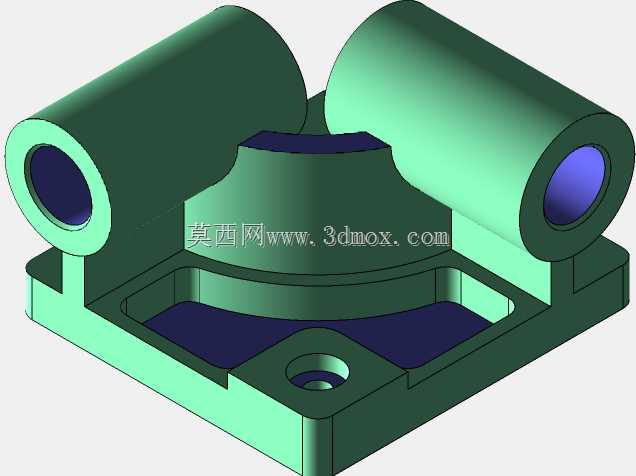

这类双筒铰接支撑结构，在中小型自动化输送线的摆臂铰接位、工装夹具的翻转支撑点位、轻工设备的活动连杆连接段都有极高的复用率，日常做设备改型或者新机构开发时，经常会遇到需要这类带同轴铰接孔、带底部安装基准的支撑零件，很多新手建模时容易忽略安装面的平面度要求、铰接孔的同轴度公差，最后做出来的零件装配后出现卡滞、铰接转动不顺的问题。从结构本身来看，主体采用一体化铸造成型后再做机加工的工艺路线是性价比最高的，底部的安装法兰做了下沉式的安装孔位，安装时螺栓头可以完全沉入法兰平面以下，不会突出安装面干涉其他相邻部件，法兰上的定位销孔是做装配定位用的，首次安装时打锥销定位，后续拆装维护不需要重新找正位置，能大幅缩短设备维保的对位时间。上部两个平行的同轴筒体内孔是装铰接衬套的位置，设计时内孔的粗糙度要求要控制在Ra1.6以内，衬套压装后还要做一次精铰，保证和铰接轴的配合间隙在0.02-0.04mm之间，既不会因为间隙过大出现摆动旷量，也不会因为间隙过小导致转动卡涩。两个筒体之间的连接筋板做了圆弧过渡，没有直角应力集中的结构，在承受交变的摆动力矩时，不会在筋板和筒体的连接位置出现应力断裂的问题，很多新手做这类结构时喜欢直接做直角连接，实际设备运行中受反复冲击载荷，用不了两三个月就会在直角位置出现裂纹，后期补焊都很难解决根本问题。中间的凹腔结构是做减重设计的，在不降低整体结构刚性的前提下，能减少至少30%的零件重量，同时凹腔的位置还可以预留润滑脂的存储空间，铰接位置渗出的润滑脂会顺着筒体端面流到凹腔内，不会直接滴到设备台面或者生产物料上，对于食品包装、医药生产类的洁净车间设备，这种防滴漏的结构细节是必须考虑的。建模的时候要注意，两个筒体的同轴度公差要在建模阶段就做几何约束，不要等建模完成后再去检查尺寸，底部安装面和筒体轴线的平行度也要做关联约束，不然加工出来的零件安装后，铰接轴会和安装基准面出现倾斜，导致连杆摆动时出现别劲的情况。安装边界上，底部法兰的安装孔中心距要和常用的铝型材安装孔位做适配，不管是装在4040还是4080的工业铝型材框架上，都不需要额外做转接板，直接用内六角螺栓就能固定，两个筒体的中心高要控制在常用铰接件的中心高范围内，和标准的连杆摇臂配件做配合时不需要额外调整垫片厚度。这类零件做CSWP认证练习的时候也是高频考点，主要考察多特征组合时的几何约束、工程图的视图标注、公差配合的合理选用，很多考生容易在筋板的圆弧过渡、安装孔的沉头深度、同轴度的标注这几个点丢分，实际工作中做这类零件设计，还要考虑铸件的拔模斜度，非加工面要留1-2度的拔模角，不然铸造脱模的时候会出现粘模、缺肉的缺陷，机加工面的加工余量要控制在1.5-2mm，余量太大加工时容易变形，余量太小又可能因为铸件的尺寸偏差导致加工不到位。另外，筒体的端面要做倒角处理，压装衬套的时候可以起到导向作用，不会刮伤衬套的外圆面，安装孔的孔口也要做倒角，螺栓拧入的时候不会刮掉螺纹上的防锈涂层，这些细节虽然不影响零件的核心功能，但直接决定了零件装配时的顺畅度和长期使用的可靠性。在实际的设备运维场景里，这类支撑座属于易损件吗？其实不是，只要衬套按时更换，支撑座本身的使用寿命可以和设备整体寿命一致，所以设计时材质选用HT200灰铸铁就足够，减震性好，加工成本低，不需要用更贵的钢材或者铝合金，除非是在有腐蚀性的环境里使用，才需要做表面喷塑或者换成不锈钢材质。做工程图输出的时候，主视图采用全剖视展示内部的筒体壁厚和凹腔结构，左视图展示底部法兰的安装孔分布，俯视图展示两个筒体的平行位置关系，局部放大图标注筋板的过渡圆角和倒角尺寸，这样加工车间拿到图纸不需要反复沟通就能直接安排生产，不会出现理解偏差导致的加工报废。
