SolidWorks机械传动连接部件结构设计

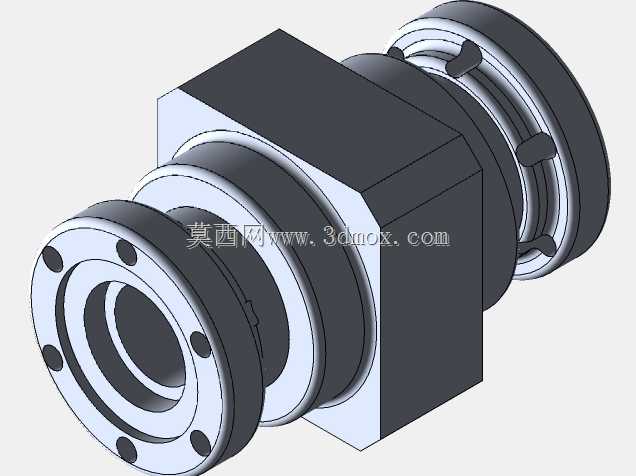

　　这类带方形安装座的双端轴接类零件，在流体输送管路的动力衔接段、中小型传动设备的扭矩传递工位都有广泛应用，日常接触到的低压液压站油路转接、小型离心泵的轴端密封衔接、轻工包装设备的辊组传动连接位，都能见到同结构零件的身影。从实际使用场景来看，该零件核心承担两个功能：一是通过中部的方形安装基座实现与设备安装面板的刚性固定，抵消轴系运转过程中产生的径向窜动与轴向冲击力，避免连接位出现松脱偏移；二是通过两端带法兰盘的筒状结构，分别对接动力输入侧的轴件与输出侧的执行部件，同时内部预留的腔体可以容纳密封件、轴承衬套等辅件，保障传动或介质输送过程的密封性与运转同轴度。

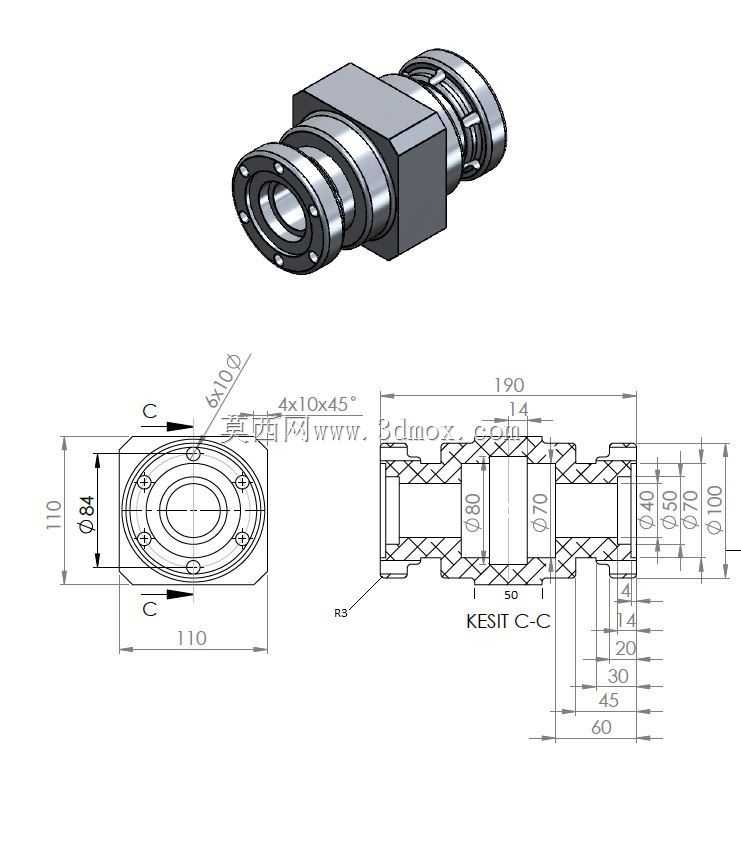

　　从设计思路层面拆解，首先要确定的是安装边界的尺寸约束，从配套的工程图可以看到，方形安装座的对边尺寸为110mm，安装孔位采用对称分布设计，四个固定孔的中心距严格匹配通用设备面板的安装孔位标准，不需要额外做安装板的二次开孔改造，能直接适配多数常规传动工位的安装需求。两端的法兰连接端采用止口定位结构，法兰端面上的连接螺栓孔沿圆周均布，对接时止口先嵌入配对法兰的内孔完成径向定位，再穿入螺栓锁紧，能有效降低装配时的同轴度调整难度，即使是现场装配经验不足的运维人员，也能快速完成精准对接，不会出现偏心导致的运转卡滞、密封渗漏问题。

　　零件的内部腔体采用阶梯孔设计，不同直径的台阶面分别承担不同的功能：靠近两端法兰的台阶位用于安装骨架油封或O型密封圈，阻止内部润滑介质泄漏或是外部粉尘杂质进入腔体；中部的大直径腔体用于安装深沟球轴承或是滑动衬套，为穿过的传动轴提供径向支撑，减少轴系运转时的挠度变形。设计时特意将安装座的方形结构与中部筒体做了一体化的加强过渡，在方形座与筒体的衔接位置设置了圆角过渡结构，避免应力集中导致的安装座断裂问题——毕竟在设备启停瞬间，传动件会产生较大的冲击载荷，如果衔接位置是直角结构，长期受交变应力作用很容易出现裂纹，圆角过渡的设计能将局部应力降低40%以上，大幅提升零件的疲劳使用寿命。

　　在实际选型适配时，需要重点核对三个尺寸边界：一是方形安装座的厚度，这个尺寸决定了零件能适配的安装面板最大厚度，若面板过厚会导致固定螺栓的啮合长度不足，锁紧力不够容易松脱；二是两端法兰的止口直径与螺栓孔分布圆直径，必须和对接的部件尺寸完全匹配，否则无法完成装配；三是内部阶梯孔的各段直径与深度，要和选用的轴承、密封件尺寸一一对应，避免出现配件装不进去或是轴向窜动量过大的问题。另外，零件两端的外伸筒体长度也有讲究，不能过长也不能过短：过长会增加轴系的悬臂长度，降低支撑刚性，运转时容易出现振动；过短则会导致密封件的压缩量不足，密封效果达不到设计要求。

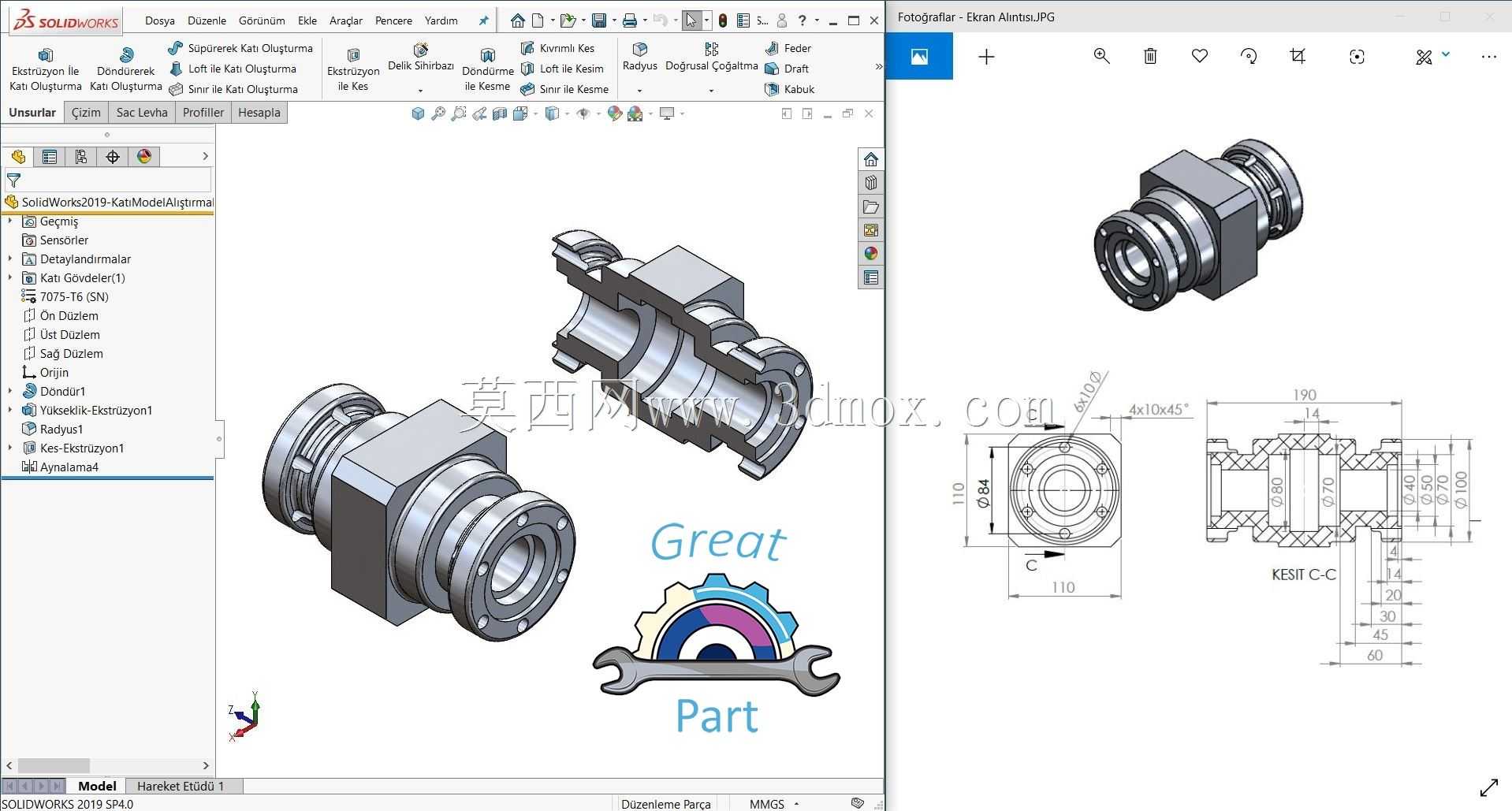

　　从建模逻辑来看，这类零件的建模优先采用旋转凸台做出主体筒体的基础轮廓，再拉伸切除出方形安装座的外形，之后通过圆周阵列做出两端法兰的连接孔，最后添加安装孔、倒角、圆角等细节特征。建模过程中要注意各特征的父子关系，将安装基准面设置在方形安装座的贴合面上，所有尺寸都从这个基准面开始标注，和实际加工时的工艺基准保持一致，这样导出的工程图在车间加工时，工人不需要重新换算尺寸，能直接按图编程加工，减少工艺转换过程中的尺寸误差。配套的工程图里除了基本的视图表达，还专门做了剖面视图展示内部腔体的结构，标注了关键的形位公差，比如两端法兰止口的同轴度、安装座贴合面的平面度，这些公差要求直接决定了零件装配后的运转精度，是设计过程中不能忽略的核心要求。

　　这类零件在实际使用中，通常会根据应用场景选择不同的材质：用于传动工位的一般选用45号钢做调质处理，提升整体的强度与抗冲击性能；用于流体输送转接工位的则会选用304不锈钢，提升耐腐蚀性能，避免介质长期侵蚀导致零件锈蚀损坏。不管选用哪种材质，加工完成后都要对安装贴合面、法兰止口面、内部轴承位做精加工，表面粗糙度达到Ra1.6以下，才能保障装配后的配合精度，减少运转过程中的磨损。
