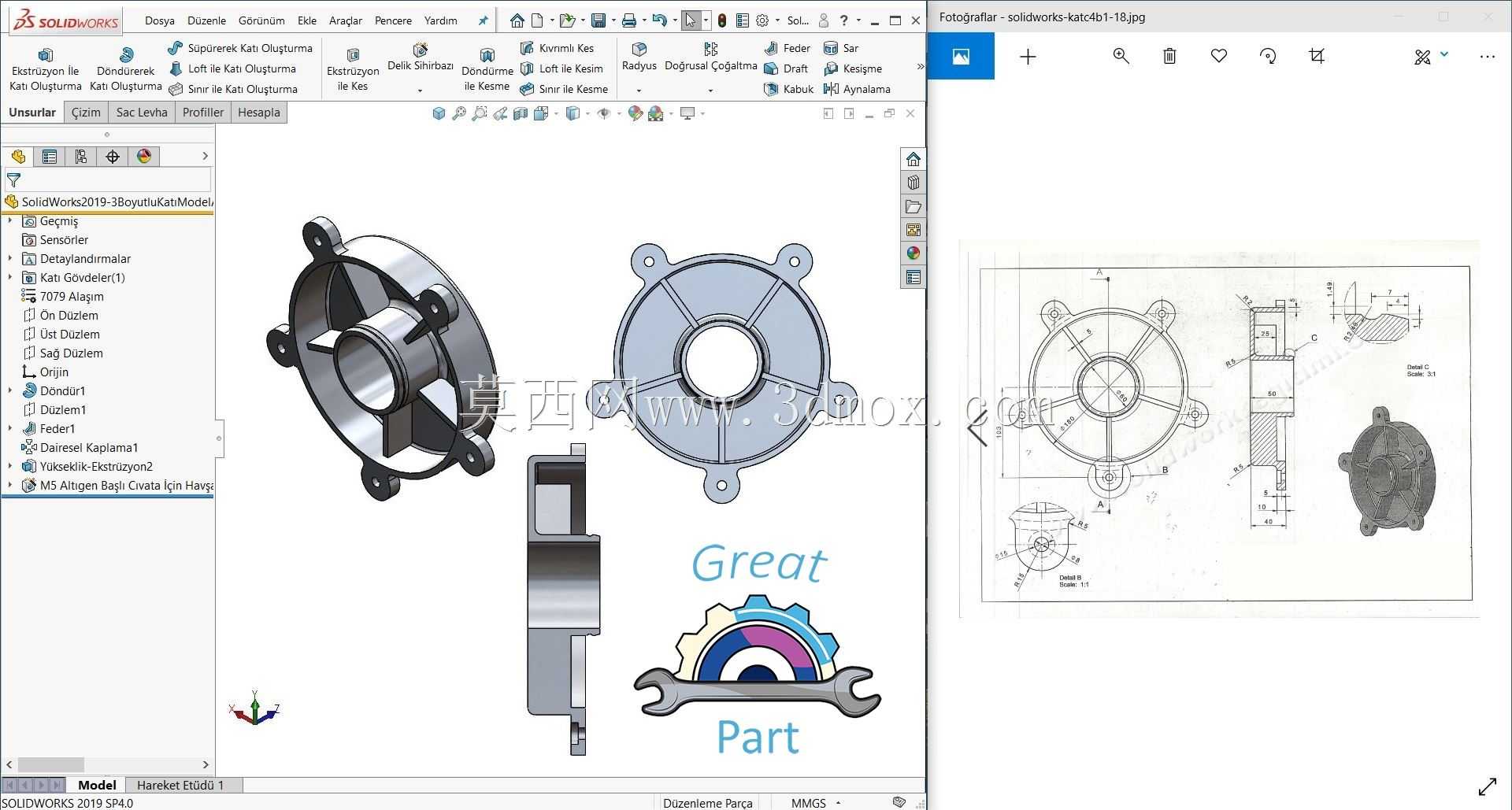

带安装耳的圆形法兰式端盖结构设计

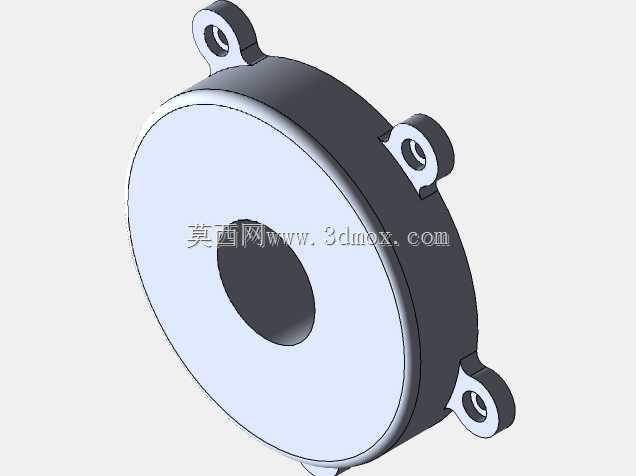

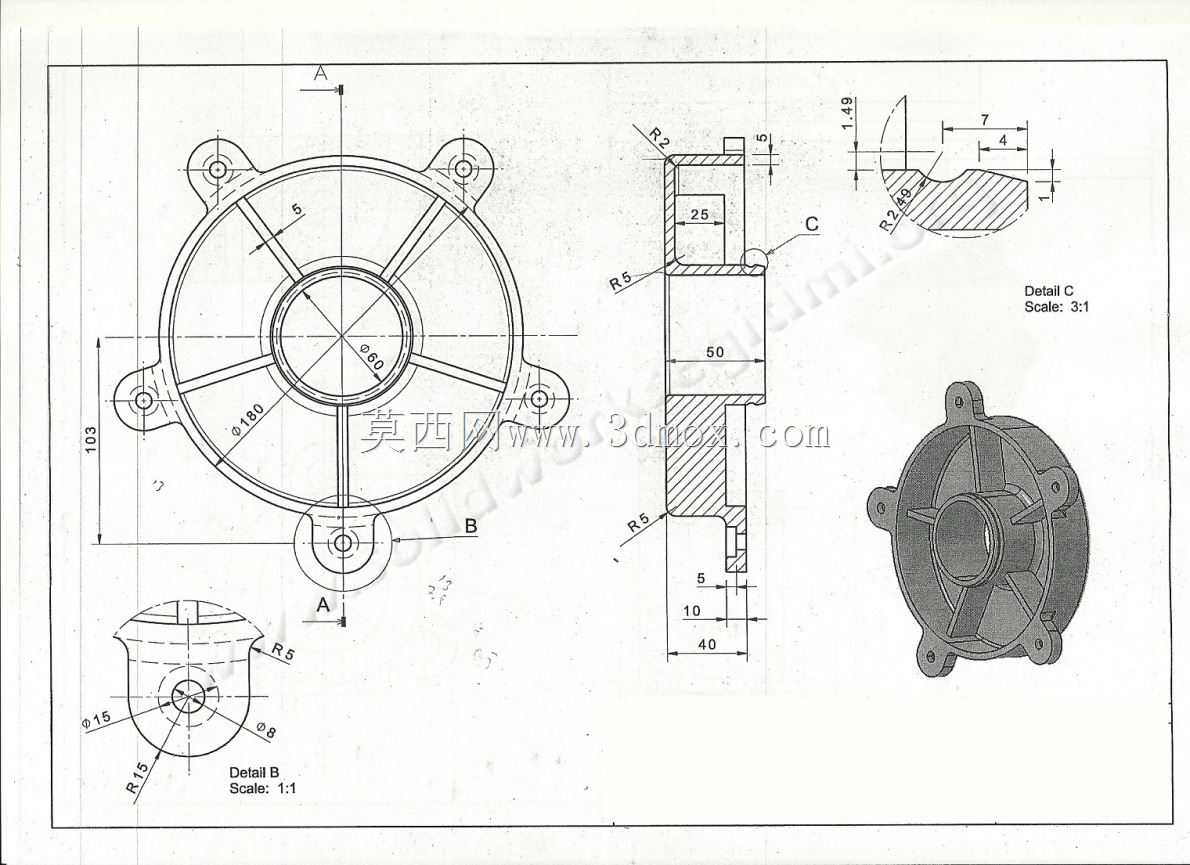

这类带周向安装耳的圆形端盖，常应用在中小型减速箱、液压阀组集成块、小型离心泵泵体的端部封盖位置，也可作为微型气动马达的壳体端封使用，核心作用是为腔体内部的传动件、密封件提供轴向定位支撑，同时阻挡外界粉尘、切削液、水汽进入腔体内部，避免内部润滑脂泄漏或者传动件出现异常磨损。从结构设计逻辑来看，端盖主体采用圆盘式基体结构，中心预留的通孔用于穿过传动轴，孔位内侧设计有阶梯槽结构，可直接嵌入骨架油封或者毡圈密封件，无需额外加工密封座，能减少装配环节的零件数量，降低现场装配的对位难度。周向均匀分布的三个带安装孔的凸耳，是整个零件的安装受力部位，凸耳与圆盘基体的衔接位置做了圆弧过渡处理，避免应力集中导致安装锁紧时出现根部断裂的问题，安装孔采用光孔设计，适配内六角圆柱头螺钉穿过，直接与腔体端面的螺纹孔锁紧固定，安装时不需要额外加装螺母，适合腔体周边操作空间狭窄的装配场景。端盖朝向腔体内部的一侧设计有环形定位止口，止口的外径与腔体端部的内孔尺寸采用小间隙配合，装配时止口直接插入腔体内孔，既能快速完成端盖的径向定位，保证端盖中心与传动轴的同轴度，避免密封件出现偏磨导致密封失效，也能承担部分径向载荷，减少安装螺钉受到的剪切力。从安装边界尺寸来看，端盖的圆盘主体外径略小于腔体端部的安装面外径，三个安装凸耳的外边缘不超出腔体安装面的外轮廓，不会额外占用设备周边的安装空间，凸耳上的安装孔中心距按照通用安装规范设计，可适配同规格的标准端盖安装尺寸，具备一定的互换性，设备维护时可直接替换同规格的标准端盖，不需要重新加工安装孔位。端盖的厚度设计兼顾了刚性与轻量化需求，基体厚度满足密封件的压缩量要求，同时在非受力区域做了局部减薄处理，既保证螺钉锁紧时端盖不会出现翘曲变形，保证密封面的平面度要求，也能减少零件的材料消耗，降低加工成本。在实际建模过程中，这类零件需要重点关注止口与安装孔的位置度公差，止口的圆柱面与端盖安装基准面的垂直度需要控制在合理范围内，避免装配后密封件出现偏心磨损；安装孔的位置度需要保证与腔体端面螺纹孔的对位精度，避免出现螺钉无法顺利拧入的问题。另外，密封槽的尺寸需要匹配所选密封件的标准规格，槽宽与槽深按照密封件的压缩率要求设计，保证密封件安装后有合适的压缩量，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现密封泄漏的问题。这类端盖的实际使用场景覆盖了通用机械传动的多数领域，从小型输送线的减速电机端盖，到机床润滑系统的泵体端封，再到小型气动执行元件的端部封盖，都能看到这类结构的应用，其结构简单、安装便捷、密封可靠的特点，也让它成为通用机械传动结构中应用最广泛的端封类零件之一。在建模时，可先绘制端盖的主体截面轮廓，通过旋转特征生成基体结构，再拉伸生成周向的安装凸耳，之后切除生成中心通孔、密封槽与安装孔，最后对所有锐边做倒角处理，避免装配时划伤操作人员或者损坏密封件，整个建模过程逻辑清晰，特征顺序合理，后续修改尺寸时可直接通过参数调整快速生成不同规格的同类型端盖模型，能有效提升系列化零件的设计效率。
