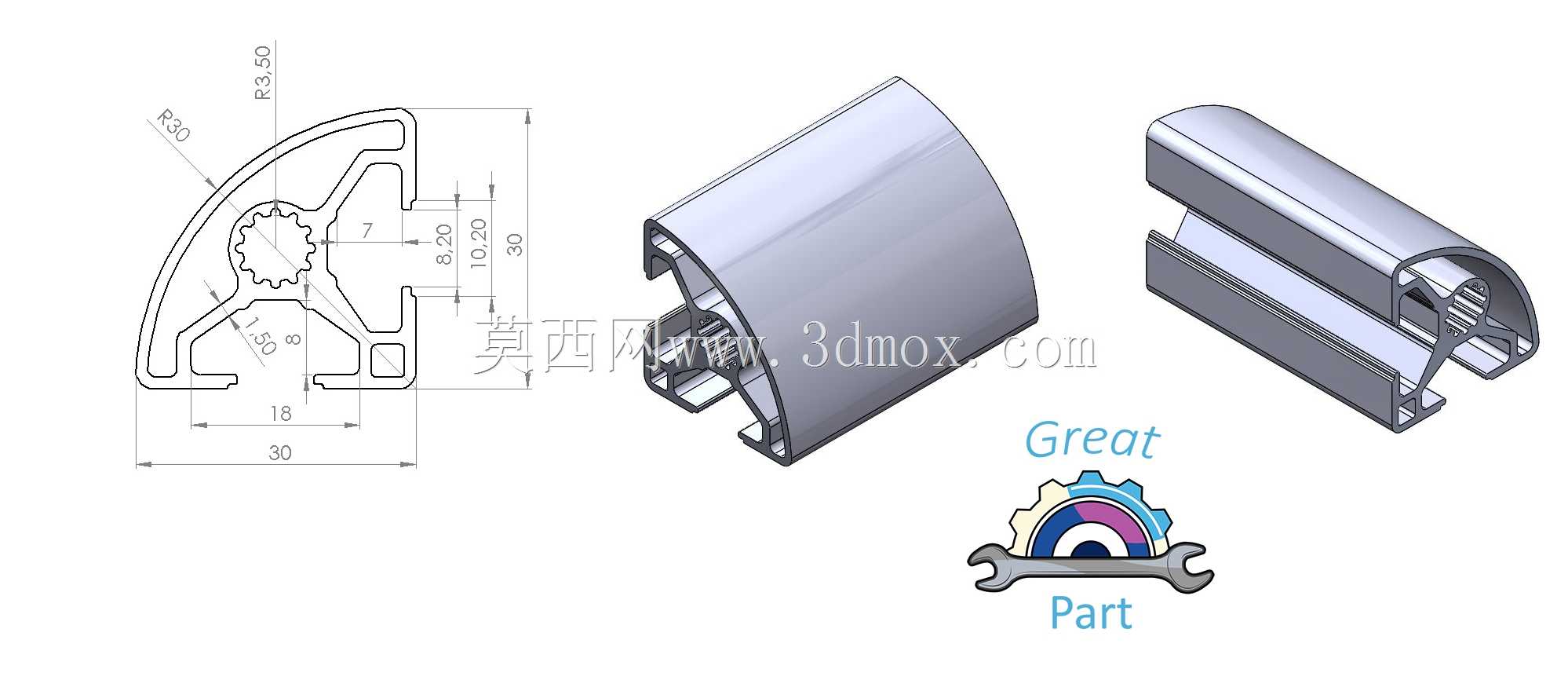

30x30R圆弧西格玛工业铝型材截面

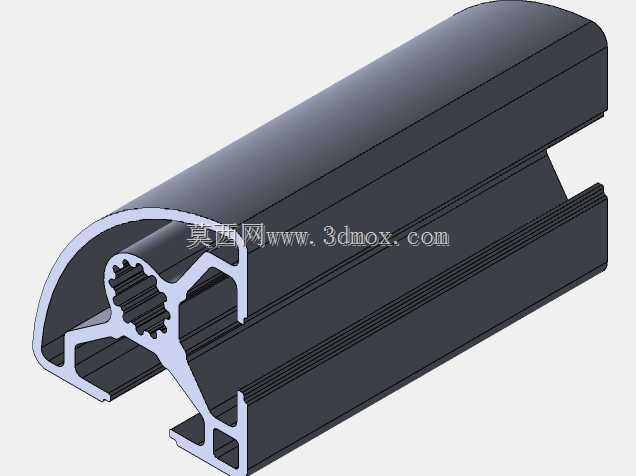

这款带R圆弧过渡的30规格西格玛型材，是工业框架搭建里常用的转角专用型材，和常规直角3030铝型材不同，外侧做了R30的大圆弧曲面，能避免框架直角棱边带来的磕碰风险，在设备安全防护栏、人机协作工位周边的防护框架、洁净车间的设备外罩这类场景里应用很广，圆弧过渡的外形不会积留灰尘，也更符合洁净环境的卫生要求，同时圆润的外观也能提升设备整体的视觉质感，不会像直角型材那样生硬。从截面结构来看，型材外侧总宽度为30mm，圆弧侧的外轮廓半径为30mm，和相邻的直面型材拼接时，能刚好形成顺滑的90度转角过渡，不会出现台阶或者棱边凸起。截面内部的槽道沿用了西格玛型材的标准槽型，槽口内部设置了带齿的锁紧定位结构，配套的T型螺栓、滑块螺母可以直接卡入槽内，安装时不需要提前预埋紧固件，能沿着槽道任意调整安装位置，和同系列的30系列直型材、连接件、端盖、脚轮等配件完全通用，不需要单独开模定制配套零件，能降低框架搭建的配件采购成本。型材内部的筋板布局做了针对性优化，靠近圆弧侧的筋板做了弧度适配，既保证了圆弧外侧的壁厚均匀，避免挤压生产时出现壁厚差导致的变形，也通过斜向筋板连接了圆弧外壁和内侧的安装槽壁，提升了转角位置的抗扭性能，在框架承受侧向推力或者碰撞载荷时，圆弧位置不会出现凹陷变形。安装边界上，这款型材的端面连接尺寸和标准3030铝型材完全一致，使用常规的30系列角码、内置连接件就能完成和直型材的90度拼接，槽道中心距直面边缘的尺寸为8.2mm，和标准30型材的槽位尺寸完全对齐，拼接后相邻型材的槽道能保持在同一平面，安装面板、亚克力板、钣金门板的时候，不需要额外调整压条的位置，密封胶条也能直接嵌入槽内，保证框架的密封性能。在实际设备搭建中，这款圆弧型材常用来做防护框架的外侧立柱、设备操作台面的边缘包边、输送线两侧的护栏转角，相比用两根直型材拼接成直角的方案，一体式的圆弧转角没有拼接缝隙，不会残留切削液、加工碎屑，清理维护更方便，同时圆弧结构的抗冲击性能更好，在车间有物料转运车频繁磕碰的场景下，不会像直角拼接那样容易出现接缝开裂、型材变形的问题。截面内侧的槽道布局兼顾了多方向安装需求，除了外侧圆弧面，其余两个直面都设置了标准安装槽，既可以在槽内安装传感器安装座、管线槽、走线卡扣，也能固定透明防护板、铝塑板等封板，单根型材就能同时满足转角过渡、封板固定、配件安装的多重需求，减少框架搭建时的型材种类，降低物料管理的复杂度。型材的壁厚设计符合工业重载框架的使用要求，槽口位置的壁厚足够承受紧固件的锁紧力，在使用M6螺栓锁紧连接件时，不会出现槽口变形、滑牙的问题，内部的空腔结构也可以用来穿设设备的气管、电缆，避免管线外露，提升设备整体的整洁度，同时空腔结构也能减轻型材自身重量，降低框架整体的负载，在移动设备、可移动工作台的框架上使用时，能减少脚轮的承重压力，提升移动的顺畅度。
