4040轻型西格玛工业铝型材剖面结构

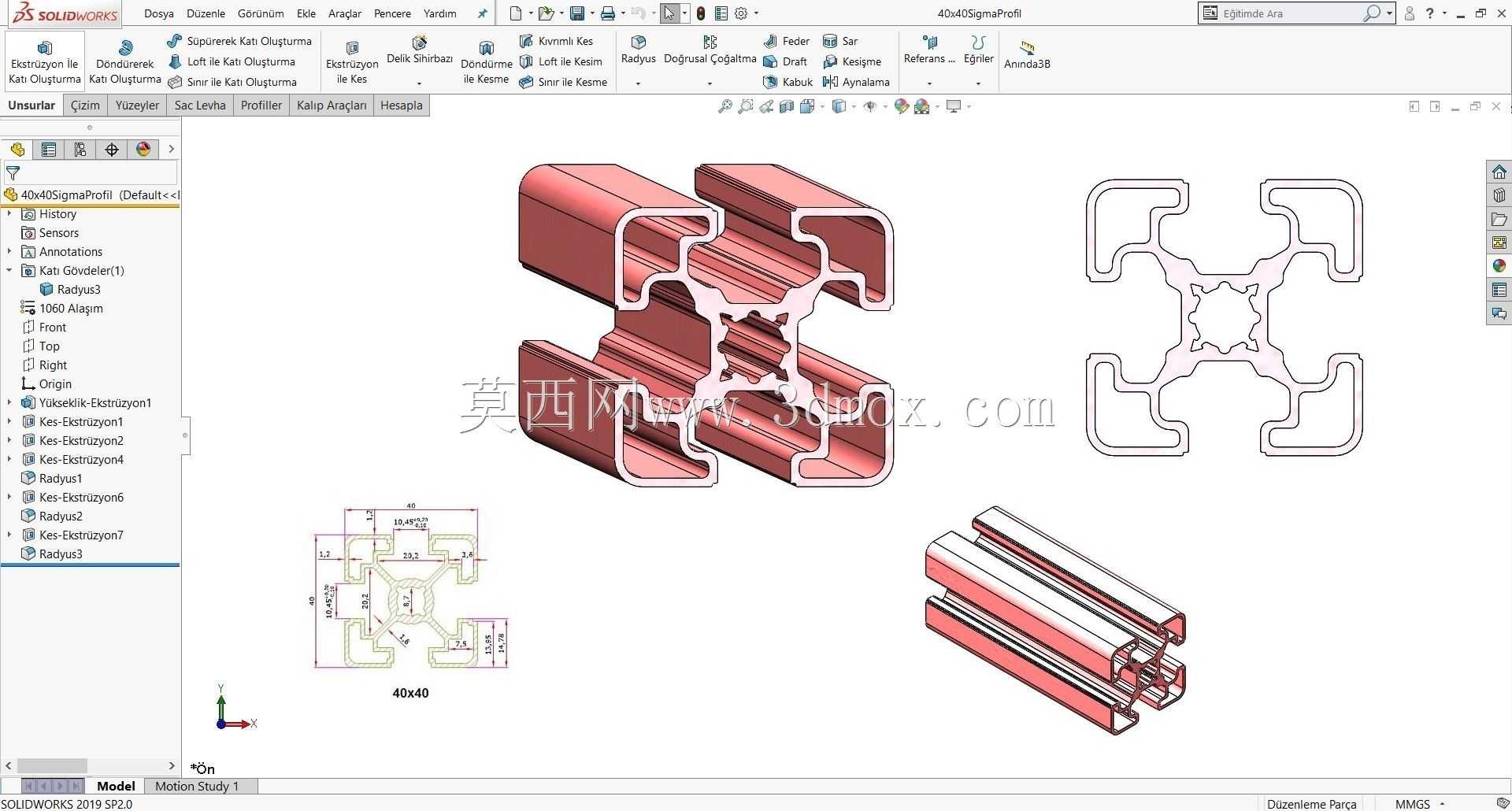

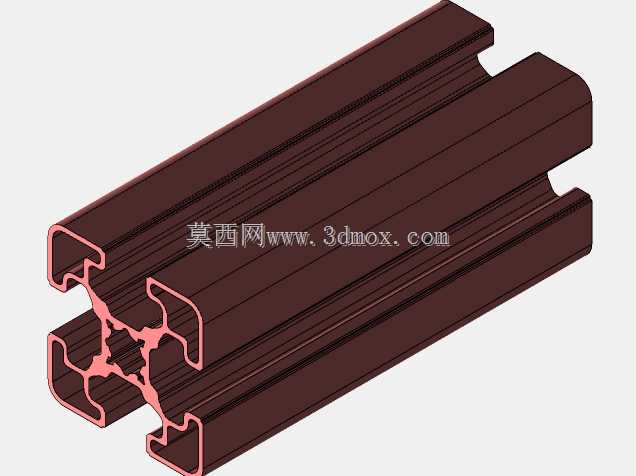

　　在工业框架搭建场景里，这类40规格的轻型西格玛铝型材是桌面级设备机架、小型检测工位护罩、电子产线旁物料周转架的常用基材，区别于同截面尺寸的欧标重型型材，它的壁厚做了轻量化优化，单米重量更低，适合对整体负载要求不高、但需要快速拼装调整的工位场景。从剖面结构能看到，型材四个方向都预留了标准T型槽道，槽口尺寸适配常用的T型螺栓、法兰螺母，拼装时不需要对型材做额外的铣削、打孔加工，只需要在对应槽位滑入紧固件，搭配角码、端盖、脚轮等配件就能完成框架组装，后期调整工位布局时，只需要松开紧固件就能重新调整型材位置，不需要整体拆解重做，能大幅缩短现场改造的工时。设计这类型材截面的时候，首先要保证槽道的位置精度，

　　槽道中心到型材外边缘的尺寸公差控制在±0.2mm以内，这样多根型材拼接的时候，相邻的安装面不会出现错位，安装面板、亚克力护板的时候能保证贴合度，不会出现缝隙不均的问题。型材的中心空腔做了十字加强筋结构，不是实心结构也能保证足够的抗扭、抗弯性能，在承受垂直方向静载荷的时候，400mm跨度下的形变量能控制在0.5mm以内，满足小型设备机架的刚度要求，不会因为长期承重出现型材弯曲变形的问题。四个外角做了R1.5的圆角处理，不是尖锐直角，现场安装调试的时候不会划伤操作人员，也能避免磕碰掉漆影响外观。安装边界上，这类型材的外轮廓尺寸是标准40mm×40mm，相邻两根型材垂直拼接的时候，角码占用的空间不会超出型材外轮廓，做出来的框架外边缘齐整，

　　不会有突出的配件影响周边通道通行。槽道内部的尺寸做了限位设计，螺母滑入槽道后不会出现转动，拧紧紧固件的时候不需要额外用工具固定螺母，单人就能完成组装操作。和普通的4040欧标型材相比，西格玛槽型的槽口边缘做了加厚处理，频繁拆装紧固件的时候不会出现槽口变形滑牙的问题，重复利用率更高，适合需要经常调整结构的实验台架、测试治具框架场景。在做三维建模的时候，剖面结构要准确还原槽道的圆弧过渡、加强筋的壁厚尺寸，不能随意简化槽道内部的结构，否则导出的工程图会和实际型材尺寸有偏差，导致后期加工配件的时候出现安装不上的问题。这类轻型型材不适合用在重载输送线的主框架、大型设备的承重底座上，它的负载上限大概在每米承重30kg以内，

　　选型的时候要根据实际的载荷情况计算跨度和支撑点位置，避免因为选型不当出现框架下沉变形的问题。型材表面做了阳极氧化处理，剖面结构里能看到氧化层均匀覆盖在型材外表面，日常使用中不容易被腐蚀，在普通车间环境下使用寿命能达到十年以上，不需要做额外的防锈涂装。拼装的时候如果需要在型材上安装走线槽、传感器支架，直接利用预留的T型槽就能固定，不需要在型材表面打孔，不会破坏型材的整体强度，后期增加配件的时候也有足够的安装位置。
