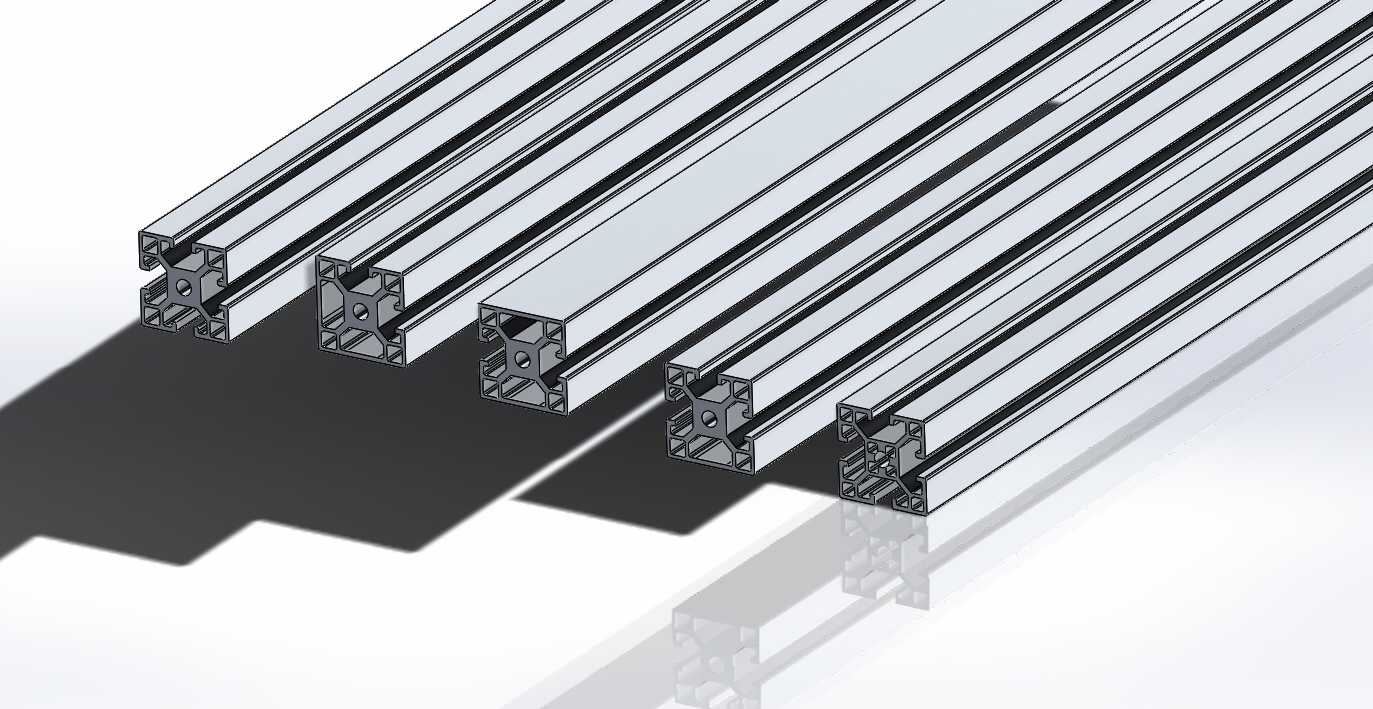

多规格T型槽铝挤压型材剖面结构展示

在非标自动化设备搭建、工业流水线框架组装、检测设备防护围挡、车间工作台架体制作的场景里，T型槽铝型材一直是结构选型阶段的核心基础构件，不同截面规格的型材适配不同载荷等级、安装跨度的使用需求，本次呈现的是覆盖10系列到54系列全区间的T型槽铝挤压型材剖面结构，能直观呈现不同规格型材的内部筋位布局、槽口尺寸、壁厚差异，方便结构设计人员在选型阶段快速匹配对应工况的型材型号。从实际使用场景来看，小截面规格的T型槽型材多用于轻型载荷场景，比如小型检测设备的外框、桌面式工装的架体、电子产线的物料挂架，这类场景对型材的静载要求不高，但对槽口的配件兼容性、型材本身的轻量化程度有较高要求，设计时内部筋位多采用薄壁十字支撑结构，在保证槽口安装强度的前提下尽可能降低型材米重，减少整体架体的自重负载。中等截面规格的T型槽型材适用范围最广，覆盖了大部分中型自动化设备的主机框架、流水线的支撑主梁、设备安全防护栏的主立柱，这类型材的内部筋位会在十字支撑的基础上增加斜向加强筋，提升型材截面的抗扭、抗弯性能，槽口尺寸统一适配标准T型螺栓、滑块螺母，不需要额外打孔攻丝就能完成各类配件的快速安装，架体组装时可以根据实际布局灵活调整安装位置，后期改造调整时不需要破坏型材本体结构，拆装复用率远高于焊接钢结构架体。大截面规格的T型槽型材主要用于重载场景，比如大型桁架机械手的支撑梁、重载仓储货架的主立柱、大跨度设备的行走轨道基座，这类型材的外壁厚度更大，内部筋位采用多腔室支撑结构，部分高载荷型号还会在腔室内设计加强凸台，可搭配内置钢条进一步提升整体承载能力，槽口尺寸也会对应加大，适配更高强度等级的锁紧配件，保证大跨度安装时的挠度控制在允许范围内，避免运行过程中出现结构晃动影响设备精度。从设计思路上看，全系列T型槽铝型材的槽口尺寸遵循统一的适配标准，不同规格的型材可以通过专用角件、连接板完成拼接组合，不需要针对不同规格单独设计连接配件，降低了配件库存压力和选型难度。剖面结构可以清晰看到每款型材的槽道深度、壁厚分布、筋位连接位置，设计人员在做三维建模时，可以直接参考剖面尺寸完成型材截面草图绘制，快速生成不同长度的型材模型，也能根据剖面的筋位位置提前预留安装孔位，避免打孔时打穿内部筋位影响结构强度，或是打孔位置与槽道冲突导致配件无法安装。安装边界方面，不同规格的型材对应的连接角件尺寸、螺栓长度、端盖尺寸都有明确的适配范围，小规格型材的安装连接边距更小，适合紧凑空间内的架体搭建，大规格型材的连接边距更大，需要在设计时预留足够的安装操作空间，尤其是多根型材交汇连接的位置，需要提前核对各型材的剖面尺寸，避免出现型材干涉、连接配件无法锁紧的问题。在实际设备维护场景中，T型槽结构的型材可以在槽道内内置线缆、气管，通过盖板将管线隐藏在型材槽道内，既提升了设备整体的整洁度，也能避免管线外露被工件剐蹭造成损坏，不同规格的型材槽道容量不同，小规格型材槽道可容纳少量信号线缆，大规格型材槽道可同时容纳动力线缆、多根气管，满足不同设备的布线需求。从加工角度看，铝挤压型材的成型精度由挤压模具决定，剖面结构的尺寸一致性好，切断、铣槽、打孔等二次加工的工艺难度低，不需要复杂的加工设备就能完成现场改制，相比方管焊接的架体，加工周期更短，表面阳极氧化处理后耐腐蚀性强，不需要额外做喷漆防锈处理，在车间多尘、有少量切削液飞溅的环境下也能长期使用，不会出现锈蚀掉漆的问题。做结构选型时，不能只看型材的外轮廓尺寸，必须结合剖面的筋位结构、壁厚参数核算承载能力，同样外轮廓尺寸的型材，内部筋位布局不同、壁厚不同，实际承载能力可能相差一倍以上，通过剖面结构可以直观判断型材的加强结构是否匹配使用场景的载荷要求，避免选型过小导致架体变形，或是选型过大造成材料成本浪费。
