工业框架用4040欧标槽铝型材结构

做非标设备机架设计这么多年，40系列铝型材永远是选型清单里绕不开的选项，其中40x40规格的双槽款又是覆盖场景最广的型号，小到桌面式测试工装台、小型输送线侧架，大到整线设备的外围防护栏框架、中型设备的主机承载架，几乎都能看到它的身影。不同于20系列型材偏轻薄、仅能做轻型防护或小型载具的定位，40x40规格的截面惯性矩刚好卡在中型承载的区间，单根1米长度的型材两端简支状态下，中部静载承载能到80kg以上不产生超过0.5mm的扰度，完全能满足大部分工业场景下的机架承重需求，又不会像50、60系列型材那样自重过大、成本偏高，造成不必要的选型浪费。

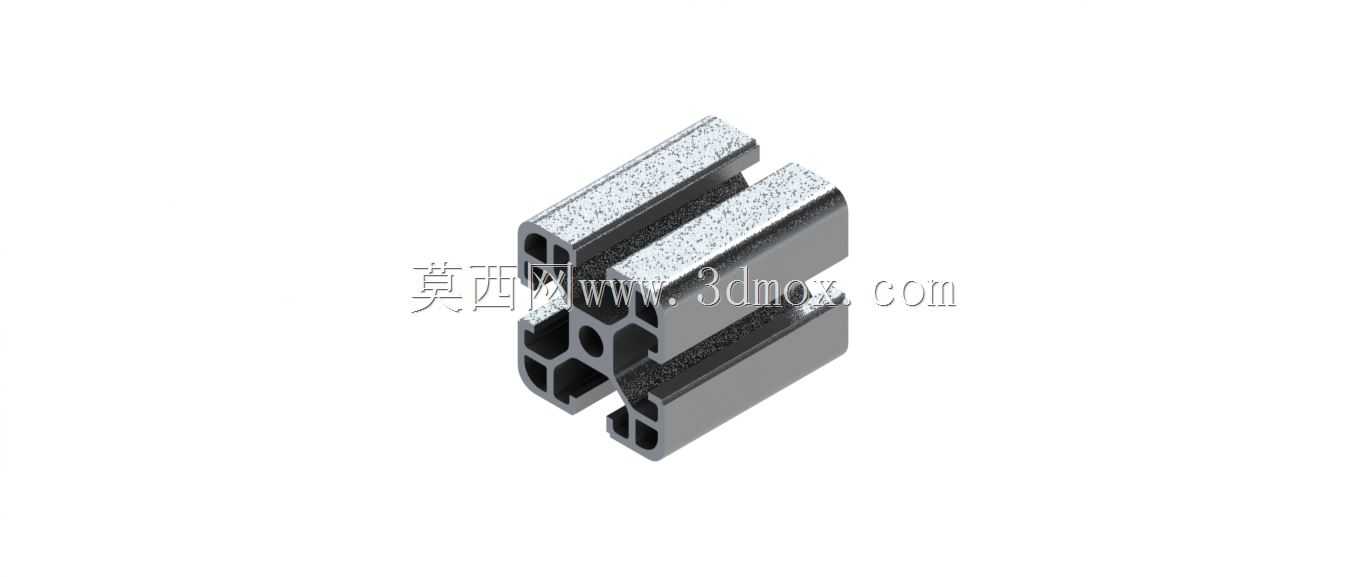

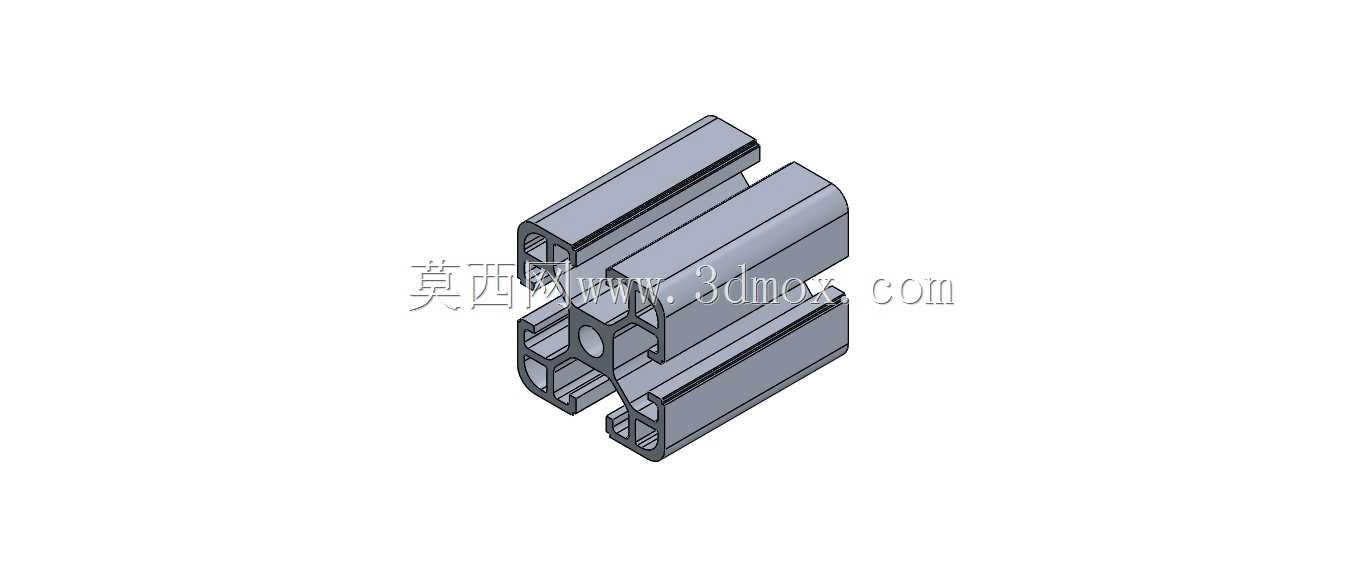

这款双槽结构的4040铝型材，截面设计上做了对称式的T型槽布局，四个侧面均预留标准欧标槽宽，槽口尺寸适配M6、M8规格的T型螺栓与方形螺母，装配时不需要在型材本体上做打孔攻丝处理，只需要提前将螺母滑入槽道对应位置，就能通过螺栓锁紧实现各段型材的直角、斜角连接，后期如果需要调整机架结构、增减安装附件，只需要松开对应位置的螺栓就能重新调整位置，完全不会像焊接方管框架那样一旦焊死就无法改动，也不会出现焊接变形、焊疤需要打磨处理的问题，能大幅缩短设备的组装调试周期。

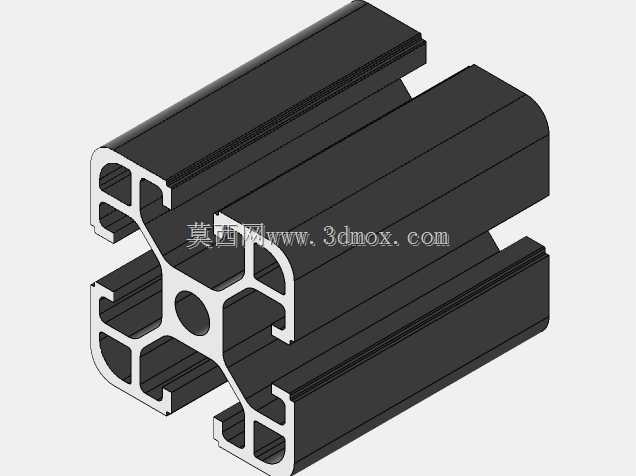

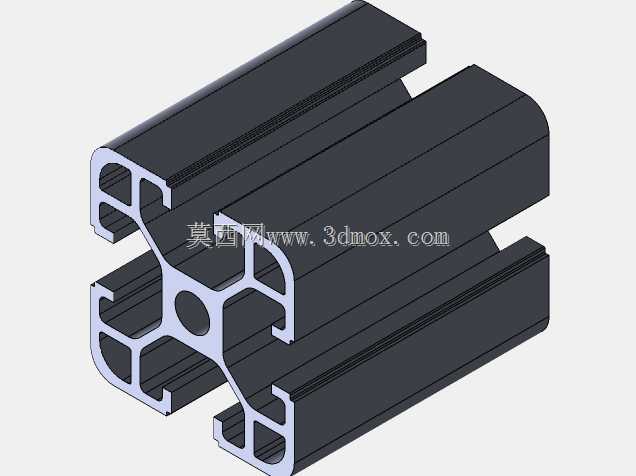

从截面内部结构来看，这款型材采用了多腔式的加强筋设计，中心区域做了十字交叉的筋位支撑，四个角位也做了圆弧过渡的加厚处理，既保证了截面的整体抗扭、抗弯性能，又通过中空结构控制了型材的整体自重，每米重量控制在2kg左右，搬运、裁切都比较方便。型材的槽道内部做了精准的尺寸公差控制，槽宽公差控制在±0.2mm以内，配套的T型螺母滑入后不会出现旷量，锁紧后连接强度足够，配合对应的角码、端盖、脚轮安装座等配件，能快速搭建出不同高度、不同尺寸的框架结构。

在实际应用场景里，这款型材最常用来搭建自动化设备的主机机架，比如小型螺丝机、桌面型点胶机的设备底座，搭配对应的脚杯或者脚轮，既能保证设备运行时的整体稳定性，又能通过型材槽道方便地安装电气安装板、传感器支架、防护门板等附件，所有走线都可以隐藏在型材的槽道内部，配合线槽盖板就能让设备外观更整洁，也能避免线缆外露造成的安全隐患。除此之外，车间里的物料周转车、工位工作台、设备外围的安全防护围栏，也大量使用这款4040铝型材，因为它的表面经过阳极氧化处理，耐磨耐腐蚀，车间里的切削液、润滑油溅到表面也不会产生锈蚀，日常只需要简单擦拭就能保持外观整洁，使用寿命远长于普通喷涂方管焊接的框架。

设计选型的时候需要注意安装边界的尺寸核算，这款型材的外轮廓尺寸是标准40mm×40mm，直角连接时如果使用外置角码，角码会突出型材表面12mm左右，做整体框架尺寸核算的时候需要把这部分突出量算进去，避免出现安装后整体尺寸超差的问题；如果使用内置角件连接，就不会有外凸的问题，但内置连接的锁紧强度比外置角码稍低，适合承载要求不高的框架结构。另外型材裁切的时候要保证端面的垂直度，公差控制在0.1mm以内，不然多段型材拼接的时候会出现缝隙，影响整体框架的平整度，连接螺栓的锁紧扭矩建议控制在18-22N·m，扭矩过大容易造成型材槽道变形，扭矩过小则会出现连接松动，设备运行时产生晃动。

很多刚入行的结构设计人员做铝型材框架的时候，容易忽略型材的挠度计算，直接按照满长度选型，最后做出来的框架中部下挠，影响设备运行精度，其实用这款4040型材做水平横梁的时候，如果跨度超过1.2米，就建议在中部增加支撑立柱，或者更换更大规格的型材，不要强行用小规格型材做大跨度承载，避免后期使用过程中出现结构变形。另外槽道内安装螺母的时候，建议提前规划好所有附件的安装位置，提前把螺母滑入槽道，不然等框架组装完成后，有些封闭位置的槽道就没法再补装螺母，会给后期的附件安装造成麻烦。

相比钢制焊接框架，铝型材框架的另一个优势是拆装方便，设备如果需要搬迁移位，只需要拆开连接螺栓就能把框架拆成单根型材，到新场地后可以快速重新组装，不需要像焊接框架那样整体吊装，也不会在拆装过程中破坏框架结构，对于需要经常调整布局的车间产线来说，这种模块化的型材结构适配性会强很多。而且铝型材的回收价值也比较高，后期框架报废后材料可以回收再利用，相比方管框架报废后只能当废铁处理，全生命周期的成本其实更低。
