机加工虎钳防滑塑料钳口结构设计

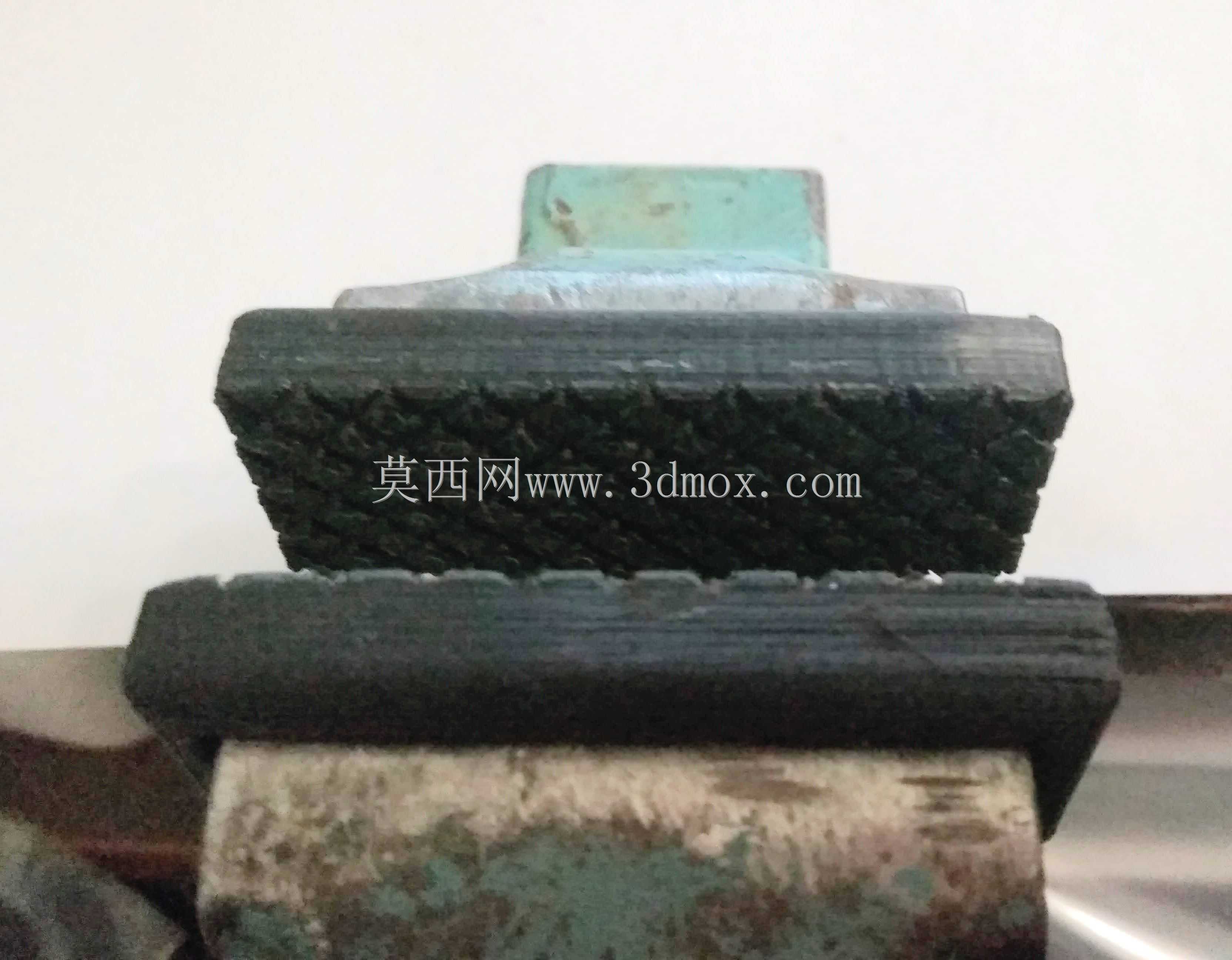

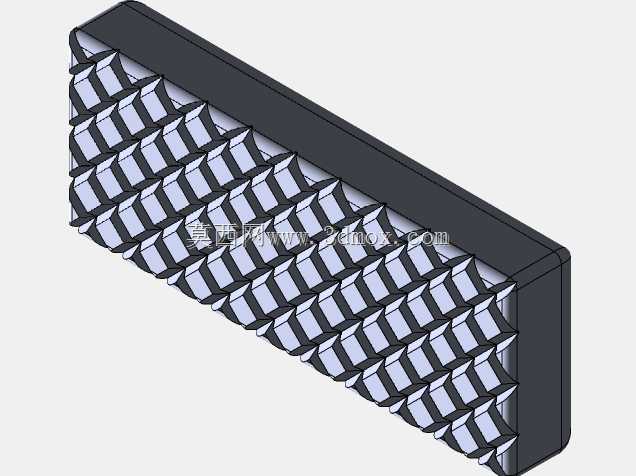

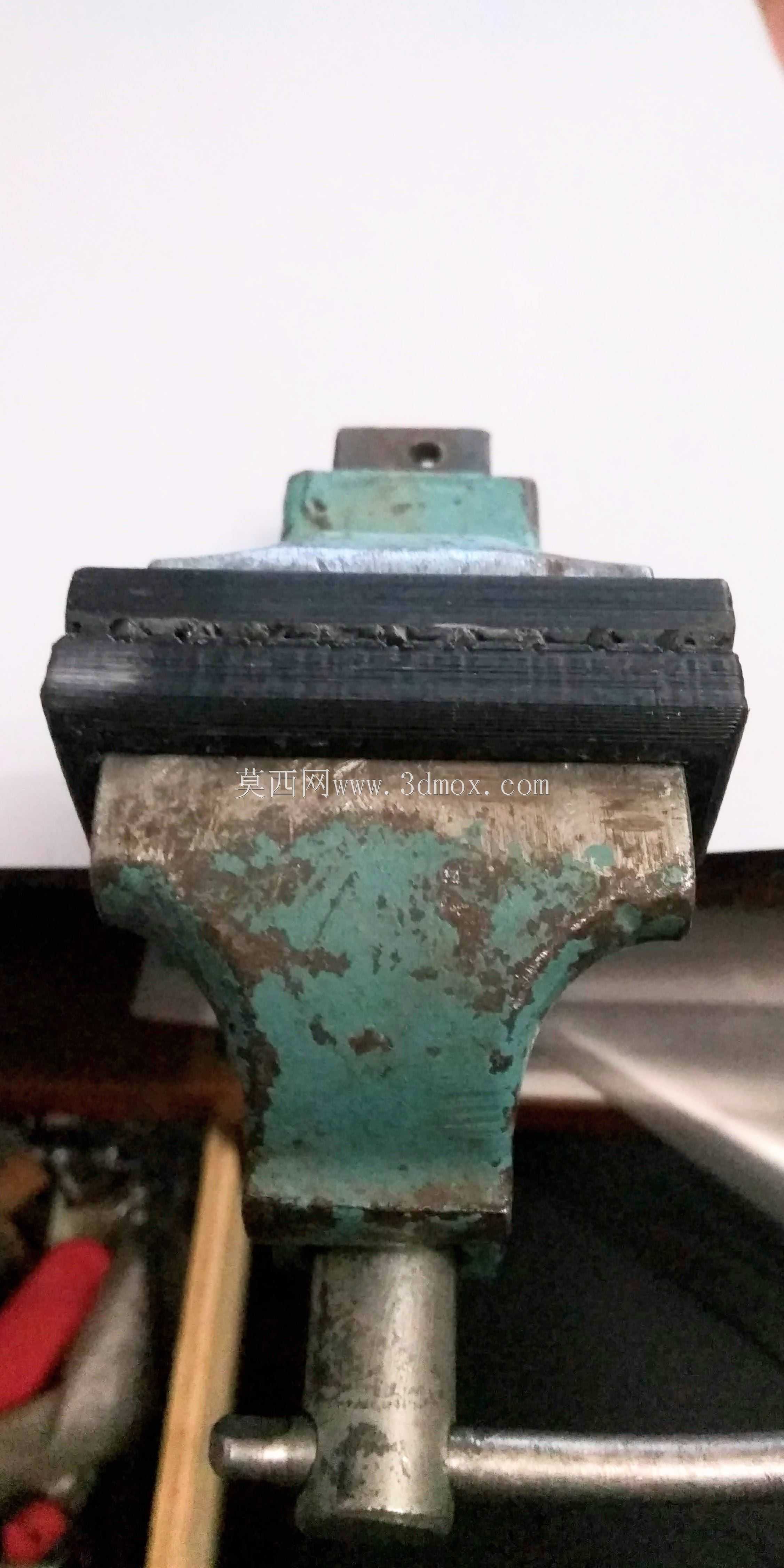

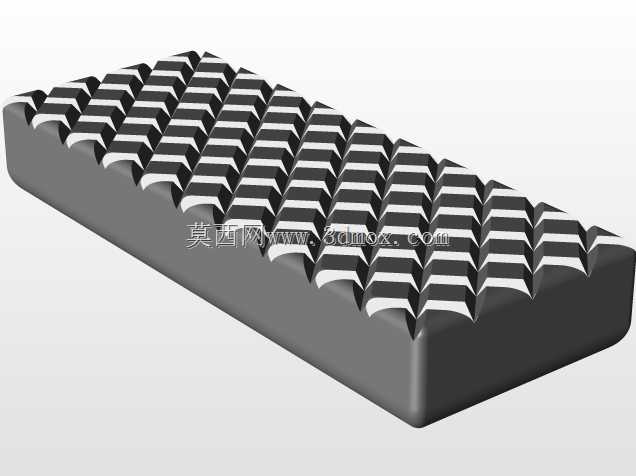

在日常机加工、精密装配、钳工修配的作业场景里，虎钳作为台面上最常用的夹持工装，钳口的接触形式直接决定了工件装夹的可靠性与成品表面质量。常规金属虎钳钳口的齿纹硬度高，夹持软质金属、塑料工件、已加工成型面时，很容易在工件表面压出齿痕，甚至造成薄壁件的夹持变形，这时候替换专用的塑料钳口，就能在保证足够夹持摩擦力的前提下，避免损伤工件已加工表面。这款虎钳用塑料钳口，整体为长条形块状结构，主体采用耐磨工程塑料注塑成型，接触工作面设计有阵列排布的金字塔形齿纹，齿纹的凸起高度经过反复验证，既不会因为齿纹过深压伤工件表面，又能在钳口夹紧时通过齿纹的微小形变嵌入工件表面微观不平处，提供足够的静摩擦力，防止工件在锉削、钻孔、轻铣、装配敲击过程中出现滑移。从设计思路来看，这款钳口没有采用复杂的快换结构，背面为平整安装面，可直接贴合在原有金属虎钳的固定钳身与活动钳身端面上，通过沉头螺钉或者强力磁吸的方式完成固定，安装边界完全匹配常规台虎钳的钳口安装孔位间距，不需要对原有虎钳进行任何改造就能直接替换使用。钳口的整体长度覆盖常规4寸、6寸台虎钳的钳口宽度范围，厚度控制在合理区间，不会因为加装塑料钳口过度缩减虎钳的最大开口行程，影响大尺寸工件的装夹能力。齿纹的阵列排布采用等距均匀布局，整个夹持面的摩擦力分布均匀，不会出现局部压力过大或者局部摩擦力不足的问题，在夹持异形工件时，塑料材质本身的微量形变能力可以更好地贴合工件外轮廓，相比硬金属钳口的线接触或者点接触，能形成更大的接触面积，进一步降低单位面积的夹持压力，减少薄壁件、软质工件的装夹变形风险。在实际使用场景中，这类塑料钳口除了用于普通机加工工位夹持软质工件，也常用于精密装配工位夹持已做表面处理的零部件，比如阳极氧化后的铝件、喷塑后的钣金件、注塑成型的塑料外壳件，能完全避免装夹过程中造成的表面划伤、压痕问题，减少后续表面返修的工作量。钳口的塑料材质选用添加了耐磨剂的工程尼龙或者聚氨酯材质，具备较好的耐磨性与抗冲击性，正常使用情况下不会因为反复夹紧、工件摩擦出现快速磨损，齿纹磨损后也可以直接成对更换，使用成本远低于修复划伤的工件。设计过程中特意将齿纹的棱边做了微小的圆角处理，避免尖锐棱边在接触工件时造成应力集中压痕，同时也能减少钳口自身在受到敲击、重载夹持时出现齿尖崩裂的问题。钳口的两个端面做了平直度管控，安装后整个夹持面与虎钳导轨保持平行，不会因为钳口本身的平面度误差造成工件装夹倾斜，影响加工精度。对于经常需要夹持不同材质工件的加工车间、维修工位、装配产线来说，配备这类塑料钳口可以快速切换夹持模式，不需要单独准备多台虎钳分别对应不同工件的装夹需求，能有效节省工位空间与工装投入成本。在三维建模过程中，齿纹的阵列参数经过反复调整，齿距、齿高的比例匹配常用工程塑料的形变特性，既保证足够的摩擦力，又不会因为齿纹过密造成塑料填充困难，影响注塑成型的成品率，整个实体模型无碎面、无几何错误，可直接用于工程出图、注塑模具设计，也可以导入加工编程软件直接生成钳口的数控加工程序，小批量制作时也能通过3D打印快速制作样件进行实际装夹验证。
