机加工用钻床夹紧虎钳结构设计

在钻削加工场景里，这类虎钳是钻床工位最常用的手动夹紧工装，主要承担小型工件在钻孔、扩孔、铰孔工序中的定位夹紧作用，区别于铣床用平口钳，钻床虎钳的夹持稳定性更侧重垂直方向的抗振性能，避免钻头进给时工件出现位移或抬升。从实际应用来看，这类虎钳常搭配台式钻床、立式钻床使用，适配小型五金件、塑料件、有色金属零件的小批量加工场景，在维修车间、五金加工小作坊、职业院校实训工位的普及率极高，不需要外接气源或液压动力源，纯手动操作的特性让它的部署不受工位管线限制，可随时移动调整安装位置。

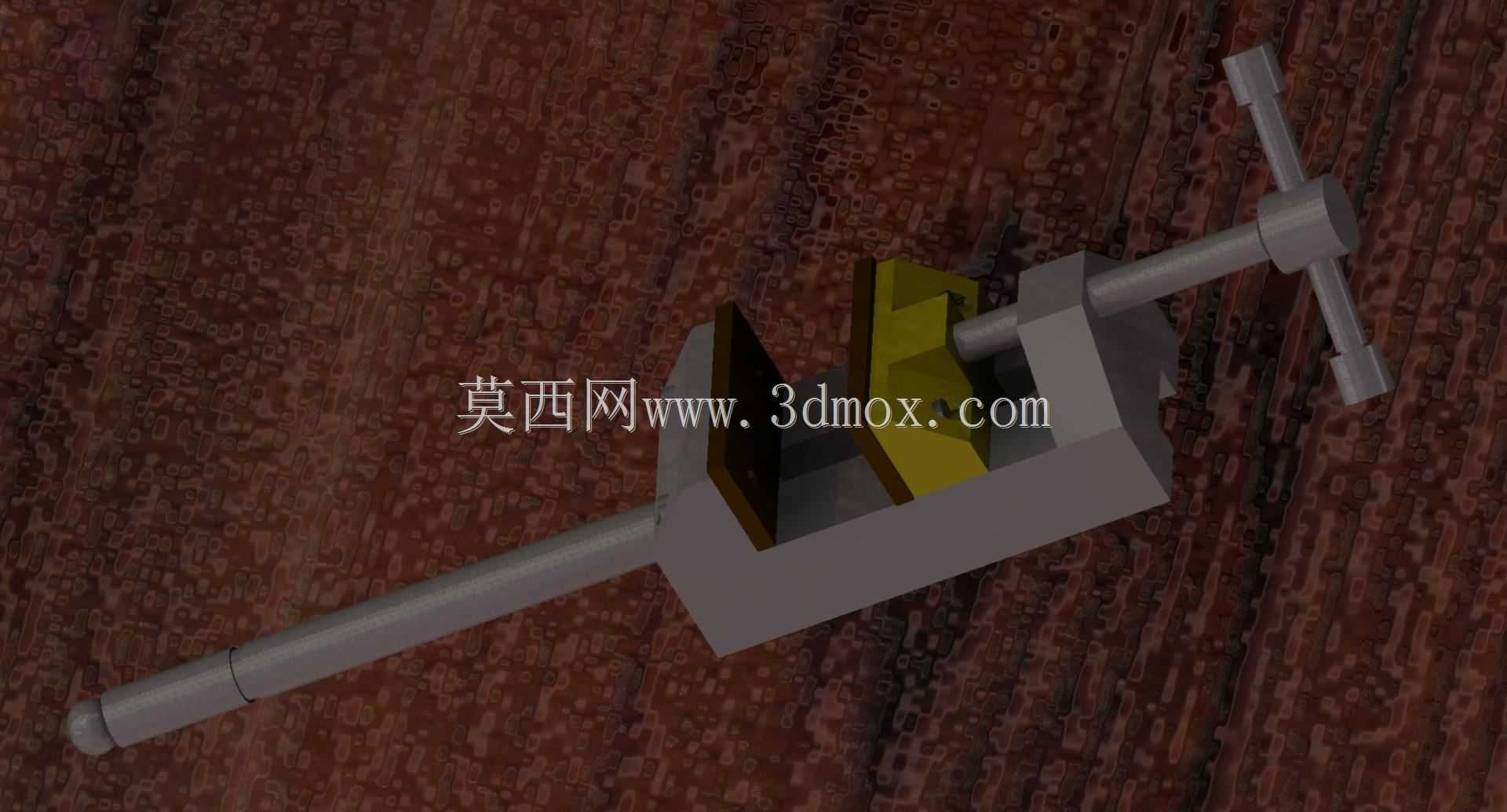

从功能特性上看，该虎钳采用丝杠副传动实现活动钳身的进给，T型丝杠配合固定钳身的内螺纹结构，转动端部的十字手柄即可带动活动钳身沿导轨方向平移，实现钳口的开合动作，钳口部位做了防滑齿面设计，加持硬度较高的金属工件时能增大接触摩擦力，避免钻削扭矩作用下工件发生转动。固定钳身与活动钳身的导轨配合采用燕尾槽结构，相比平导轨结构，燕尾槽的导向精度更高，同时能承受垂直方向的颠覆力矩，刚好匹配钻削加工时向下的进给力，防止活动钳身受力翘起。钳身主体采用铸铁材质一体铸造成型，经过时效处理消除内应力后再进行导轨面的铣削、磨削加工，保证长期使用不会出现形变导致的夹持精度下降。

设计思路上，这款虎钳的结构做了针对性的简化，没有额外增加快速进给机构，整体结构件数量少，维护成本极低，日常使用仅需要定期在丝杠和导轨配合面涂抹润滑脂即可，不需要复杂的调校。丝杠端部的十字手柄采用穿销式固定，手柄长度经过力臂优化，普通操作人员施加正常握力即可实现足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致丝杠变形或工件夹伤。钳口板采用可拆卸式设计，通过内六角螺丝固定在钳身上，当齿面磨损后可以单独更换钳口板，不需要整体更换钳身，降低长期使用的耗材成本。固定钳身的底座做了平整安装面，同时预留了两个螺栓安装槽，可以通过T型螺栓直接固定在钻床工作台的T型槽内，安装时可以根据加工需求调整虎钳的轴向角度，适配不同方向的钻孔位置需求。

从安装边界与尺寸适配来看，这类虎钳的钳口宽度通常适配100mm以内的工件夹持，开合行程覆盖常规小型零件的夹持尺寸，底座安装槽的间距匹配标准台式钻床的工作台T型槽间距，不需要额外制作过渡转接板即可完成安装。整体高度控制在合理范围，安装后钳口面的高度与钻床主轴的最低行程位置匹配，不需要额外垫高工件即可完成钻孔作业。活动钳身的行程限位做了内置设计，丝杠旋出到最大行程时不会脱离固定钳身的螺纹孔，避免操作不当导致丝杠脱落、零件散落的问题。在实际加工场景中，这类虎钳除了钻床使用外，也可以临时搭配小型台磨机、手电钻支架做轻度的磨削、打磨作业夹持，但不适合重载铣削场景，因为其结构刚性相比重型机用平口钳仍有差距，仅适配钻削这类切削力较小的加工工序。钳身的排屑设计做了简化，导轨面预留了微小的排屑间隙，加工产生的铁屑可以顺着间隙滑落，不会大量堆积在导轨配合面导致活动钳身卡滞，日常清理时仅需要用毛刷扫去表面积屑即可，维护难度极低。
