标准三线电子公头接插件结构设计

　　在低压电子设备的线束互联场景里，这类三线公头接插件是极为常见的互联元件，小到消费类电子产品内部的板对线连接、小型家电的模块接线，大到工业控制设备里的信号传输支路、车载低压电器的线束对接，都能见到这类接插件的应用。它的核心作用是实现三根导线的快速插拔互联，替代传统的焊线、拧接方式，既提升装配效率，也能避免接线错误，同时在设备后期维护时，可快速断开对应支路，无需拆解整束线缆。

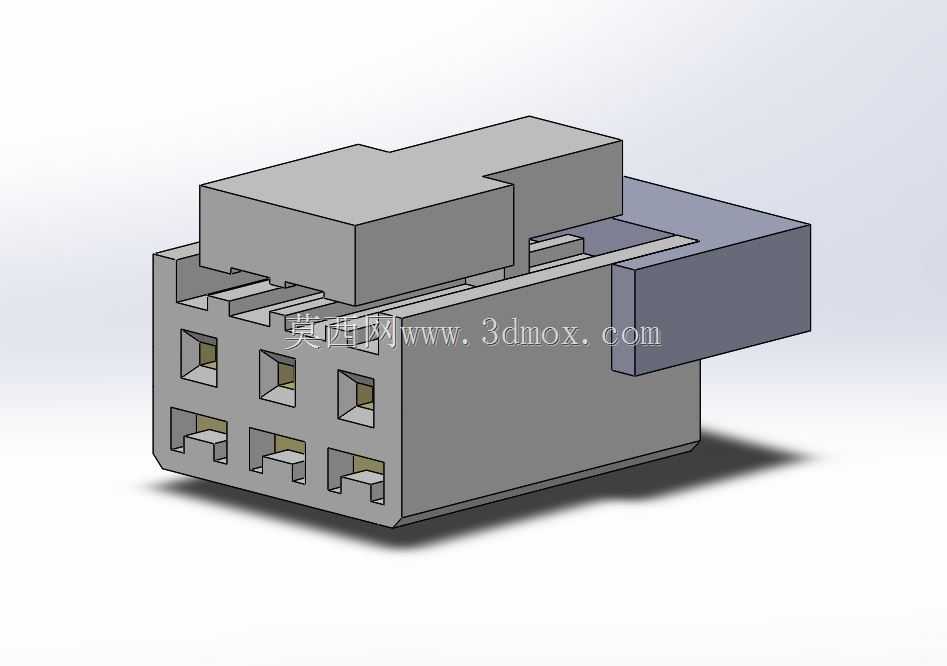

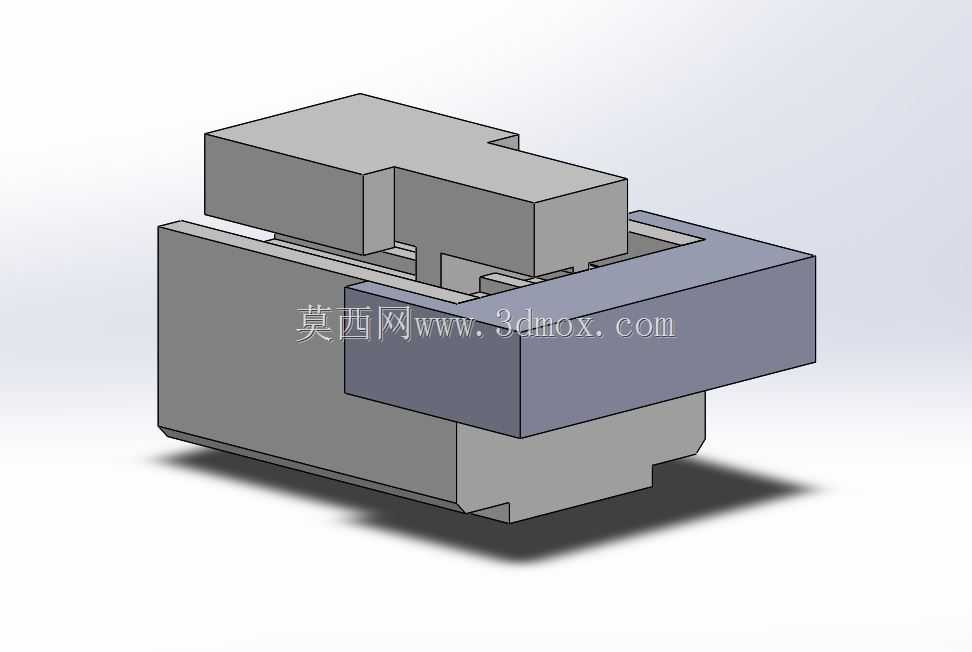

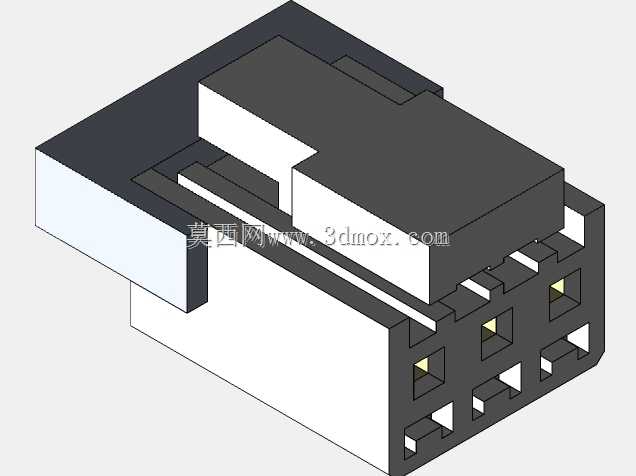

　　从结构设计逻辑来看，这款公头采用了防呆式的腔体布局，插合面的接触件排布做了非对称设计，能从根源上避免插反导致的信号接反、电源短路问题。外壳采用硬质绝缘工程塑料材质，一体注塑成型的壳体既保证了足够的结构强度，插拔时不会出现壳体开裂变形，也能实现接触件之间、接触件与外部结构的绝缘隔离，避免相邻线芯之间的爬电距离不足引发的短路风险。接触件的腔体做了分层导向设计，插入母座时，壳体前端的导向斜面会先引导公头进入母座的对位腔，随后接触件才会逐步与母座的弹性接触端贴合，避免硬插导致的接触件弯折、偏位问题。

　　尺寸设计上，这款公头的三维边界为0.49英寸×0.29英寸×0.37英寸，所有尺寸均采用英制单位标注，适配目前多数进口电子设备、外贸类电子配件的安装尺寸规范。在安装边界的考量上，设计时预留了足够的插拔操作空间，壳体尾部的进线口做了倒圆角处理，避免穿线时尖锐边角划伤线芯绝缘层；壳体两侧的卡位凸台，在插合到位后会与母座的卡扣结构卡合，提供足够的保持力，避免设备运行过程中受振动、拉扯导致接插件松脱，常规工况下可承受不小于50N的轴向拉力不脱开。

　　实际选型使用时，这类三线公头通常适配对应规格的母端接插件，线芯压接接触件后插入公头对应的腔体内，依靠腔体内的倒刺结构卡住接触件的卡位台阶，防止接触件受拉扯向后脱出。接触件采用铜合金基材表面镀锡处理，兼顾导电性能与抗氧化能力，长期使用不会出现接触电阻过大导致的接头发热问题。壳体表面做了哑光防滑处理，插拔时手指与壳体之间有足够的摩擦力，无需额外工具即可完成插拔操作，适合狭小安装空间内的徒手作业。

　　在结构建模过程中，需要重点关注几个公差配合的细节：首先是公头壳体与母座腔体的配合公差，单边间隙控制在0.1-0.2mm之间，既保证插拔顺畅无卡滞，也不会因间隙过大导致插合后晃动量超标；其次是接触件安装孔的同轴度，需要保证三个接触件的安装孔轴线平行度误差不超过0.05mm，避免插入母座时出现接触件偏斜导致的接插失败；另外壳体上的卡位凸台尺寸需要严格控制，凸台高度过低会导致卡合保持力不足，过高则会导致插拔力过大，甚至出现插合后无法正常拔出的问题。进线口的尺寸需要适配对应线径的线缆，通常这类三线公头适配22-26AWG的电子线，进线口直径设计为3.2mm，可同时容纳三根带绝缘层的线芯穿入，同时预留少量间隙方便后续点胶固定或者加装线卡。

　　这类接插件的应用场景决定了它不需要过高的防水防尘等级，常规室内使用的版本无需做密封设计，依靠壳体本身的结构即可实现基础的异物防护，避免直径大于1mm的金属碎屑、杂物进入接触腔导致短路。如果是用于户外或者有液体飞溅的场景，可在壳体外圈加装硅胶密封圈，不过这类基础款公头主要面向室内常规电子设备的互联需求，设计时优先兼顾成本与装配效率，没有额外增加密封结构，更适合大批量的消费电子、普通工业控制设备使用。
