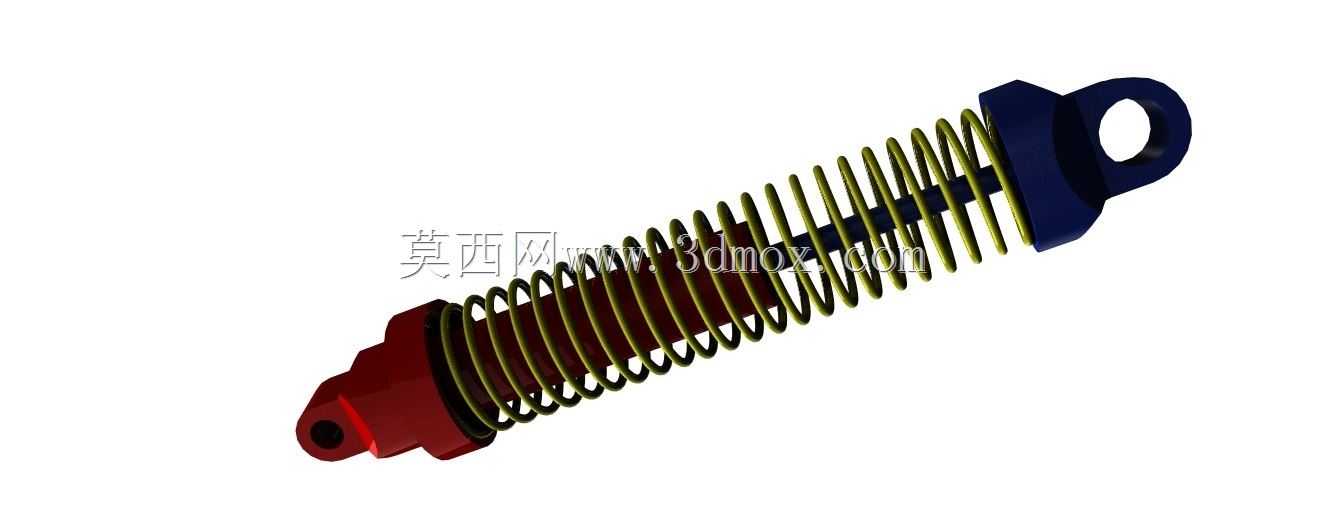

带耳式圆柱螺旋弹簧减震缓冲构件

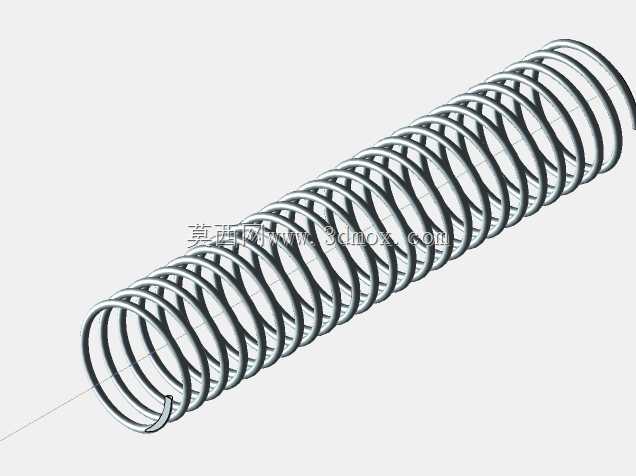

在各类行走类机械、小型工业设备的振动抑制场景中，这类两端带安装吊耳的圆柱螺旋弹簧减震构件是非常常用的阻尼缓冲元件，日常选型和建模过程中，需要优先匹配安装端的连接尺寸与整体工作行程，避免出现安装干涉或者缓冲行程不足的问题。从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧内外径参数经过匹配计算，既保证足够的径向支撑刚度，避免受压过程中出现弹簧侧弯卡滞，又能在额定载荷下提供线性的弹力反馈，配合内部的阻尼杆结构，能够将往复振动的能量快速耗散，避免设备出现持续余振。两端的吊耳结构采用一体化的端座设计，端座与弹簧端部做了贴合的承托结构，弹簧端部磨平后卡入端座的定位槽内，避免弹簧工作过程中出现径向窜动，吊耳的通孔尺寸匹配常用的连接销轴规格，安装时可以通过销轴直接与设备的安装支座铰接，这种铰接式的安装结构能够适配一定角度的安装偏差，降低安装面的加工精度要求，在小型代步车辆、农用机械的行走悬架、小型振动设备的隔振支座上都有广泛应用。实际建模过程中，需要重点关注弹簧的有效圈数与并紧圈数的比例，通常这类减震弹簧的两端并紧圈数各为1圈，磨平长度不小于3/4圈，保证端座与弹簧端面的贴合面积足够，避免局部应力集中导致弹簧端部过早断裂；内部阻尼杆的直径需要与弹簧内径保持合理间隙，间隙过小容易在弹簧变形时出现剐蹭，间隙过大则无法对弹簧起到径向限位作用，容易引发弹簧失稳。端座的外形采用圆弧过渡设计，吊耳与端座主体的连接位置做了加厚处理，避免在承受冲击载荷时出现应力集中断裂，端座内部预留了阻尼介质的填充腔，能够在活塞杆往复运动时提供稳定的阻尼力，匹配弹簧的弹力特性，实现压缩与回弹过程的双向阻尼，避免回弹速度过快带来的二次冲击。从安装边界来看，该构件的最小安装长度为弹簧完全并紧时的总长度加上两端吊耳的厚度，最大拉伸长度需要限制在弹簧弹性变形的极限范围内，避免弹簧出现塑性变形，安装时两个吊耳的铰接轴线需要保持平行，否则会在工作过程中对活塞杆产生侧向弯矩，加速密封件的磨损，缩短构件的使用寿命。在实际设备匹配选型时，需要根据设备的满载静载荷选择对应刚度的弹簧，保证静载下弹簧的压缩量处于总行程的1/3到1/2区间，预留足够的缓冲行程应对动态冲击载荷，同时阻尼力的大小需要匹配弹簧刚度，阻尼过大会导致缓冲响应滞后，阻尼过小则无法有效抑制振动，通常这类小型减震构件的阻尼系数会按照弹簧刚度的0.2-0.3倍做匹配，兼顾缓冲效果与振动衰减速度。建模过程中，弹簧部分可以采用螺旋扫描特征生成，扫描截面的直径根据弹簧丝直径设定，螺旋线的螺距根据弹簧刚度要求调整，两端的并紧部分螺距逐步缩小至与弹簧丝直径一致，模拟实际弹簧的并紧磨平效果；两端的端座与吊耳采用实体拉伸加圆角过渡的方式建模，内部的阻尼杆与密封结构可以做简化处理，重点保证外部安装尺寸的准确性，方便后续装配时做干涉检查。这类减震构件的应用场景并不局限于行走机械，在一些小型工业设备的振动隔振场景，比如小型风机、便携式发电机组的机脚隔振，也可以采用这类铰接式减震构件，通过调整安装角度来匹配不同方向的振动载荷，相比固定式的橡胶减震垫，这类弹簧阻尼减震构件的承载能力更强，耐温范围更广，在户外恶劣工况下的使用寿命更长，不容易出现橡胶老化失效的问题。
