3毫米直插式发光二极管结构设计

在消费电子、工业控制板卡、小型指示装置的开发过程中，直插式LED是最常用的状态指示元件，这类元件的选型与安装直接影响整机的装配效率与长期使用可靠性。这款3毫米规格的直插LED，是行业内应用最广泛的小尺寸指示光源，日常能在电源适配器的通电指示、工控柜面板的运行状态提示、小型家电的功能档位显示、玩具产品的发光效果模块中见到它的身影，甚至在很多老旧设备的故障告警点位，也大量采用该规格的元件做视觉提示。

从实际使用的角度看，这类直插LED的核心功能是通过低功耗的电致发光效果，给操作人员传递清晰的设备状态信号，不需要额外的复杂驱动电路，只要匹配合适的限流电阻就能稳定工作，相比贴片式LED，它的引脚强度更高，在需要手工焊接、维修更换频繁的场景下，抗弯折、抗拉扯的表现更出色，也更适合小批量试制、教学实验类的电路搭建场景。

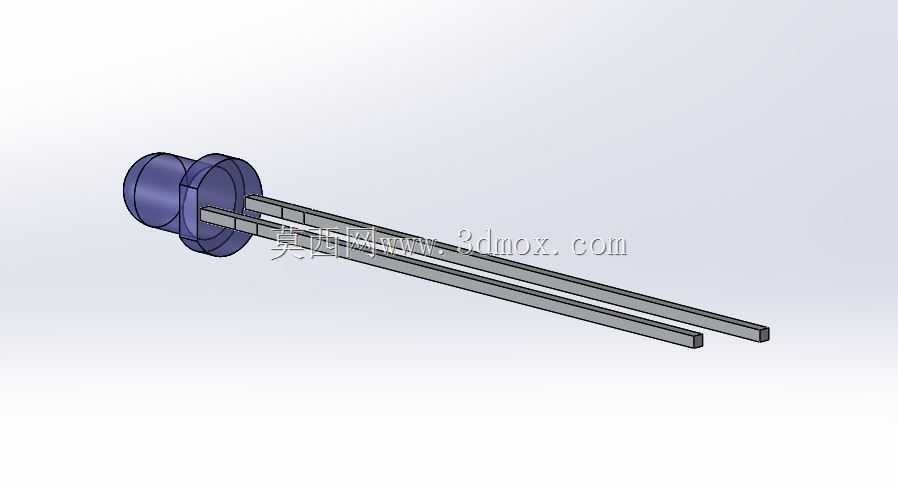

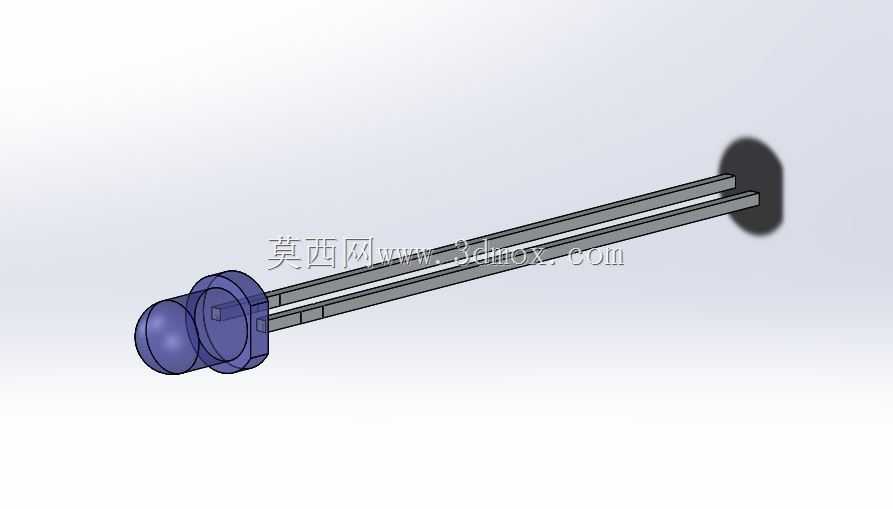

设计这款元件的三维模型时，首先要还原真实元件的装配边界，不能只做外观示意。头部的发光透镜部分采用半球形聚光结构，直径严格控制在3毫米，也就是0.16英寸，透镜后部的基座做了定位台阶，这个台阶是装配时的关键限位结构——当LED插入PCB板的安装孔时，台阶面会贴合PCB板面，既可以控制透镜伸出板面的高度，也能避免焊接时元件过度下陷，导致引脚焊接长度不足。很多新手建模时容易忽略这个台阶的尺寸，导致后续做装配干涉检查时出现误报，实际生产中这个台阶的直径比头部透镜略大0.3-0.5毫米，刚好能卡在标准3毫米安装孔的外侧，不需要额外的固定结构就能临时定位，方便过波峰焊时的批量装配。

引脚部分的设计同样要贴合实际生产需求，两根平行的金属引脚总长度控制在0.13英寸对应的长度范围内，引脚间距采用行业通用的2.54毫米标准间距，刚好匹配通用万能板、标准PCB焊盘的孔位间距，不需要额外改板就能直接适配现有成熟的封装库。引脚的截面做了扁形处理，不是完全的圆柱结构，这是因为生产过程中引脚会经过裁切、打扁工序，既可以提升引脚的刚性，避免插装时引脚弯折堵孔，也能在焊接时增加焊料的附着面积，提升焊接可靠性。建模时特意还原了引脚根部与基座连接的过渡圆弧，这个位置是应力集中区，实际元件在这个位置做了树脂包覆加固，避免引脚反复弯折时断裂，很多简化模型会直接把引脚和基座做直角连接，完全忽略了这个结构细节，导致做装配仿真时无法准确模拟引脚受力后的形变情况。

在安装边界的把控上，这款模型严格遵循行业通用的安装尺寸要求：透镜头部伸出PCB板面的高度控制在5.2毫米左右，不会因为过高和外部的透明面罩、外壳结构产生干涉，引脚伸出PCB背面的长度预留2-3毫米的焊接余量，既满足波峰焊的吃锡要求，也不会因为引脚过长导致背面焊点和其他元件、外壳金属部分接触短路。另外，模型还原了头部透镜的半透明材质特性，在做渲染验证时可以模拟光线透出的效果，方便结构工程师评估面板开孔位置、灯罩透光距离是否合理，避免出现指示灯亮度不均、从侧面漏光的问题。

很多工程师在做整机结构设计时，容易忽略这类小元件的尺寸校验，往往直接调用简化的封装模型，等到样机试装时才发现LED头部顶到外壳、引脚长度不够无法焊接、或者透镜偏位导致指示灯从面板看过去有偏移的问题。这款模型完全按照实物的实际尺寸建模，所有的装配限位结构、引脚尺寸、头部轮廓都和量产元件保持一致，不管是做PCB的3D布局校验、面板开孔的位置核对、还是整机的装配干涉检查，都能直接调用，不需要再反复核对实物尺寸调整模型参数。在做工业面板设计时，还可以基于这个模型快速阵列排布多个指示灯，提前评估指示灯之间的间距是否合理，操作时会不会出现相邻指示灯的光线串扰，给后续的面板丝印定位提供准确的参考。
