可调节角度的旋转锁止机构设计

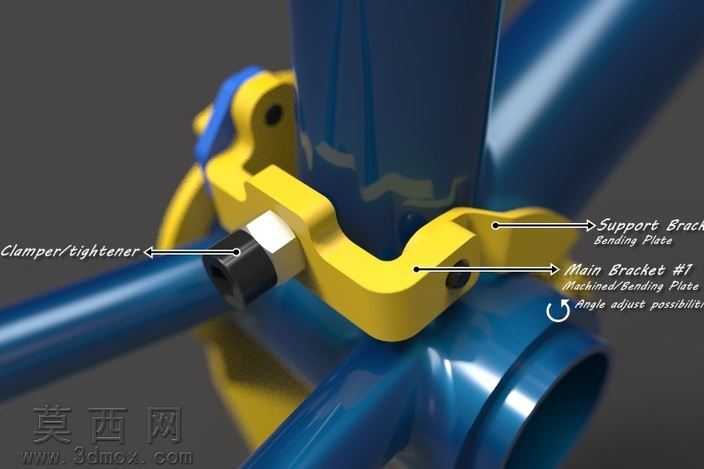

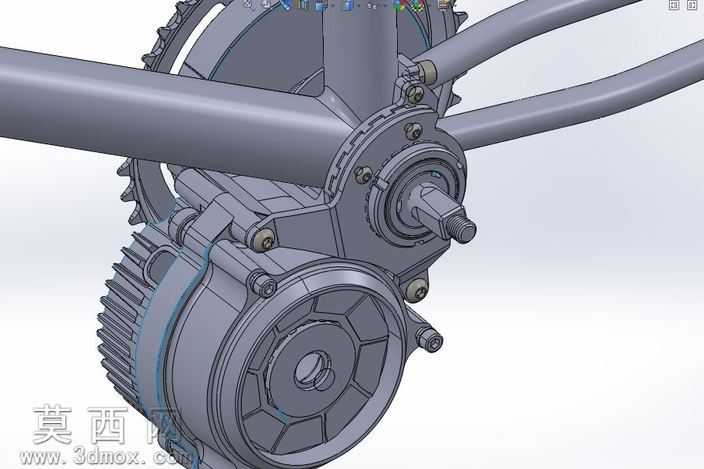

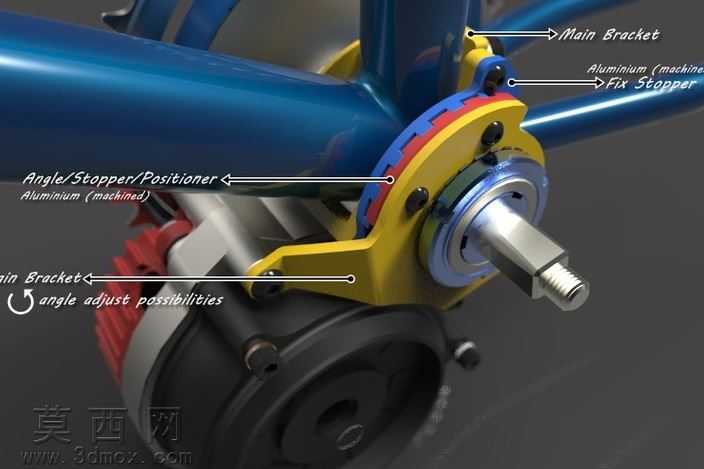

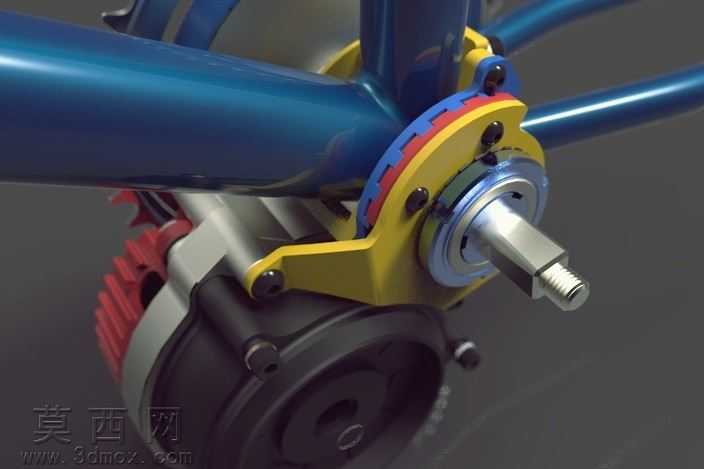

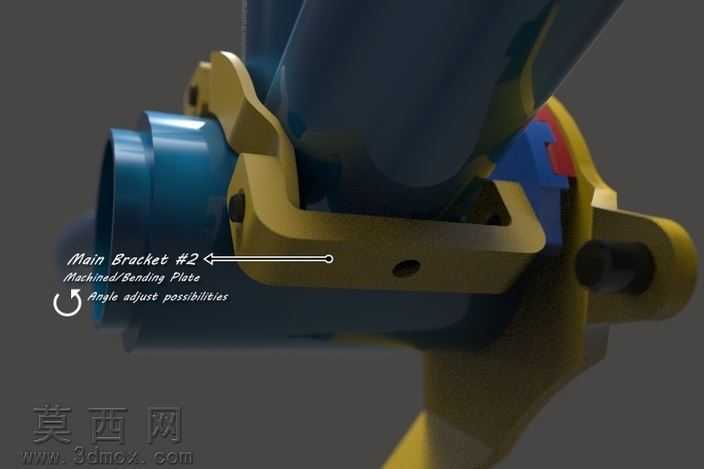

本作品为可调节角度的旋转锁止机构三维建模设计，整体建模过程严格遵循机械装配逻辑，先完成核心轴件的基准建模，再依次搭建锁止齿盘、调节拨叉、连接支架、动力端连接座等子部件，所有零件的配合公差均按照通用机械装配标准预留，确保虚拟装配过程中无干涉、无错位，可完整模拟实际装配的全流程。渲染阶段采用金属与工程塑料结合的材质方案，蓝色管状支架采用哑光金属漆材质，还原金属管材的磨砂质感与轻微反光特性；黄色调节拨叉与锁止压片采用高强度工程塑料材质，添加细微的颗粒质感模拟注塑件的表面肌理；红色齿盘采用耐磨尼龙材质，表面做细微的防滑纹理处理；金属轴件、螺栓等标准件采用镀铬亮面金属材质，还原金属机加工件的高光反射与边缘倒角细节，整体渲染光影采用柔和的侧上方打光，突出各部件的结构层次与材质差异，同时清晰展现零件之间的装配关系。结构设计上，核心采用齿盘啮合锁止原理，带齿的红色固定盘与蓝色管架固连，黄色拨叉带动活动锁片与齿盘啮合或分离，实现支架角度的锁止与调节；拨叉与中心轴采用铰接配合，扳动拨叉即可带动锁片脱离齿盘，此时可转动蓝色管架调整角度，调整到位后松开拨叉，锁片在内置弹性件的作用下回弹与齿盘啮合，完成角度固定；支架角度调节范围覆盖常用的安装角度区间，可适配不同的框架安装需求，同时动力端的连接座预留了电机安装位，可直接适配标准规格的驱动电机，电机位置可通过腰型孔进行微调，确保传动配合的精度。设计思路围绕易装配、易调节的核心需求展开，所有非标准件均采用常见的机加工或注塑工艺可实现的结构，无复杂的异形曲面或特殊工艺要求，便于后续的实物加工制作；装配逻辑采用模块化设计，各子部件可独立拆分，便于后期的维护与零件更换；锁止结构采用多齿啮合设计，锁止后受力均匀，可承受较大的径向与轴向载荷，避免使用过程中出现角度滑移、锁止失效的问题；整体结构紧凑，安装空间占用小，可集成到各类需要角度调节的框架类设备、小型传动机构中，兼具实用性与结构美观性。
