韦尔登SK40数控刀柄专业结构设计

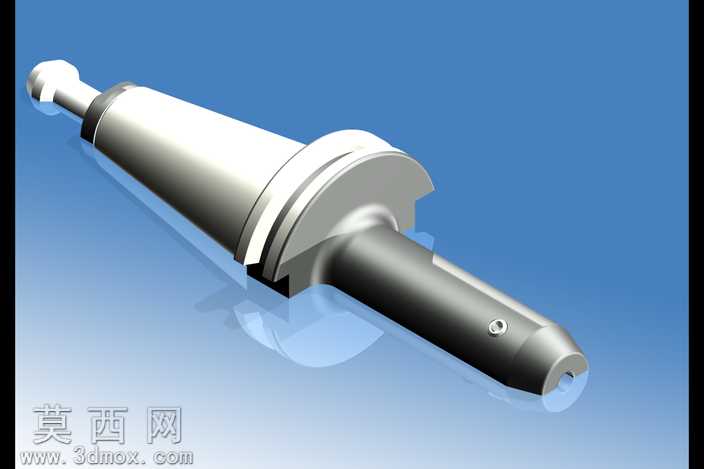

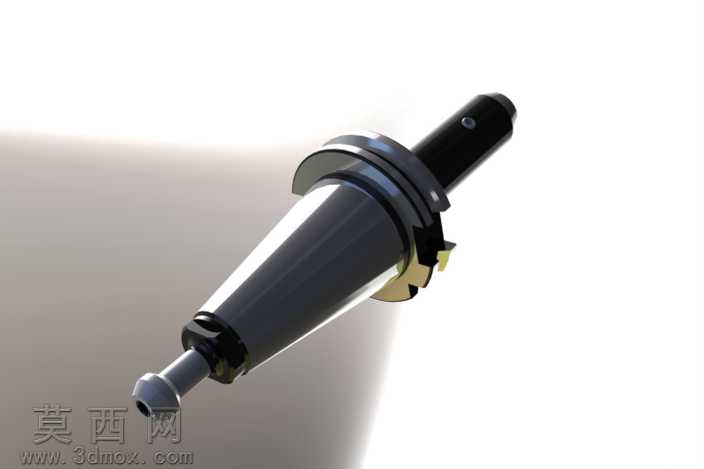

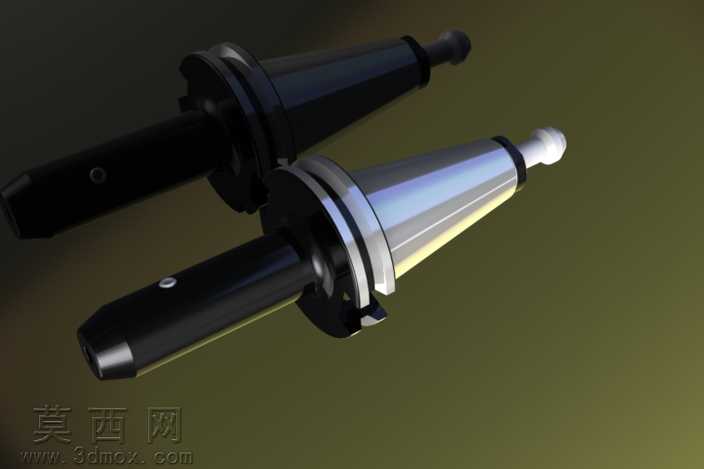

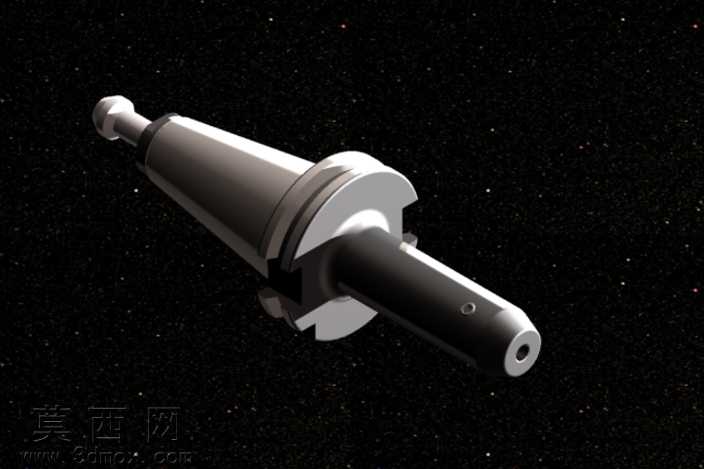

本作品为韦尔登SK40-06-100规格数控刀柄的三维参数化建模成果，建模过程严格遵循DIN69871标准的尺寸公差要求，采用自底向上的建模思路完成整体结构搭建。首先从刀柄核心的锥柄定位段开始构建，精准还原SK40锥度的曲面轮廓，保证锥面与机床主轴贴合的精度要求，建模时对锥面的拔模角度、端面定位基准做了参数化约束，可快速适配同系列不同规格刀柄的尺寸调整。其次完成夹持段的结构设计，还原韦尔登刀柄侧固式锁紧的结构特征，对锁紧螺钉孔、刀具夹持内孔、刀柄扁位定位结构做了精细化建模，还原各部位的倒角、退刀槽等工艺细节，保证模型可直接用于后续的工程图导出、加工工艺模拟。材质与渲染阶段，针对刀柄不同部位做了差异化材质分配：锥柄与主体金属段采用抛光合金钢材质，调整金属粗糙度、反射率参数还原高速钢刀具的金属光泽，对表面做了细微的磨砂纹理处理模拟实际加工后的表面质感；刀柄的黑色握持防护段采用哑光硬质工程塑料材质，添加细微的颗粒纹理提升真实感，锁紧环部位做了镀铬亮面金属材质，与主体钢材形成材质层次区分。渲染阶段采用三点布光方案，主光源从侧上方打亮刀柄主体轮廓，辅光源补光消除暗部死黑，添加环境反射贴图模拟工业车间的环境反射效果，最终渲染图清晰展现刀柄的整体结构、各部件装配关系与材质质感。建模过程中对刀柄的装配同轴度做了虚拟校验，保证锥柄轴线与刀具夹持内孔轴线的同轴度符合数控加工的精度要求，所有配合部位均预留了合理的装配间隙，模型可用于数控加工的刀具装配模拟、干涉检查、加工路径验证等场景，也可作为机床附件类产品的设计参考素材，帮助设计人员快速理解DIN标准数控刀柄的结构特征与设计要点。
