工业重型万向带刹脚轮结构设计

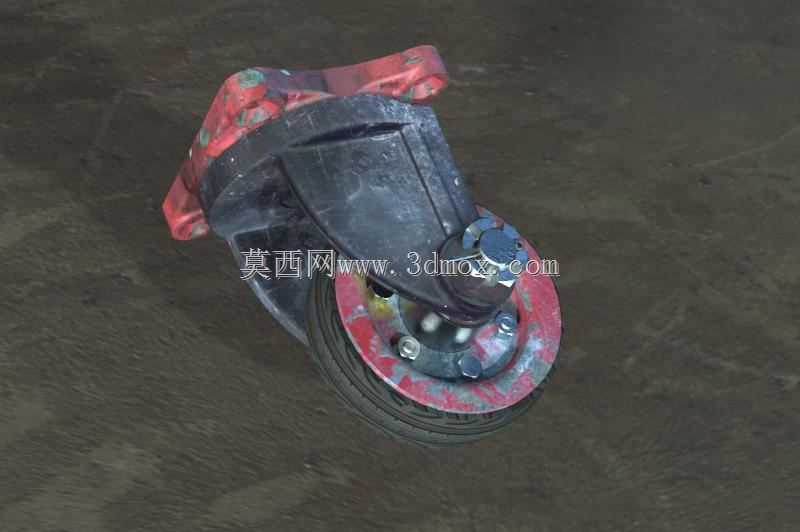

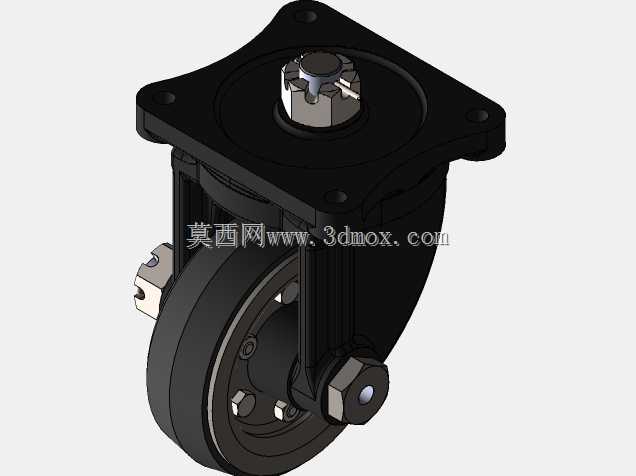

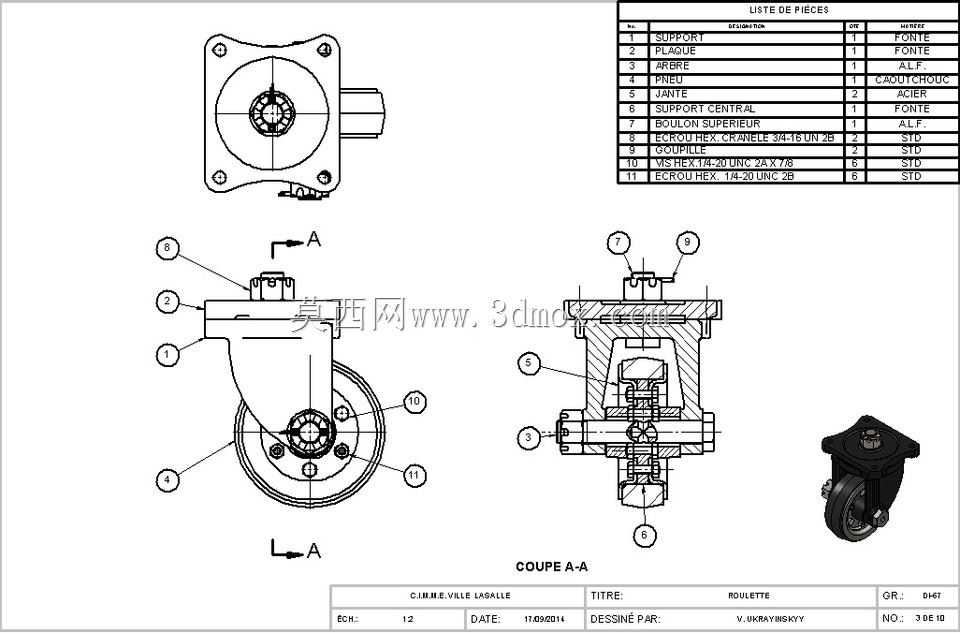

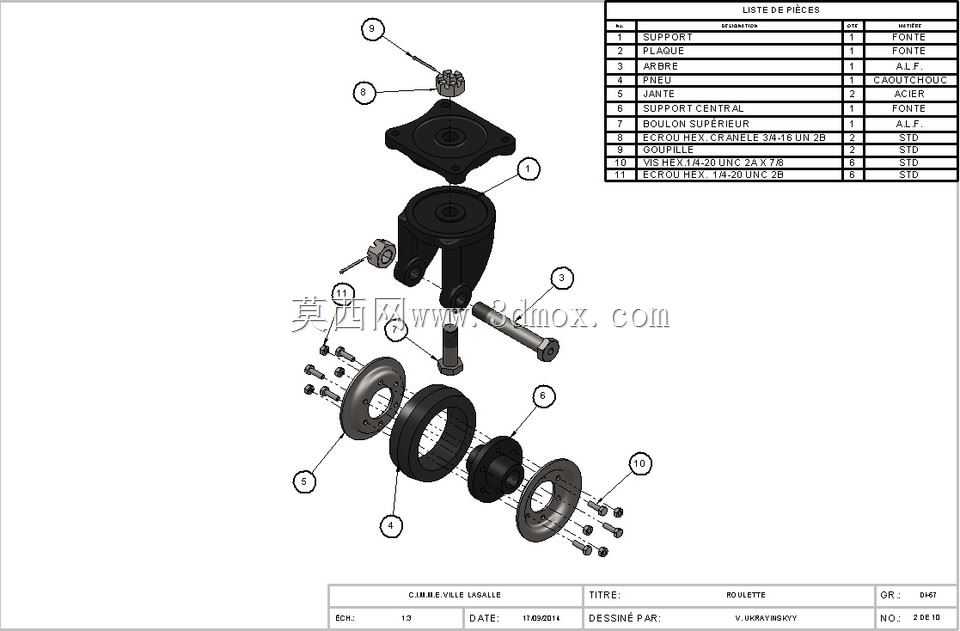

在车间重型工装台车、仓储物流转运设备、大型自动化生产线移动工位的设计选型中，脚轮作为直接接触地面承载整机载荷的核心行走部件，其结构合理性直接决定了设备移动的顺畅度、停靠稳定性以及长期使用的可靠性。这款脚轮的设计首先围绕重载工况的载荷传递路径展开，轮架部分采用铸钢材质一体成型的转向支架，支架上部的安装法兰盘预留了标准螺栓安装孔位，可直接与设备底部的安装基面通过螺栓组刚性连接，法兰盘与转向支架的衔接位置做了加厚圆弧过渡处理，避免应力集中导致的支架断裂问题，转向主轴采用大直径淬硬销轴配合耐磨衬套，既保证了360度万向转向的灵活性，又能承受径向与轴向的复合载荷，即使在设备满载偏载的情况下，转向结构也不会出现卡滞或变形。

轮体部分采用高弹性耐磨橡胶材质的实心轮面，轮芯为铸铁材质提供刚性支撑，橡胶轮面的邵氏硬度控制在合理区间，既能够在车间环氧地坪、水泥地面、钢板地面等不同工况地面行走时吸收颠簸震动，避免设备上搭载的精密元器件受震动影响精度，又能保证足够的承载能力，不会因为长期重载出现轮面压溃变形的问题。刹车结构集成在转向支架的侧部，采用脚踏式刹车拨块设计，踩下刹车拨块后，刹车块会同时抵紧轮面和转向齿圈，同时实现轮体转动锁止和万向转向锁止，确保设备停靠在有坡度的地面或者固定工位时不会出现滑移、转向偏移的问题，刹车拨块的踩踏行程做了优化，操作人员穿劳保鞋即可轻松完成刹车的锁止与释放操作，不需要额外借助工具。

从安装边界来看，这款脚轮的安装法兰采用方形四孔安装布局，孔位间距符合通用工业脚轮的安装尺寸规范，设备设计时不需要额外定制安装基座，直接替换同规格的常规脚轮即可完成适配，轮体的回转半径经过精准校核，转向过程中轮体不会与设备底部的结构件发生干涉，整体安装高度控制在常规重型脚轮的标准高度区间，不会因为更换脚轮导致设备整体离地高度出现明显变化，影响原有设备的操作高度设计。在实际应用场景中，这类脚轮广泛适配1-3吨级的移动工装、仓储货架、物流周转车、大型设备移动底座，在生产线旁的工件转运工位，搭载这类脚轮的台车可以轻松推动，转向灵活，停靠时踩下刹车即可固定位置，不需要额外设置地锁或者阻挡结构；在仓储区域，重型货架搭配这类脚轮可以根据仓储布局调整灵活移位，不需要动用叉车等辅助设备，大幅提升仓储布局调整的效率。

设计过程中针对轮架的受力情况做了有限元校核，在额定载荷下，支架的最大应力出现在转向销轴与支架的衔接位置，应力值远低于铸钢材料的屈服强度，留有足够的安全余量，轮轴部分采用高强度螺栓配合自锁螺母，避免长期行走震动导致螺母松脱，轮体两侧设置有防尘密封圈，能够阻挡车间内的粉尘、铁屑进入轮体轴承内部，延长轴承的使用寿命，减少日常维护的频次。不同于轻型家具脚轮的设计思路，工业重型脚轮的所有结构细节都围绕重载、耐用、低维护的核心需求展开，没有多余的装饰性结构，每一处结构设计都对应实际工况中的使用需求，比如轮面的圆弧过渡设计，能够减少转向时的摩擦阻力，转向支架的开口位置做了卷边加强处理，避免支架受撞击后出现变形，刹车块的摩擦面采用耐磨橡胶材质，长期摩擦使用也不会出现过快磨损，保证刹车的可靠性。
