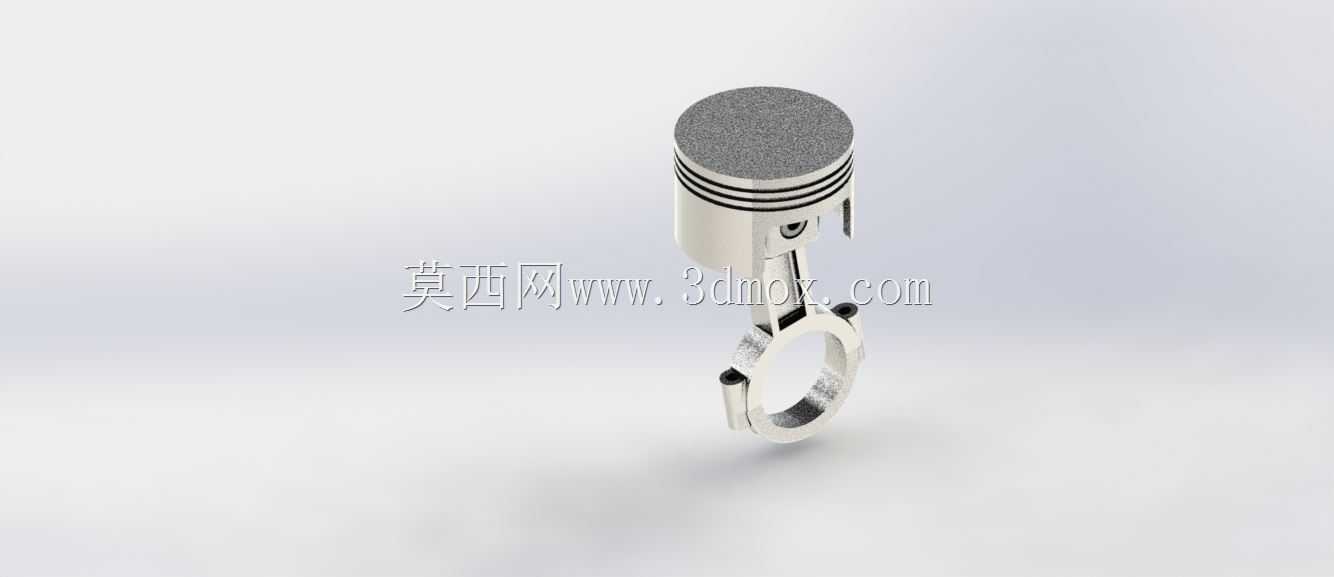

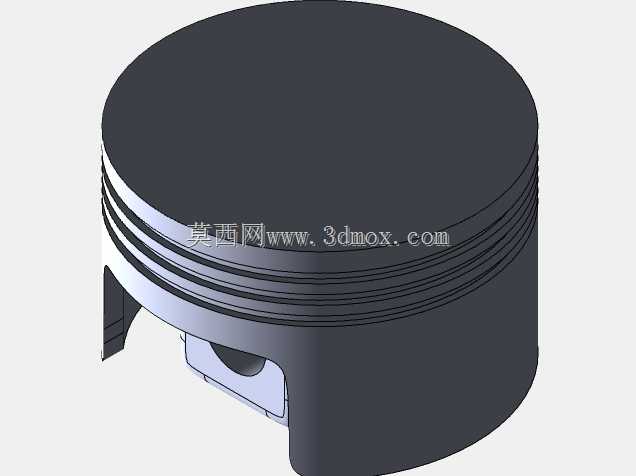

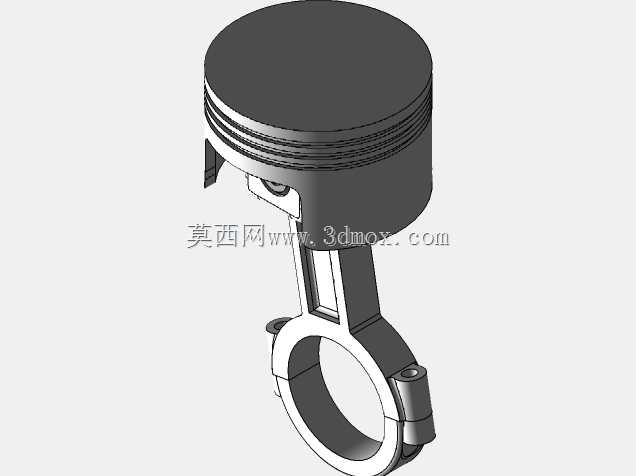

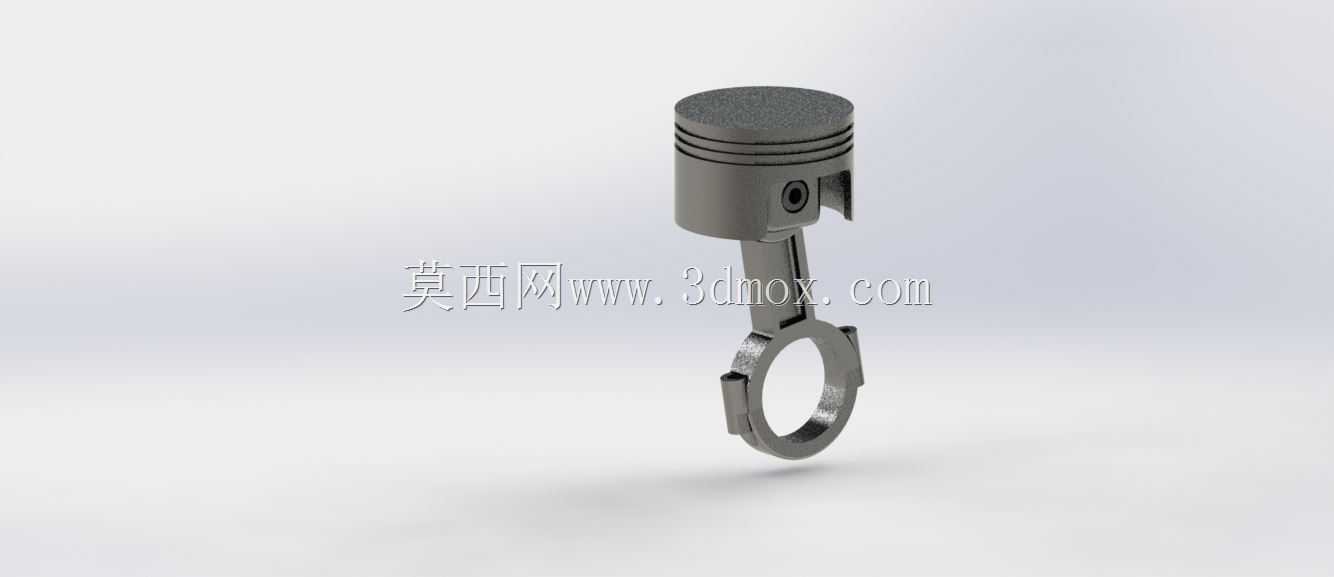

车用发动机活塞连杆组结构设计方案

项目分类:3D模型 发布时间:2021-10-21 ID:332228
  • 车用发动机活塞连杆组结构设计方案
  • 车用发动机活塞连杆组结构设计方案
  • 车用发动机活塞连杆组结构设计方案
  • 车用发动机活塞连杆组结构设计方案

在车用内燃机的动力输出链路中,活塞连杆组是将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心传力部件,其结构合理性直接决定发动机的动力输出效率、运转平顺性与整机使用寿命。日常做动力总成结构匹配时,首先要明确活塞的安装边界:活塞头部需完全容纳在气缸筒内,往复运动的行程需严格匹配曲轴曲柄半径,避免活塞在上止点位置碰撞气缸盖气门,下止点位置脱出气缸筒工作面。活塞顶部的凹坑造型并非随意设计,需匹配对应机型的燃烧室形状,合理组织进气涡流,让油气混合更充分,同时要控制压缩比在设计区间内,避免出现爆震或燃烧效率不足的问题。活塞头部的环槽结构,分别对应气环与油环的安装位置,气环靠自身弹力紧贴气缸壁,密封燃烧室的高压燃气,避免燃气下窜到曲轴箱稀释机油;油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧,形成积碳。环槽的加工精度需要严格控制,侧隙、背隙既要保证活塞环能随温度变化自由胀缩,不会出现卡滞,又要避免间隙过大导致泵油效应过强,增加机油消耗量。活塞销座的位置需要经过偏心设计,通常会向主推力面偏移一定距离,抵消活塞在换向时对气缸壁的拍击力,降低发动机运转时的敲缸噪声,同时活塞销与销座、连杆小头的配合,要根据工况选择全浮式或半浮式结构,全浮式结构在工作时活塞销可在销座和连杆小头内自由转动,磨损更均匀,适合高转速乘用车发动机,半浮式结构则固定在连杆小头,结构更简单,多用于小排量通用动力机型。连杆作为连接活塞与曲轴的传力部件,杆身采用工字形截面设计,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少曲轴旋转时的惯性力负载。连杆大头采用剖分式结构,匹配轴瓦安装到曲轴连杆轴颈上,剖分面的定位精度直接影响连杆的装配可靠性,斜切口连杆更适合大缸径发动机,能避免大头尺寸过大无法从气缸筒内穿过的问题。设计过程中需要反复校核活塞的热膨胀量,因为活塞工作时直接接触高温燃气,头部温度远高于裙部,所以活塞通常会做成上小下大的锥形或阶梯形,裙部则加工成椭圆形,长轴垂直于活塞销方向,抵消热膨胀和侧压力带来的变形,保证活塞在工作温度下能在气缸内保持均匀的配合间隙,不会出现拉缸或敲缸问题。同时要考虑活塞的冷却需求,高负荷机型会在活塞内部设置冷却油腔,通过曲轴连杆轴颈的油道喷射机油到油腔内,带走活塞头部的热量,避免活塞顶部温度过高导致材料强度下降,出现热疲劳裂纹。在做三维结构建模时,需要把每个零件的配合公差、安装倒角、减重结构都完整还原,比如活塞裙部的减重凹坑、连杆杆身的工艺凸台、活塞环的开口间隙预留位置,这些细节直接影响后续的装配干涉检查与运动仿真结果。做运动仿真时要模拟活塞从下止点到上止点的全行程运动,检查活塞在各个角度位置与气缸壁、气门、曲轴平衡块的间隙,尤其是活塞在上止点附近进排气门开启的重叠角阶段,要保证气门与活塞顶部的凹坑有足够的安全间隙,避免运动干涉。另外还要考虑零部件的受力工况,在燃气最大爆发压力的工况下,校核活塞销座、连杆杆身、连杆大头螺栓的强度安全系数,确保在额定转速和最大扭矩工况下,零部件不会出现塑性变形或断裂失效。这类活塞组件的结构设计,不仅要满足动力传递的功能需求,还要兼顾轻量化、低摩擦、长寿命的要求,比如在活塞裙部喷涂石墨涂层降低摩擦阻力,在活塞环表面做镀铬处理提升耐磨性,这些细节设计都会直接影响发动机的实际运行表现。
