带提手密封式方形金属箱体结构设计

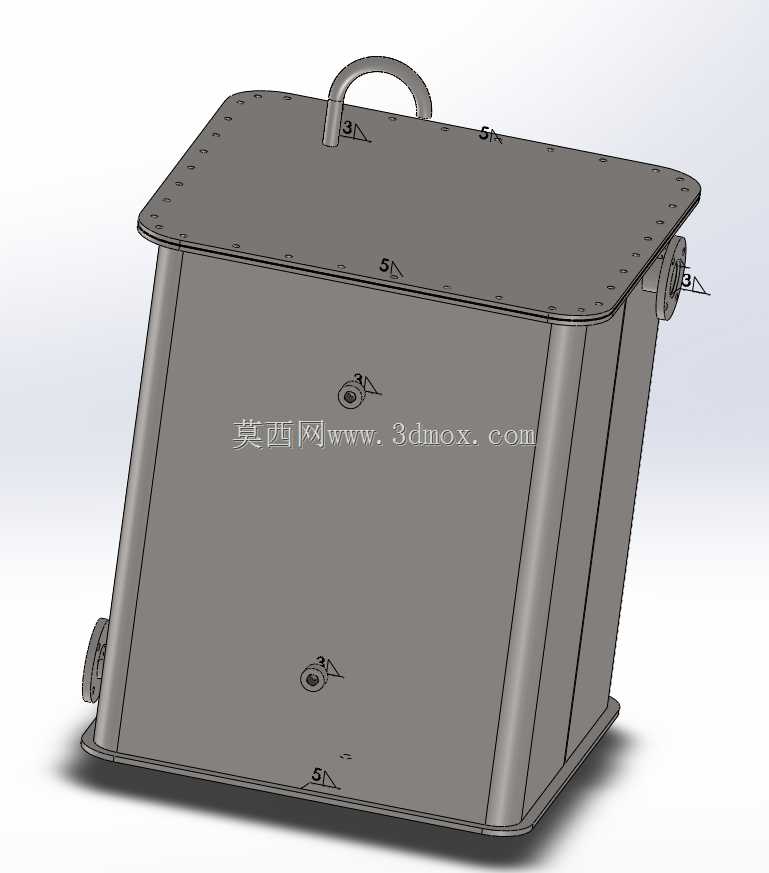

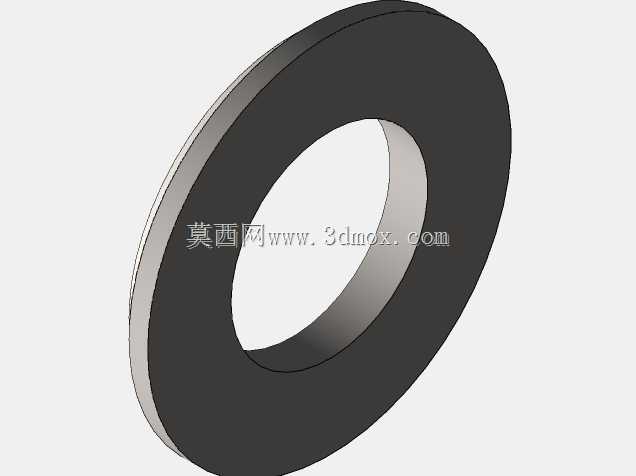

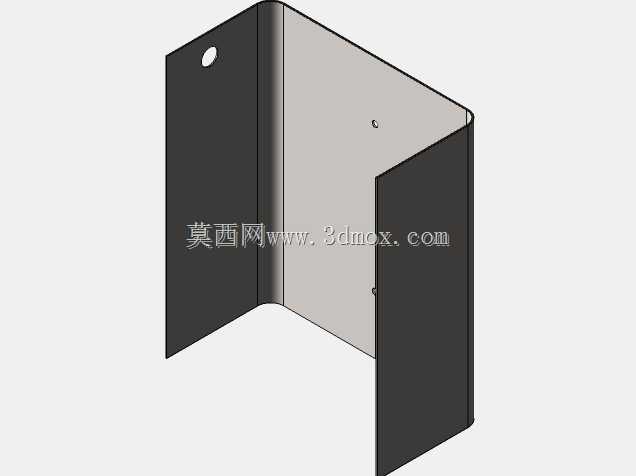

该结构为方形密封金属箱体，在工业现场多作为小型储液单元、油路中转箱体或是密闭电气元件防护壳体使用，常见于小型液压站配套、户外检测设备内置防护、实验室小型流体回路等场景，可在存在少量泼溅、粉尘的工况下为内部容纳的元件或介质提供密闭防护空间。从结构设计逻辑来看，整体采用圆角过渡的方形腔体结构，相比方形直角腔体，圆角侧壁可有效降低焊接或折弯成型时的应力集中问题，同时在腔体承压时能更好分散侧壁受力，避免直角处长期受内压出现开裂变形。箱体顶部采用满布连接孔的法兰式盖板结构，盖板与腔体之间预留密封件安装槽位，装配时通过周圈均匀布置的紧固件压紧密封垫，实现腔体顶部的可靠密封，这种法兰盖板设计既可以保证密封性能，也方便后期开盖对内部元件进行检修、更换或是清理腔体内部残留介质。顶部设置的一体式弧形提手，在设计时充分考虑了单人搬运的受力需求，提手的弧度贴合手部握持形态，安装位置位于盖板重心正上方，搬运时箱体不会出现偏斜，提手与盖板的连接采用加强式固定结构，可承受满负载状态下的整体重量，避免搬运过程中提手脱落引发安全问题。箱体侧壁设置的两个侧装接口，分别位于相邻侧壁的下部位置，接口采用外螺纹加法兰定位的结构形式，可直接对接管路接头，作为介质进出的流道，或是作为线缆穿入的密封接口，接口位置靠近箱体底部，可保证内部液态介质能够完全排空，减少残留积液。箱体底部采用折边式支撑脚结构，折边向外延伸形成稳定的支撑面，放置时可增大与安装面的接触面积，避免箱体底部直接与安装面贴合造成积水、积尘腐蚀，同时折边结构也提升了箱体底部的结构刚度，满负载放置时不会出现底部变形凹陷的问题。从安装边界来看，该箱体整体外形规整，无外凸的尖锐结构，安装时仅需预留出顶部开盖的操作空间、两侧接口的管路连接空间即可，不需要额外预留过大的操作间隙，可紧凑安装在设备机架内部或是工作台面下方。侧壁与盖板上设置的三角标识，为装配对位标记，可避免盖板装配时出现孔位错位，也能在检修后回装时快速找准安装位置，减少装配对位的时间成本。在壁厚选择上，腔体侧壁与盖板采用等厚度板材加工，在满足常规工况承压需求的前提下控制整体重量，避免不必要的材料浪费，所有边角位置均做了小圆弧钝化处理，避免装配、搬运过程中尖锐边角划伤操作人员。
