折叠式多功能组合钳便携工具结构

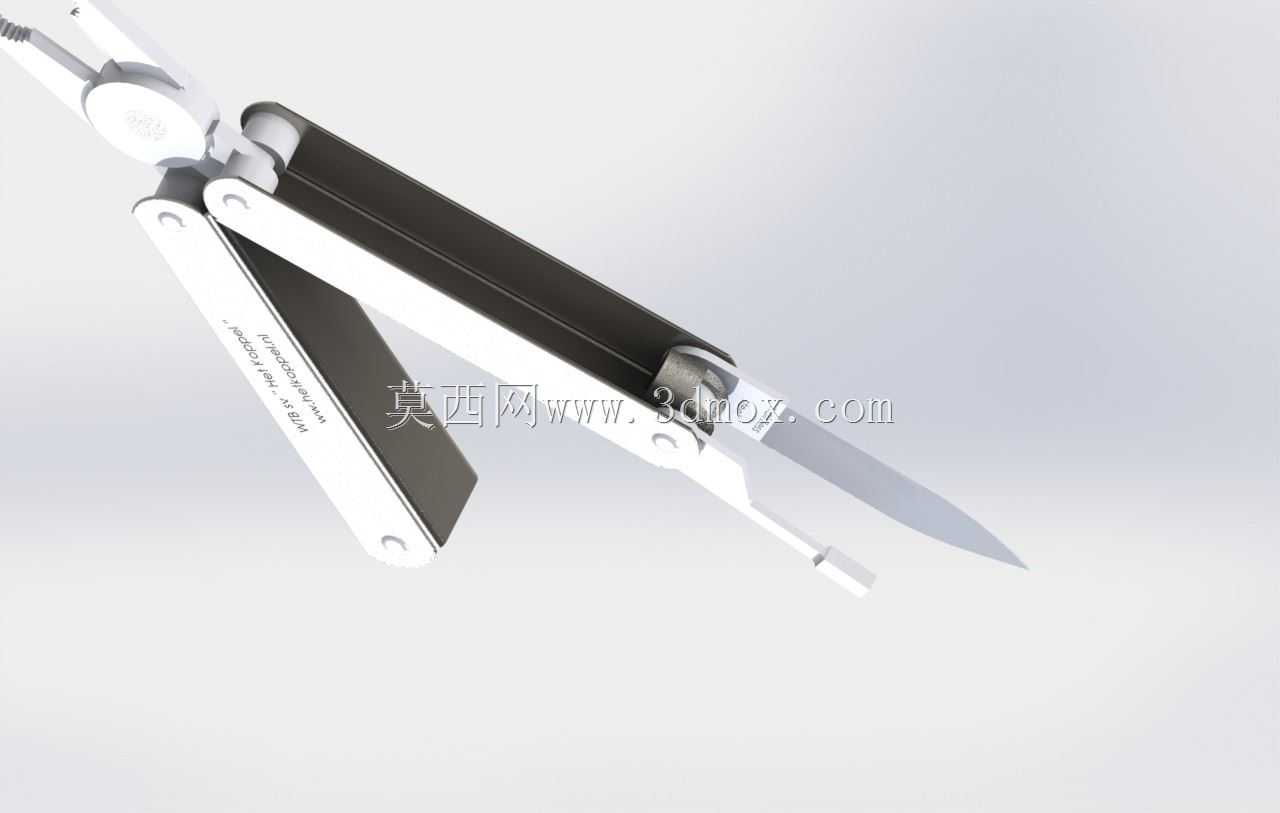

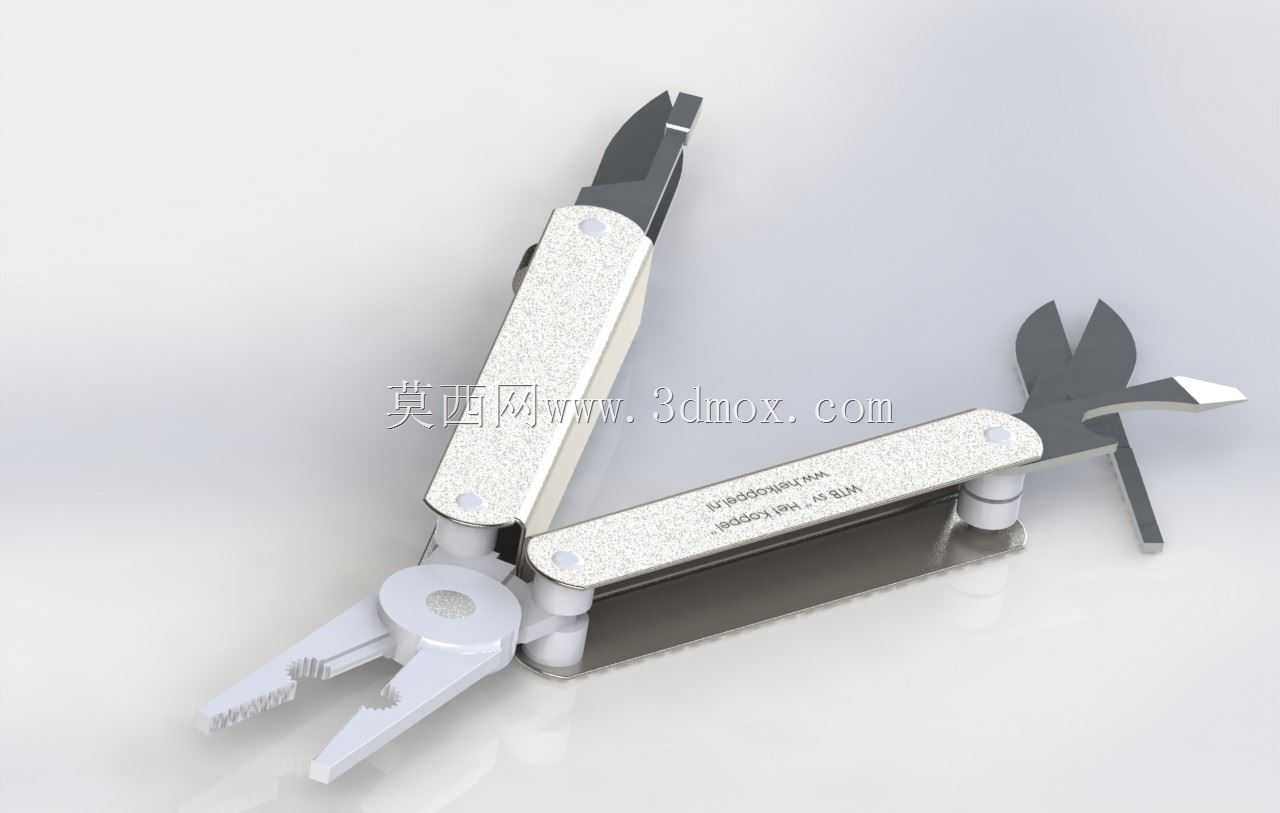

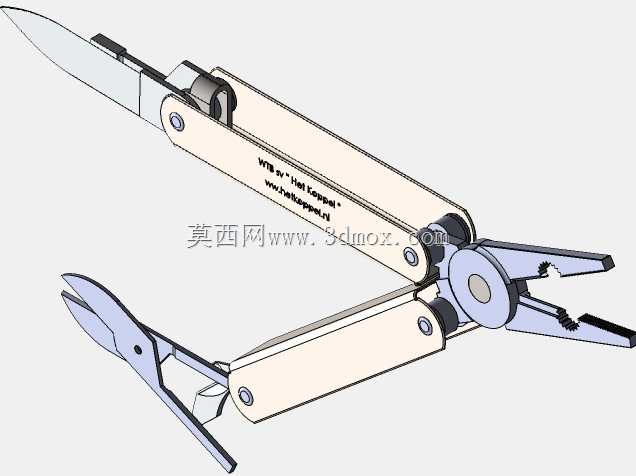

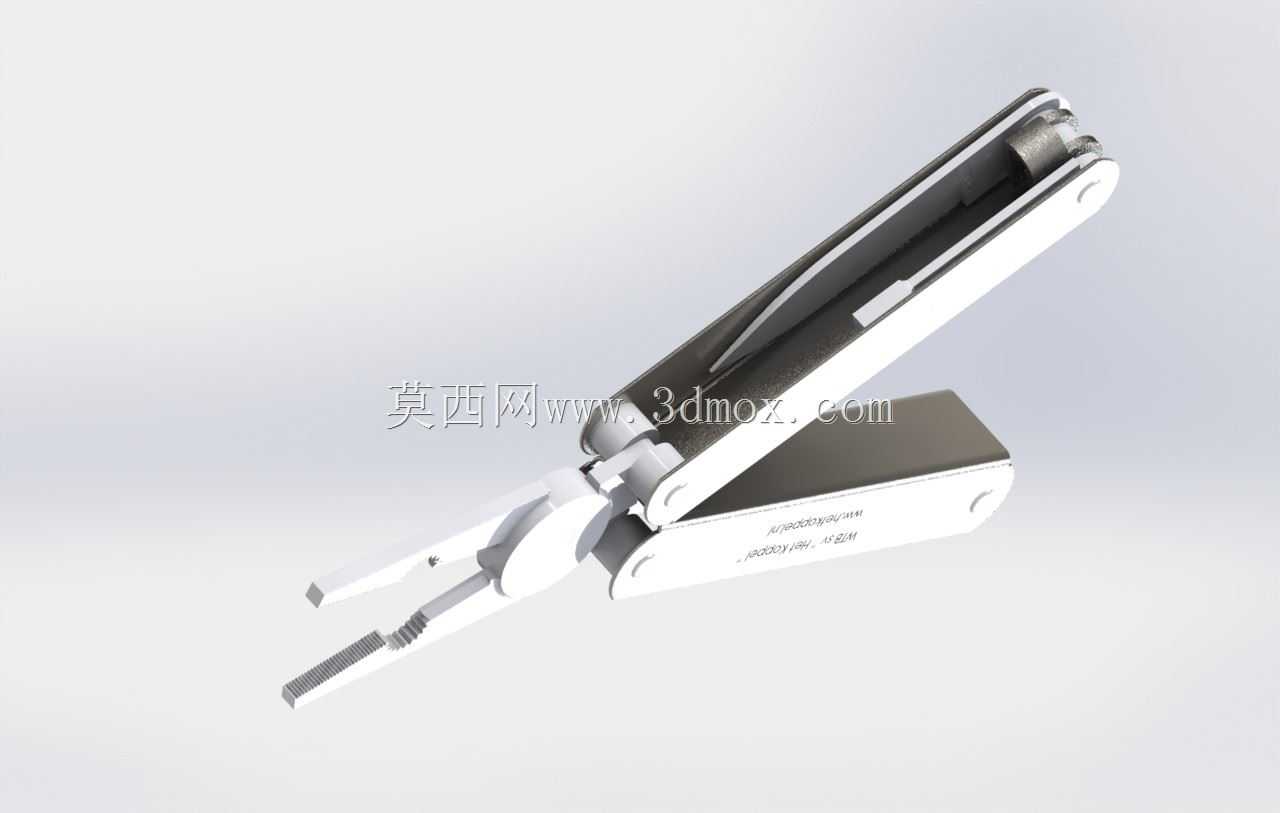

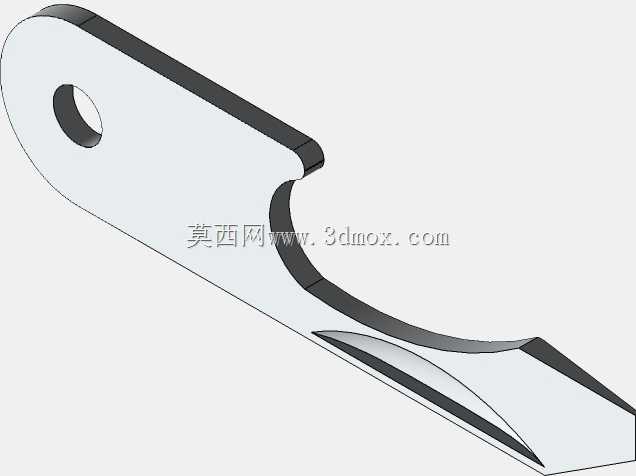

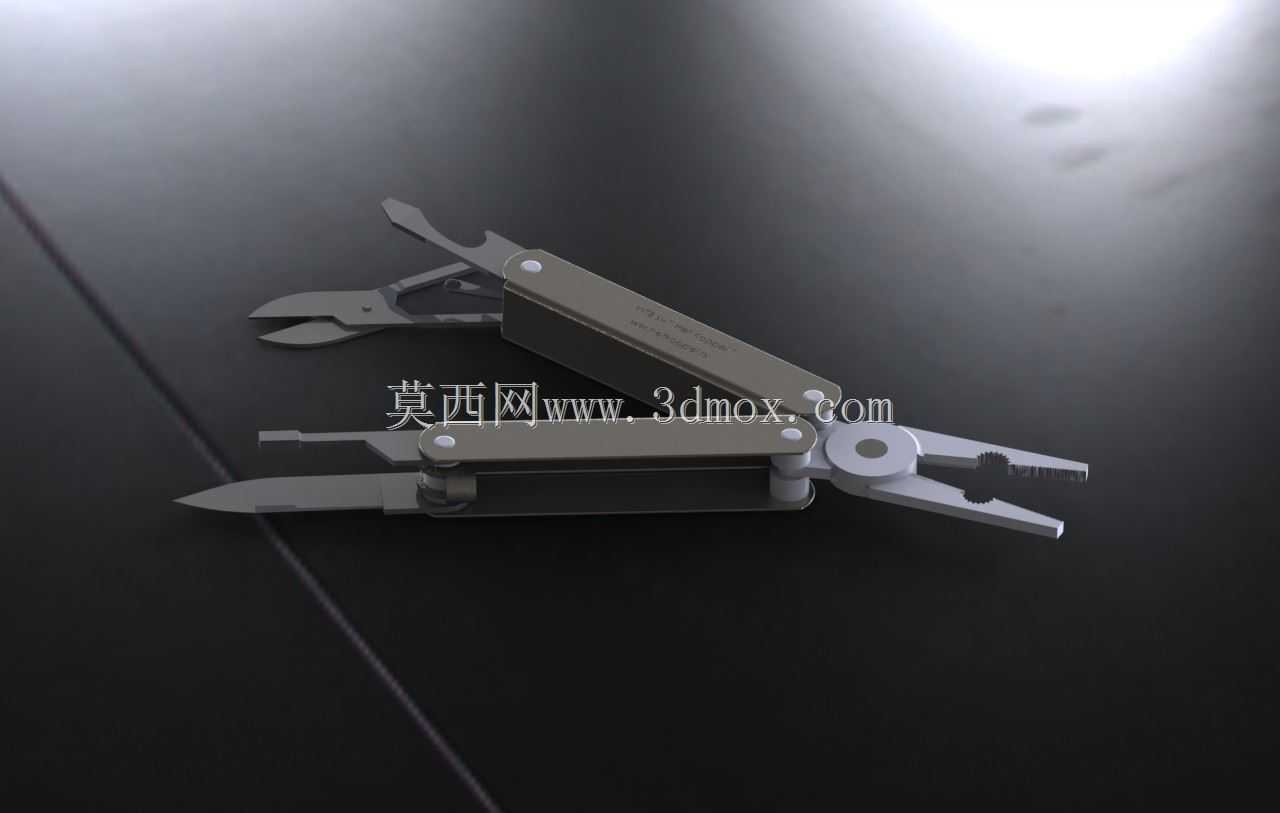

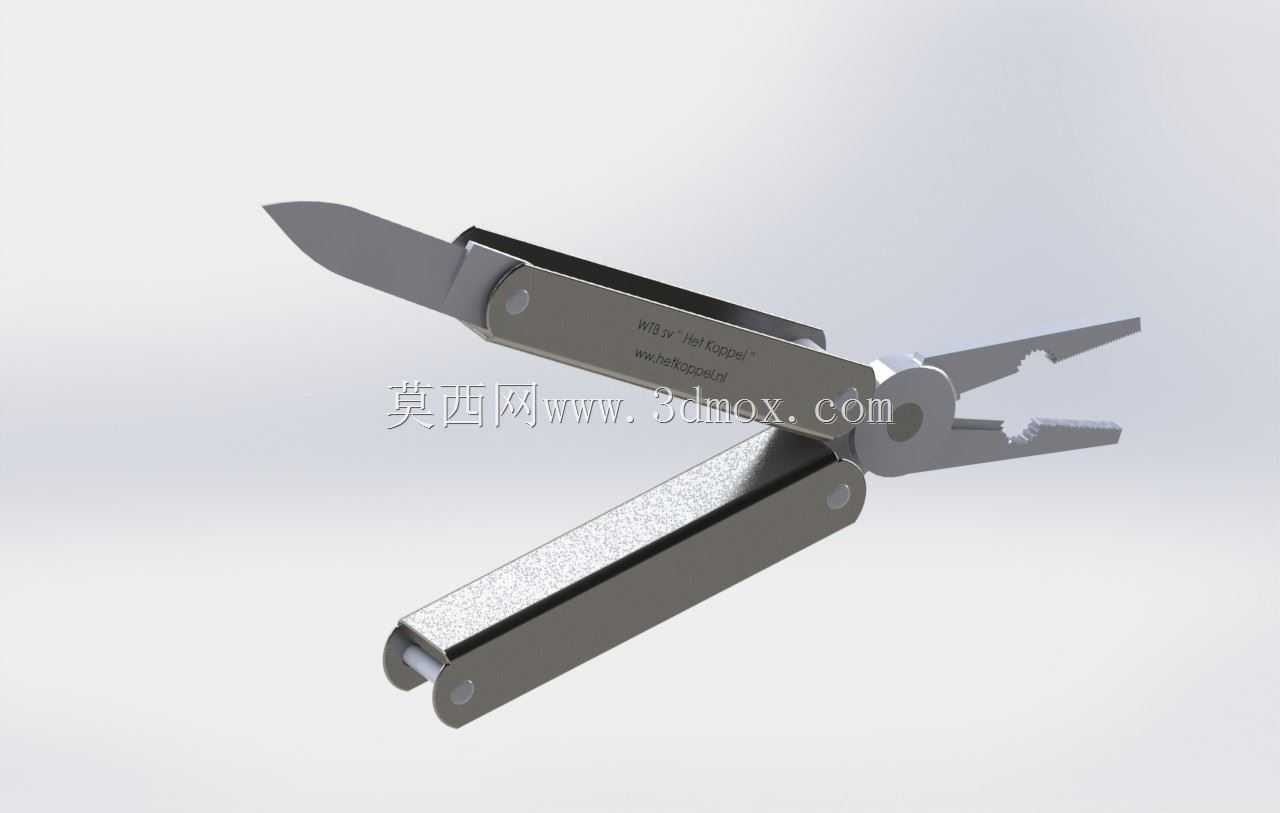

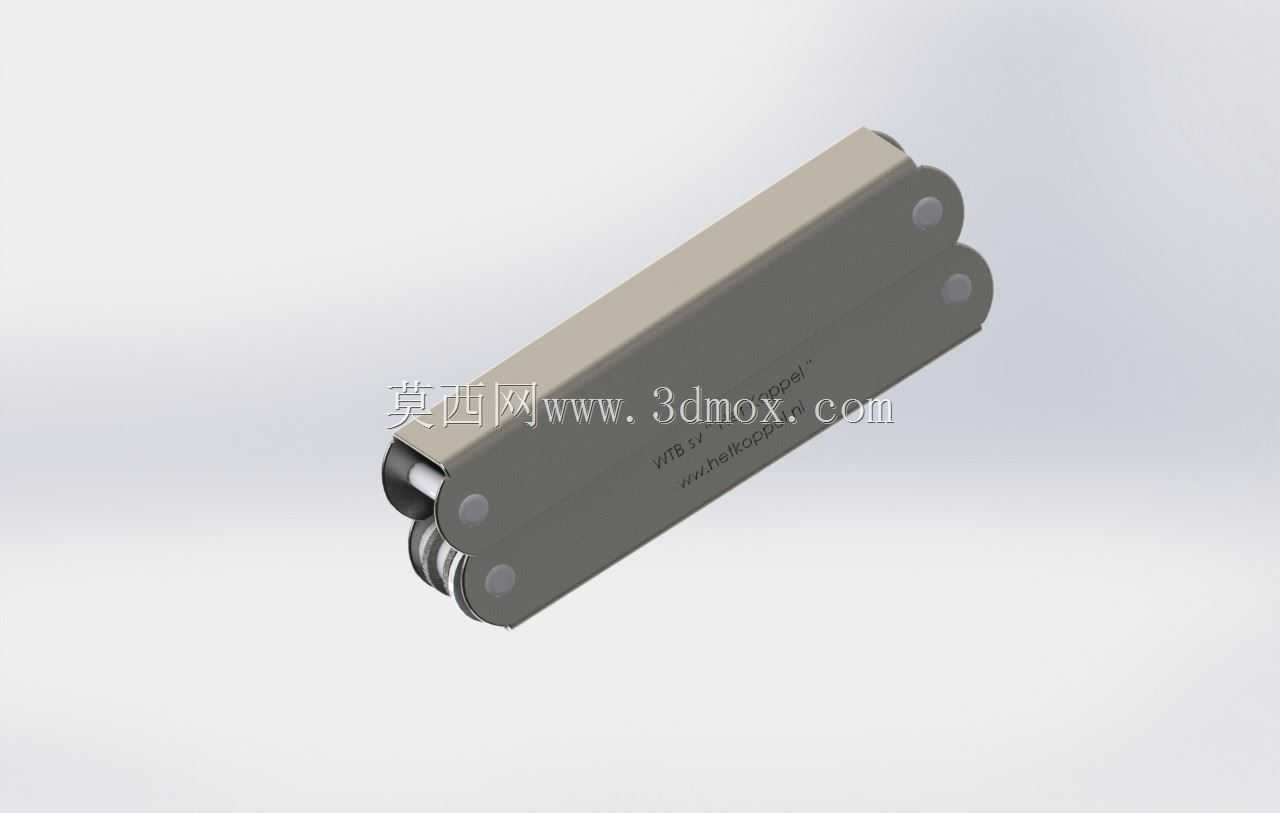

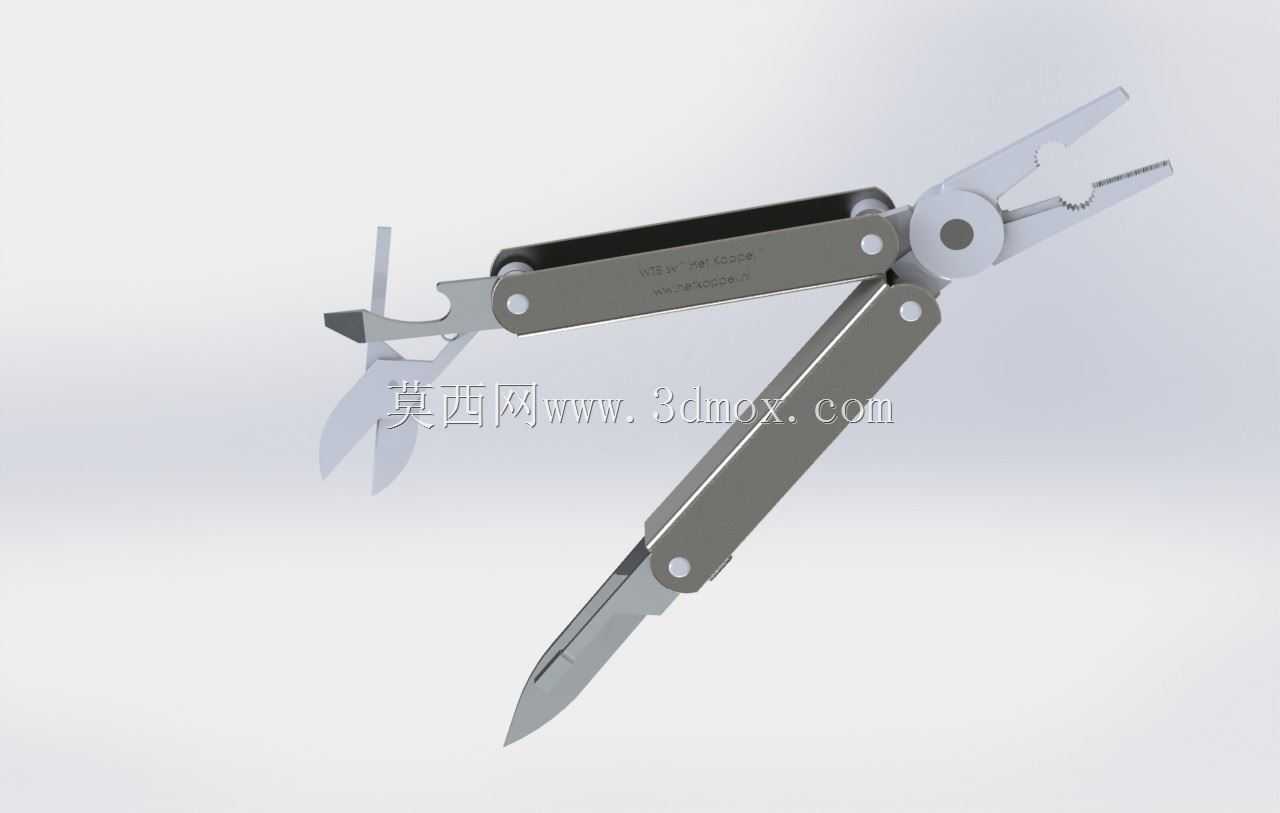

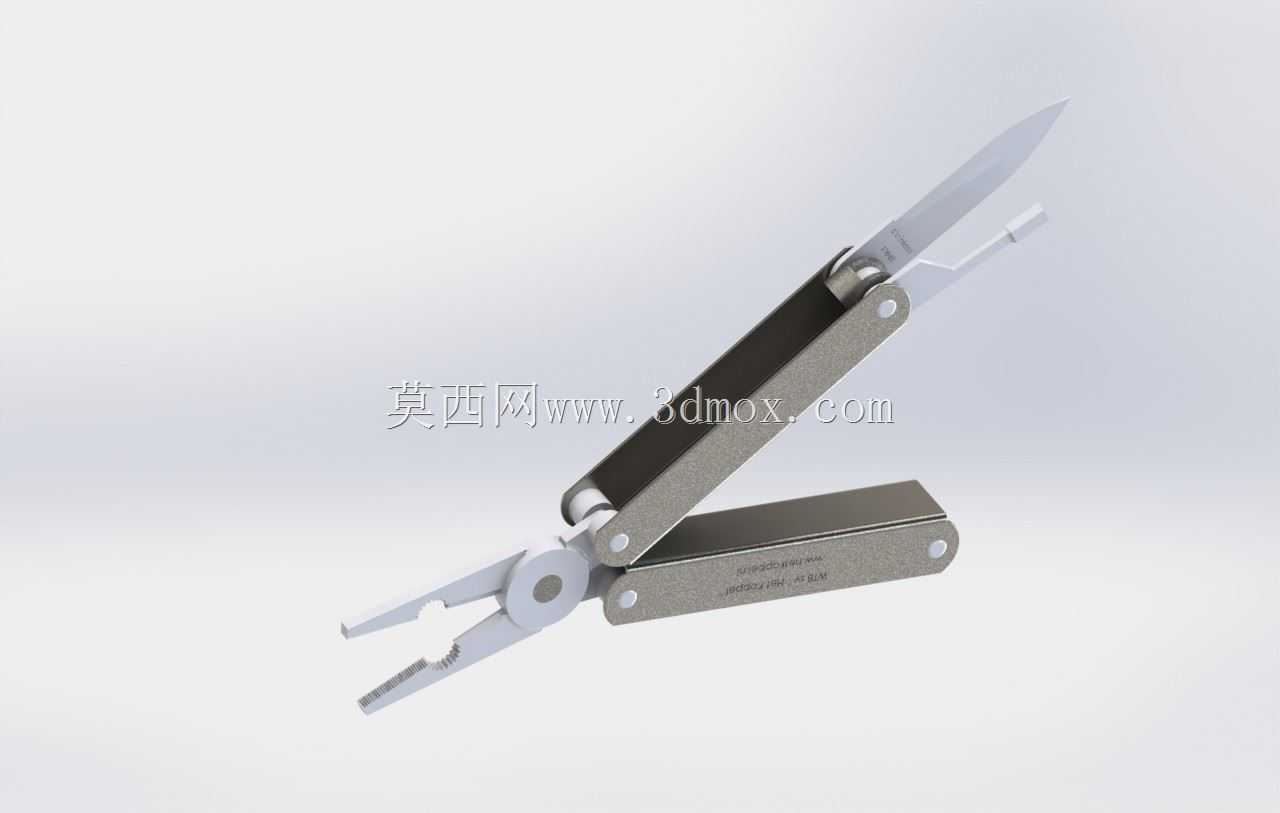

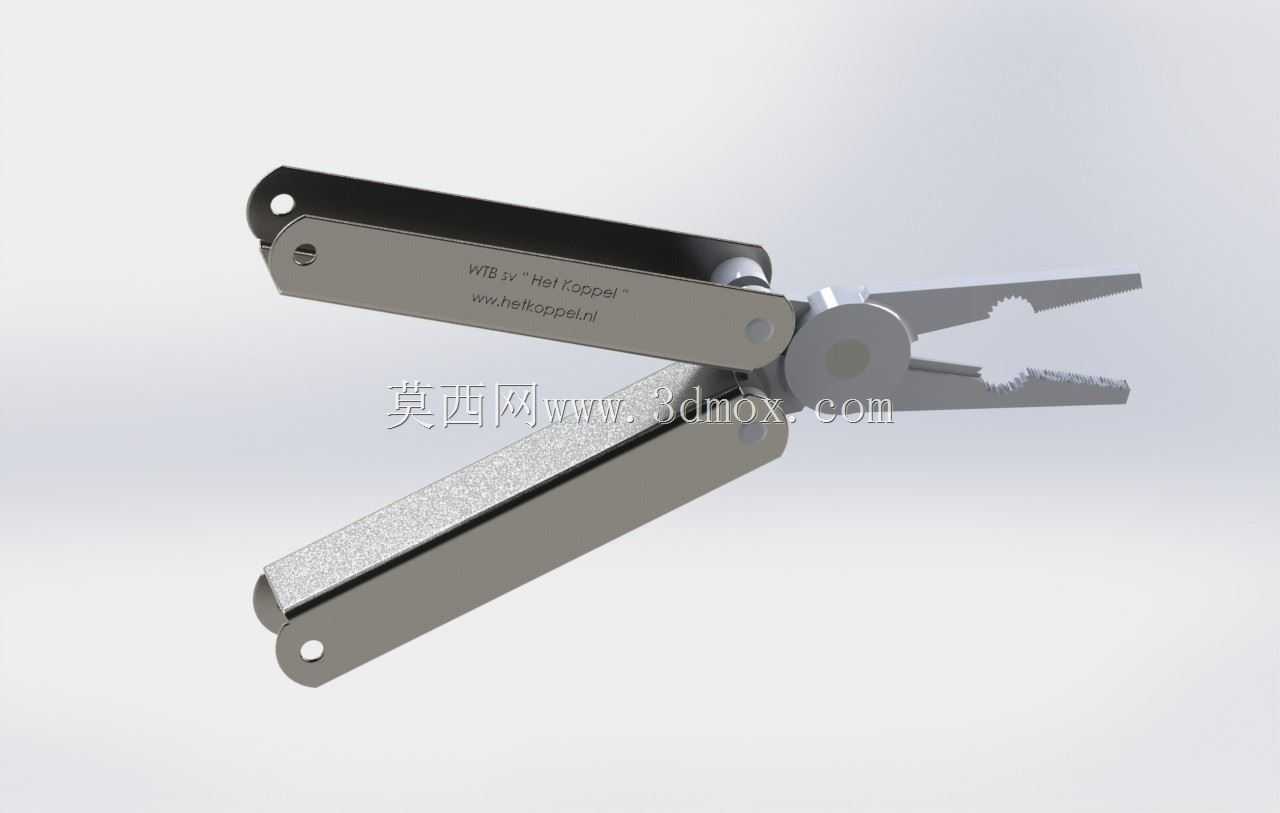

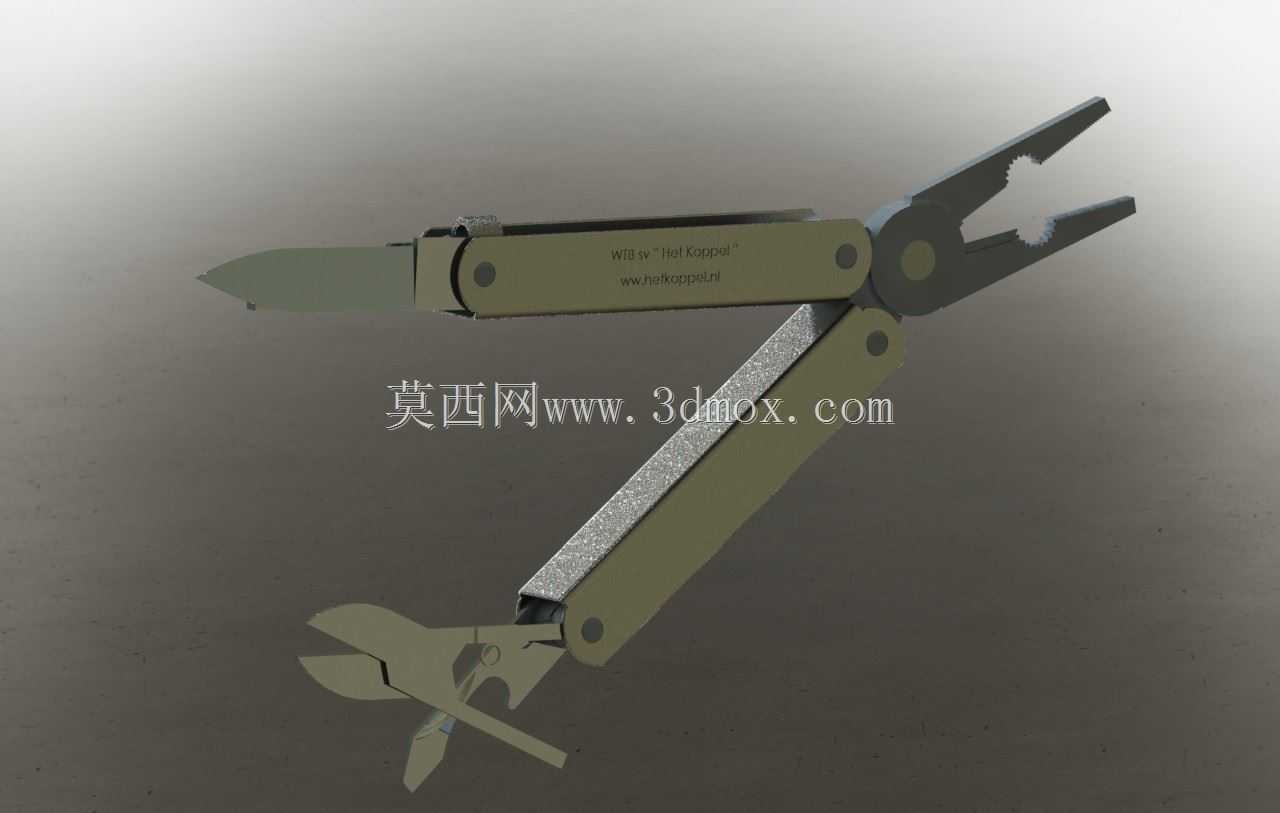

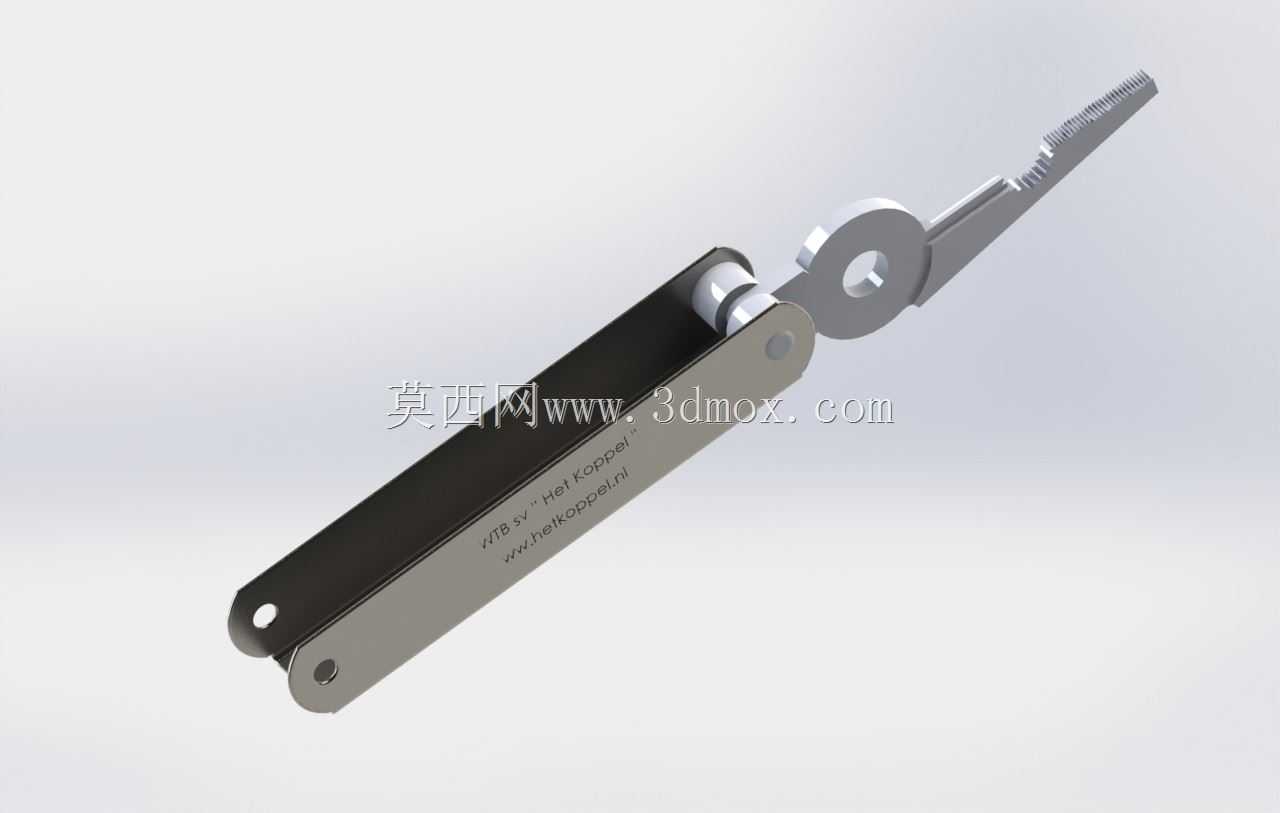

这类折叠多功能组合钳的应用场景覆盖户外作业、日常维修、应急处置多个领域，户外徒步、露营时可用来处理食材、修整营地构件、维修户外装备，日常家用场景下能完成拧螺丝、剪线材、剥线皮、开包装等零散维修操作，车载应急场景中可处理小型线路故障、剪切薄金属片、夹持小零件完成临时紧固，相比单功能手动工具，它的集成化设计大幅降低了多工具携带的负重压力，尤其适合对工具便携性有要求的移动作业场景。从实际用途来看，这款组合工具以钳体作为核心承载基体，整合了尖嘴钳、平口钳、剪切刃口、一字螺丝刀、十字螺丝刀、开瓶器、小型刀片等多个功能单元，所有附属功能构件均通过销轴铰接在钳体的两个手柄内侧，折叠状态下所有功能刃口都收纳在手柄的空腔内，不会出现外露划伤的风险，展开状态下各功能构件可通过手柄上的定位卡槽锁止，避免使用过程中构件回折造成操作失效或者安全隐患。功能特性上，钳头部分采用了复合刃口设计，靠近钳轴的位置设置了硬线剪切刃，可剪切直径2mm以内的硬钢丝，钳头前端的尖嘴结构可伸入狭小空间完成零件夹持、导线弯折操作，钳口中部的齿状结构可夹持螺母完成小扭矩紧固作业，各折叠功能构件展开后与手柄保持同轴直线状态，操作时的受力方向与手柄轴线重合，可传递更大的操作扭矩，避免偏载造成构件变形。设计思路上，整个结构采用对称式布局，两个手柄采用等长设计，折叠后整体外形为规整的长方体，没有突出的棱角，可轻松放入牛仔裤口袋或者工具包的侧袋中，各铰接销轴采用过盈配合装配，既保证构件转动顺畅，又不会出现长期使用后销轴松脱的问题，手柄外侧设置了防滑纹理，即使手部沾有油污或者水渍也能稳定握持，不会出现打滑脱手的情况。外形尺寸方面，折叠状态下整体长度控制在100mm左右，宽度28mm，厚度15mm，完全符合便携工具的尺寸边界，展开钳体后总长度可达160mm，可提供足够的力臂，满足常规手动操作的力矩需求，各附属工具展开后的有效工作长度均不小于30mm，可满足常规操作的深度要求，不会出现操作时手柄干涉的问题。安装边界上，这款工具不需要额外的固定安装结构，自身的折叠锁止结构即可保证各功能位的稳定，手柄尾部设置了挂绳孔，可搭配挂绳系在腰带或者背包挂点上，防止使用过程中工具掉落，所有刃口部分在折叠收纳后都完全处于手柄的防护范围内，不需要额外配备保护套，日常携带时不会刮损衣物或者包内其他物品。从结构设计的细节来看，各功能构件的转动行程都做了限位设计，展开到工作位置时会有明显的卡位反馈，操作者不需要额外确认即可判断是否到位，钳体的剪切刃口做了局部淬火处理，硬度达到HRC55以上，可满足日常剪切金属线材的耐磨需求，手柄部分采用轻量化金属材质，整体重量控制在150g以内，长期携带不会产生明显的负重感，各铰接位置的间隙控制在0.1mm以内，长期使用后不会出现明显的晃动，保证操作精度。在实际建模过程中，需要重点关注各铰接位置的同轴度要求，保证所有折叠构件转动顺畅无卡滞，同时要校验各构件折叠后的干涉情况，确保收纳状态下所有刃口都不会与手柄内壁发生摩擦，锁止卡槽的位置要与各功能构件的锁止凸点精准配合，保证锁止可靠，不会在受力时自动解锁，钳头部分的刃口间隙要控制在0.05mm以内，保证剪切线材时不会出现卡滞或者剪不断的问题。
