一字型防滑柄手动螺丝刀三维结构设计

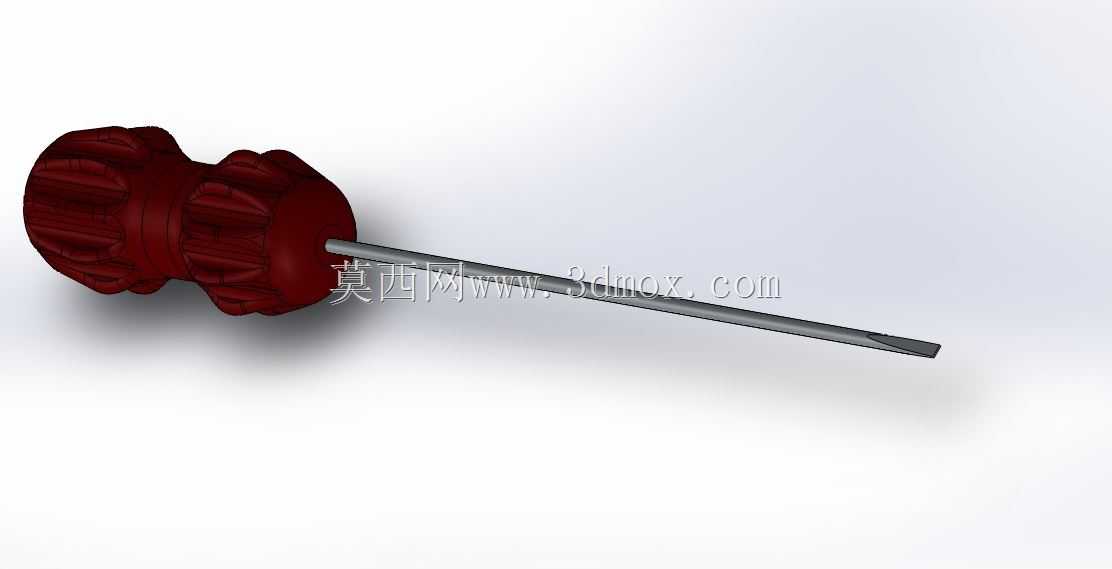

日常设备装配、机电维修、产线工位上，一字螺丝刀是出现频率最高的手动旋具之一，小到消费电子拆机、电气柜接线端子紧固，大到通用设备的护板拆装、工装夹具的螺丝锁付，都能见到这类工具的身影。这款一字螺丝刀的设计，首先从实际握持发力的场景出发，手柄部分采用多棱面防滑结构，没有做光滑的圆柱面，就是考虑到操作人员戴劳保手套、手上沾有少量油污或切削液时，拧动过程中不会出现打滑脱手的问题，棱边做了R0.8的圆角过渡，长时间握持发力也不会硌手，不会在手掌上压出明显的压痕。刀杆部分采用贯通式的结构设计，刀杆尾部直接嵌入手柄内部的加强嵌件里，不是简单的插接固定，这样在遇到锈蚀较紧的螺丝、需要施加较大轴向顶紧力配合拧动的时候，刀杆不会从手柄中脱出，能承受更大的扭矩传递，避免工具失效。刀头部分做了精准的厚度与宽度匹配，对应标准一字槽螺丝的槽口尺寸，刀头端面做了微小的倒角处理，对准螺丝槽口的时候不需要刻意调整角度就能顺利卡入，不会因为刀头边缘过于尖锐刮伤螺丝槽口，也能减少拧动过程中刀头滑出槽口划伤工件表面的概率。从安装边界和尺寸适配来看，这款螺丝刀的整体长度控制在常规手动操作的舒适区间，手柄直径适配成年男性手掌的握持尺寸，在狭小空间操作时，比如电气柜内部的接线端子、设备框架内侧的螺丝位，刀杆的长度足够探入深度在120mm以内的安装位，同时手柄不会和周边的元器件、结构件发生干涉。设计过程中没有做多余的装饰性结构，所有外形特征都服务于实际使用功能：手柄尾部的凸缘结构，是为了操作人员在施加轴向推力的时候，手掌根部能有可靠的支撑，不会因为手滑导致工具向前戳出伤到工件或者操作人员；刀杆表面做了哑光处理，在车间强光环境下操作时不会产生反光晃眼，能更清晰地对准螺丝槽口。在实际产线应用中，这类螺丝刀属于工位常备工具，不需要配套电源、气源，拿取就能使用，没有管线牵绊，适合设备巡检、临时维修、装配工位的频繁锁付作业。刀杆的直线度控制在0.1mm以内，拧动过程中刀头不会出现偏摆，能保证扭矩均匀传递到螺丝上，避免因为刀杆偏摆导致螺丝槽口拧花，降低螺丝报废的概率。手柄的材质选择上，结构设计预留了包胶层的壁厚空间，外层可以包覆防滑软胶，内层为高强度硬质结构，兼顾结构强度和握持舒适度，即使在冬季低温的车间环境下，握持手柄也不会因为材质过硬导致手感冰凉打滑。刀头部分的硬度设计匹配常规螺丝的硬度，不会因为刀头过软拧几次就出现磨损变形，也不会因为硬度过高在拧动时发生脆裂崩飞，保障操作安全。在做三维结构建模的时候，每一处特征的尺寸都参考了人体工程学的实测数据，比如手柄的棱面数量、每个棱面的宽度，都是经过多次握持测试确定的，保证不同手型的操作人员握持时都能找到舒适的发力角度，不管是正手握持拧动大扭矩螺丝，还是捏持手柄尾部快速拧动小螺丝，都能有合适的受力点。刀杆和手柄的配合位置做了定位止口，装配的时候能保证刀杆和手柄的同轴度，不会出现刀杆歪斜的情况，整体装配后没有多余的凸起或者缝隙，不容易积攒油污和铁屑，日常维护的时候用抹布就能擦拭干净，适合车间多尘、多油污的使用环境。
